03099-19_HPasadores de bloqueo de acero con cuadrado, forma H, con tapa de... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

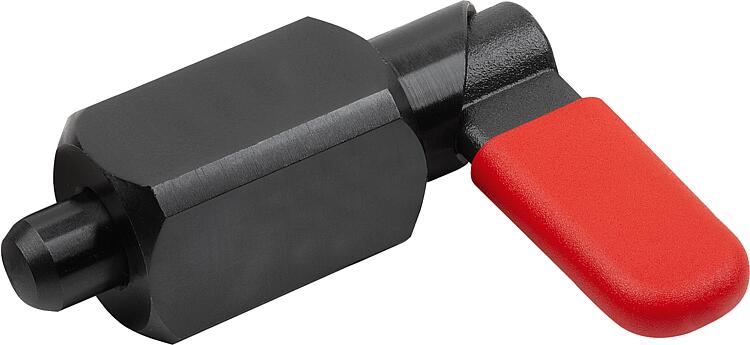

DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales.
Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo.
La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.
Material:Pestillo y clavija de bloqueo de acero.
Manguito 1.0403.
Muelle de compresión 1.4310.
Tapa del pestillo de termoplástico PA. Versión:Casquillo y pestillo bruñidos.
Clavija de bloqueo endurecida, pulida y bruñida.
Muelle de compresión con acabado natural.

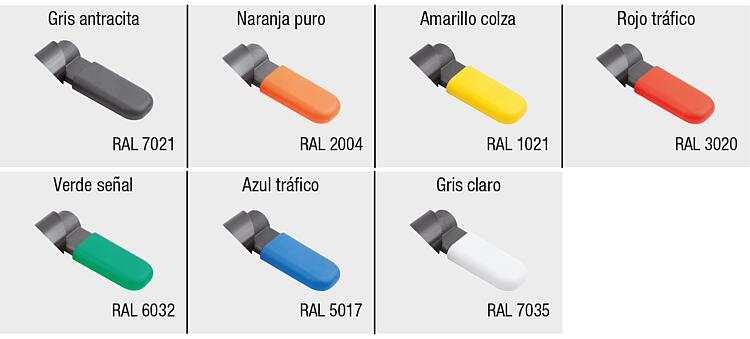

Tapa del pestillo de varios colores:
- gris antracita RAL 7021.
- naranja puro RAL 2004.
- amarillo colza RAL 1021.
- rojo tráfico RAL 3020.
- verde señal RAL 6032.
- azul tráfico RAL 5017.
- gris claro RAL 7035Indicación:Los pasadores de bloqueo, gracias al manguito cuadrado, son idóneos para soldadura. Se recomienda el posicionamiento mediante soldadura por puntos para evitar un calentamiento excesivo de los muelles.Ventajas:Si se gira el pestillo 180°, se recoge la clavija de bloqueo.
Alternativamente con tapas de pestillo de plástico de color.
Manguito cuadrado para soldar.A petición:Modelos especiales.
Accesorios:Casquillos de posicionamiento 03099-50, 03099-60, 03099-61.
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

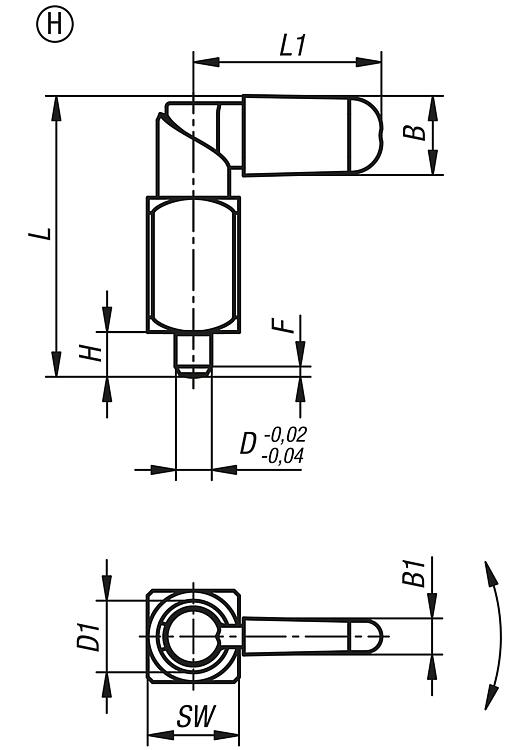

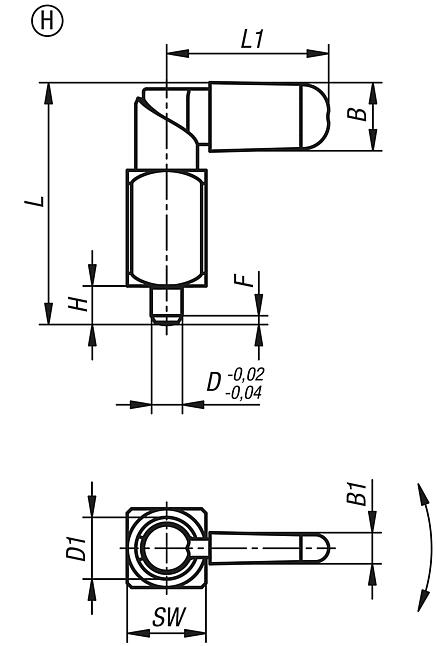

| Referencia | Forma | Color
del componente | D | D1 | L | L1 | B | B1 | H | F x 30° | SW | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03099-19-110410 | H | gris antracita RAL 7021 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 |  | | 374.92 MXN | | | 03099-19-110510 | H | gris antracita RAL 7021 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-110610 | H | gris antracita RAL 7021 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 432.60 MXN | | | 03099-19-110512 | H | gris antracita RAL 7021 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 374.92 MXN | | | 03099-19-110612 | H | gris antracita RAL 7021 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 432.60 MXN | | | 03099-19-110812 | H | gris antracita RAL 7021 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 519.12 MXN | | | 03099-19-110616 | H | gris antracita RAL 7021 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 432.60 MXN | | | 03099-19-110816 | H | gris antracita RAL 7021 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 519.12 MXN | | | 03099-19-111016 | H | gris antracita RAL 7021 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 605.64 MXN | | | 03099-19-110820 | H | gris antracita RAL 7021 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 519.12 MXN | | | 03099-19-111020 | H | gris antracita RAL 7021 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-111220 | H | gris antracita RAL 7021 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-1104102 | H | naranja puro RAL 2004 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-1105102 | H | naranja puro RAL 2004 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-1106102 | H | naranja puro RAL 2004 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 432.60 MXN | | | 03099-19-1105122 | H | naranja puro RAL 2004 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 374.92 MXN | | | 03099-19-1106122 | H | naranja puro RAL 2004 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 432.60 MXN | | | 03099-19-1108122 | H | naranja puro RAL 2004 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 519.12 MXN | | | 03099-19-1106162 | H | naranja puro RAL 2004 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 432.60 MXN | | | 03099-19-1108162 | H | naranja puro RAL 2004 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 519.12 MXN | | | 03099-19-1110162 | H | naranja puro RAL 2004 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 605.64 MXN | | | 03099-19-1108202 | H | naranja puro RAL 2004 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 519.12 MXN | | | 03099-19-1110202 | H | naranja puro RAL 2004 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-1112202 | H | naranja puro RAL 2004 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-11041016 | H | amarillo colza RAL 1021 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11051016 | H | amarillo colza RAL 1021 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11061016 | H | amarillo colza RAL 1021 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 432.60 MXN | | | 03099-19-11051216 | H | amarillo colza RAL 1021 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11061216 | H | amarillo colza RAL 1021 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 432.60 MXN | | | 03099-19-11081216 | H | amarillo colza RAL 1021 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 519.12 MXN | | | 03099-19-11061616 | H | amarillo colza RAL 1021 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 432.60 MXN | | | 03099-19-11081616 | H | amarillo colza RAL 1021 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 519.12 MXN | | | 03099-19-11101616 | H | amarillo colza RAL 1021 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 605.64 MXN | | | 03099-19-11082016 | H | amarillo colza RAL 1021 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 519.12 MXN | | | 03099-19-11102016 | H | amarillo colza RAL 1021 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-11122016 | H | amarillo colza RAL 1021 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-11041084 | H | rojo tráfico RAL 3020 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11051084 | H | rojo tráfico RAL 3020 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11061084 | H | rojo tráfico RAL 3020 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 432.60 MXN | | | 03099-19-11051284 | H | rojo tráfico RAL 3020 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11061284 | H | rojo tráfico RAL 3020 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 432.60 MXN | | | 03099-19-11081284 | H | rojo tráfico RAL 3020 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 519.12 MXN | | | 03099-19-11061684 | H | rojo tráfico RAL 3020 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 432.60 MXN | | | 03099-19-11081684 | H | rojo tráfico RAL 3020 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 519.12 MXN | | | 03099-19-11101684 | H | rojo tráfico RAL 3020 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 605.64 MXN | | | 03099-19-11082084 | H | rojo tráfico RAL 3020 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 519.12 MXN | | | 03099-19-11102084 | H | rojo tráfico RAL 3020 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-11122084 | H | rojo tráfico RAL 3020 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-11041086 | H | verde señal RAL 6032 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11051086 | H | verde señal RAL 6032 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11061086 | H | verde señal RAL 6032 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 432.60 MXN | | | 03099-19-11051286 | H | verde señal RAL 6032 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11061286 | H | verde señal RAL 6032 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 432.60 MXN | | | 03099-19-11081286 | H | verde señal RAL 6032 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 519.12 MXN | | | 03099-19-11061686 | H | verde señal RAL 6032 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 432.60 MXN | | | 03099-19-11081686 | H | verde señal RAL 6032 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 519.12 MXN | | | 03099-19-11101686 | H | verde señal RAL 6032 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 605.64 MXN | | | 03099-19-11082086 | H | verde señal RAL 6032 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 519.12 MXN | | | 03099-19-11102086 | H | verde señal RAL 6032 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-11122086 | H | verde señal RAL 6032 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-11041087 | H | azul tráfico RAL 5017 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11051087 | H | azul tráfico RAL 5017 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11061087 | H | azul tráfico RAL 5017 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 432.60 MXN | | | 03099-19-11051287 | H | azul tráfico RAL 5017 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11061287 | H | azul tráfico RAL 5017 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 432.60 MXN | | | 03099-19-11081287 | H | azul tráfico RAL 5017 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 519.12 MXN | | | 03099-19-11061687 | H | azul tráfico RAL 5017 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 432.60 MXN | | | 03099-19-11081687 | H | azul tráfico RAL 5017 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 519.12 MXN | | | 03099-19-11101687 | H | azul tráfico RAL 5017 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 605.64 MXN | | | 03099-19-11082087 | H | azul tráfico RAL 5017 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 519.12 MXN | | | 03099-19-11102087 | H | azul tráfico RAL 5017 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-11122087 | H | azul tráfico RAL 5017 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-11051088 | H | gris claro RAL 7035 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11041088 | H | gris claro RAL 7035 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 12 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11061088 | H | gris claro RAL 7035 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 12 | 8 | 14 | | | 432.60 MXN | | | 03099-19-11051288 | H | gris claro RAL 7035 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 16 | 8 | 14 | | | 374.92 MXN | | | 03099-19-11061288 | H | gris claro RAL 7035 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 16 | 8 | 14 | | | 432.60 MXN | | | 03099-19-11081288 | H | gris claro RAL 7035 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 16 | 8 | 14 | | | 519.12 MXN | | | 03099-19-11061688 | H | gris claro RAL 7035 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 20 | 15 | 35 | | | 432.60 MXN | | | 03099-19-11081688 | H | gris claro RAL 7035 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 20 | 15 | 35 | | | 519.12 MXN | | | 03099-19-11101688 | H | gris claro RAL 7035 | 10 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,8 | 20 | 15 | 35 | | | 605.64 MXN | | | 03099-19-11082088 | H | gris claro RAL 7035 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 24 | 20 | 60 | | | 519.12 MXN | | | 03099-19-11102088 | H | gris claro RAL 7035 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 24 | 20 | 60 | | | 605.64 MXN | | | 03099-19-11122088 | H | gris claro RAL 7035 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 24 | 20 | 60 | | | 605.64 MXN | |
