        Pasadores de bloqueo de acero inoxidable con guía interior

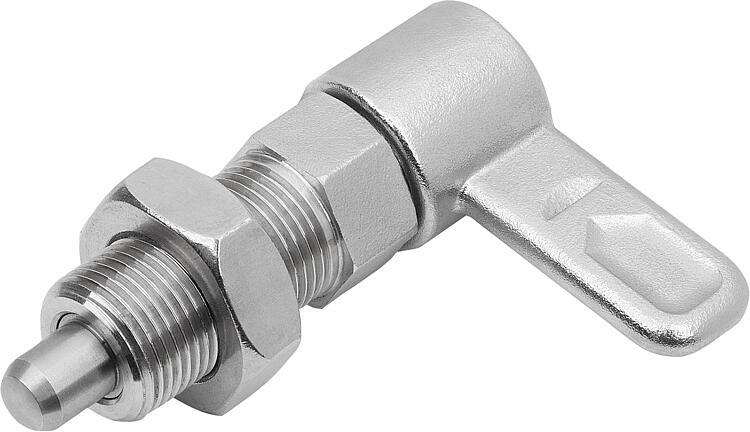

        Pasadores de bloqueo de acero inoxidable con guía interior, forma B, sin tapa de pestillo, con tuerca

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales. Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo. La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.Material:

Casquillo roscado y pestillo 1.4308.
Clavija de bloqueo 1.4305.
Muelle de compresión 1.4310.

Versión:Casquillo roscado, muelle de compresión y pestillo con acabado natural.
Clavija de bloqueo pulida y de acabado natural.Aplicación:El pasador de bloqueo con guía interior, gracias a su forma constructiva cerrada, se puede montar en puntos en que se genere una gran suciedad, como p. ej. polvo y chispas.Ventajas:- Girando el pestillo 180° se repliega la clavija de bloqueo.
- La forma constructiva cerrada impide que penetre la suciedad en el casquillo roscado.
- El pasador de bloqueo se monta fácilmente gracias al hexágono del manguito.A petición:Modelos especiales.Accesorios:Piezas de retención 03099.
Casquillos de posicionamiento 03099-50.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03099-35_B Pasadores de bloqueo de acero inoxidable con guía interior, forma B, sin tapa de pestillo, con tuerca

308 kB

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03099-35-10505101	B	5	M10x1	16	45,8	25	15	9	3	6	13	17	1,3	8	14	453.04 MXN
03099-35-10506121	B	6	M12x1,5	17,4	55,4	30	19	10,2	3,6	8	14	19	1,8	8	15	499.52 MXN
03099-35-10508161	B	8	M16x1,5	21,6	71	40	26	14,4	4,8	10	19	24	2,3	15	35	560.56 MXN
03099-35-10510201	B	10	M20x1,5	24,8	80,5	50	30	17	6	12	22	30	2,8	20	60	696.92 MXN
