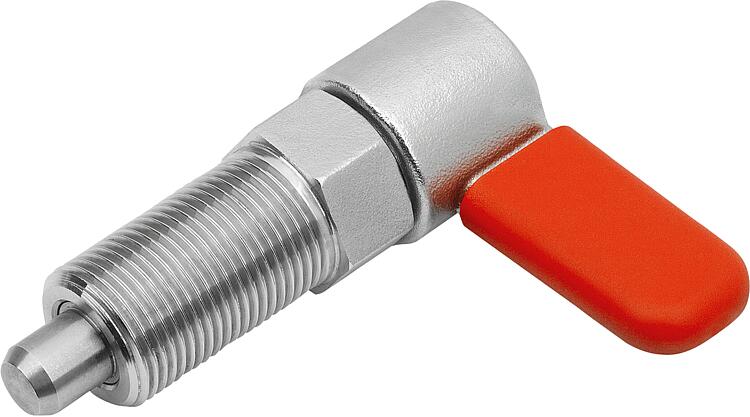

        Pasadores de bloqueo de acero inoxidable con guía interior
        Pasadores de bloqueo de acero inoxidable con guía interior, forma C, con tapa de pestillo, sin tuerca

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales. Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo. La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.Material:

Casquillo roscado y pestillo 1.4308.
Clavija de bloqueo 1.4305.
Muelle de compresión 1.4310.
Tapa del pestillo de termoplástico PA.

Versión:Casquillo roscado, muelle de compresión y pestillo con acabado natural.
Clavija de bloqueo pulida y de acabado natural.
Tapa del pestillo de varios colores:
- gris antracita RAL 7021.
- naranja puro RAL 2004.
- amarillo colza RAL 1021.
- rojo tráfico RAL 3020.
- verde señal RAL 6032.
- azul tráfico RAL 5017.
- gris claro RAL 7035.
Aplicación:El pasador de bloqueo con guía interior, gracias a su forma constructiva cerrada, se puede montar en puntos en que se genere una gran suciedad, como p. ej. polvo y chispas.Ventajas:- Girando el pestillo 180° se repliega la clavija de bloqueo.
- La forma constructiva cerrada impide que penetre la suciedad en el casquillo roscado.
- El pasador de bloqueo se monta fácilmente gracias al hexágono del manguito.A petición:Modelos especiales.Accesorios:Piezas de retención 03099.
Casquillos de posicionamiento 03099-50.Características especiales:
