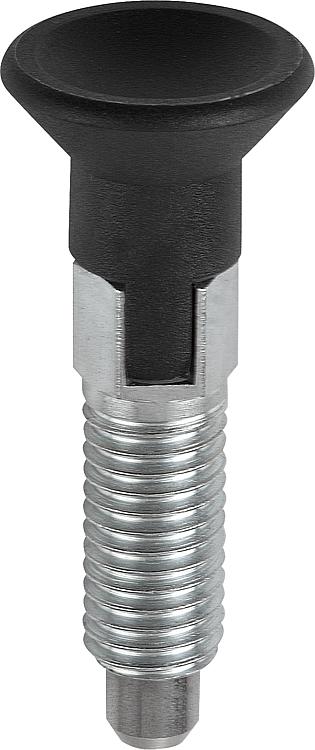

03089_CPernos de bloqueo ECO de acero o acero inoxidable con botón de... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónDescripción del producto:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente.
Si el estado desenclavado va a durar un tiempo prolongado y se quiere evitar el rebote de la clavija de bloqueo, se debe utilizar la forma C o la forma D.Material:Versión de acero:
Casquillo roscado 1.0715.
Clavija de bloqueo 1.4305.
Versión de acero inoxidable:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4305.
Botón de maniobra de termoplástico gris antracita RAL 7021. Versión:Versión de acero:
Clavija de bloqueo no endurecida:
Casquillo roscado cromado en azul.
Clavija de bloqueo con acabado natural.
Versión de acero inoxidable:
Clavija de bloqueo no endurecida:
Partes de acero con acabado natural.Indicación:Durante el montaje, hay que respetar el par de apriete máx. indicado.A petición:Modelos especiales.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | D | D1 | D2 | L | L1 | L2 | L3 | Carrera
S | SW1 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| 03089-03903060 | C | acero | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 |  | | 92.40 MXN | | | 03089-03004060 | C | acero | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 92.96 MXN | | | 03089-03004080 | C | acero | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 106.12 MXN | | | 03089-03105080 | C | acero | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 106.12 MXN | | | 03089-03105100 | C | acero | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 117.60 MXN | | | 03089-03206100 | C | acero | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 117.60 MXN | | | 03089-03206120 | C | acero | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 137.20 MXN | | | 03089-03308120 | C | acero | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 137.20 MXN | | | 03089-13903060 | C | acero inoxidable | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 102.76 MXN | | | 03089-13004060 | C | acero inoxidable | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 103.60 MXN | | | 03089-13004080 | C | acero inoxidable | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 119.56 MXN | | | 03089-13105080 | C | acero inoxidable | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 119.56 MXN | | | 03089-13105100 | C | acero inoxidable | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 129.64 MXN | | | 03089-13206100 | C | acero inoxidable | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 129.64 MXN | | | 03089-13206120 | C | acero inoxidable | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 156.80 MXN | | | 03089-13308120 | C | acero inoxidable | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 156.80 MXN | | | 03089-03903061 | C | acero | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 92.40 MXN | | | 03089-03004061 | C | acero | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 92.96 MXN | | | 03089-03004081 | C | acero | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 106.12 MXN | | | 03089-03105081 | C | acero | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 106.12 MXN | | | 03089-03105101 | C | acero | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 117.60 MXN | | | 03089-03206101 | C | acero | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 117.60 MXN | | | 03089-03206121 | C | acero | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 137.20 MXN | | | 03089-03308121 | C | acero | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 137.20 MXN | | | 03089-13903061 | C | acero inoxidable | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 102.76 MXN | | | 03089-13004061 | C | acero inoxidable | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 103.60 MXN | | | 03089-13004081 | C | acero inoxidable | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 119.56 MXN | | | 03089-13105081 | C | acero inoxidable | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 119.56 MXN | | | 03089-13105101 | C | acero inoxidable | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 129.64 MXN | | | 03089-13206101 | C | acero inoxidable | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 129.64 MXN | | | 03089-13206121 | C | acero inoxidable | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 156.80 MXN | | | 03089-13308121 | C | acero inoxidable | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 156.80 MXN | |
