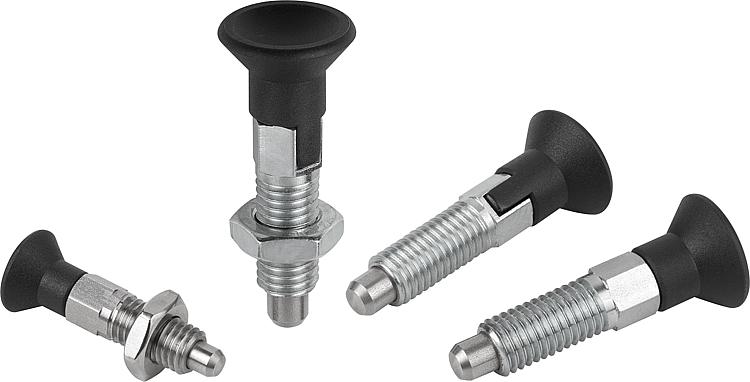

Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico
03089

Pernos de bloqueo ECO de acero o acero inoxidable con botón de...

Volver

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónDescripción del producto:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. Material:

Versión de acero:
Casquillo roscado 1.0715.
Clavija de bloqueo 1.4305.

Versión de acero inoxidable:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4305.

Botón de maniobra de termoplástico gris antracita RAL 7021.

Versión:Versión de acero:
Clavija de bloqueo no endurecida:
Casquillo roscado cromado en azul.
Clavija de bloqueo con acabado natural.

Versión de acero inoxidable:
Clavija de bloqueo no endurecida:
Partes de acero con acabado natural.
Indicación:Para evitar que la clavija de bloqueo rebote cuando sea necesario desacoplarla tras un periodo de tiempo prolongado, se utilizará la forma C o la forma D.

Durante el montaje, hay que respetar el par de apriete máx. indicado.

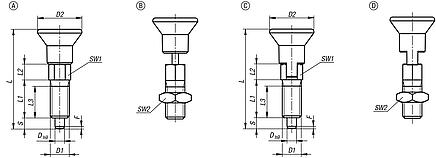

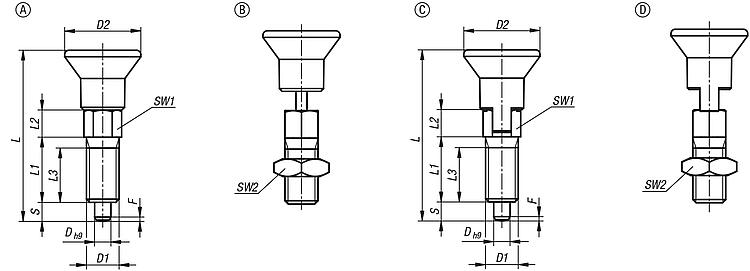

A petición:Modelos especiales.Indicación sobre el dibujo:
Forma A: sin ranura de bloqueo, sin contratuerca
Forma B: sin ranura de bloqueo, con contratuerca

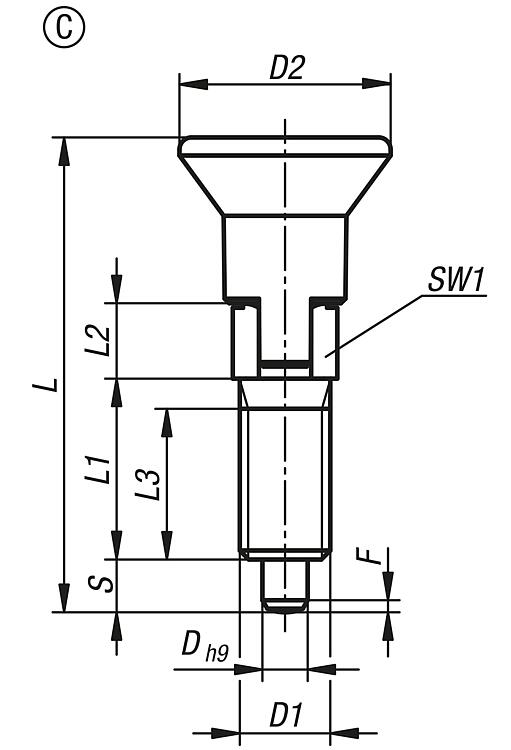

Forma C: con ranura de bloqueo, sin contratuerca

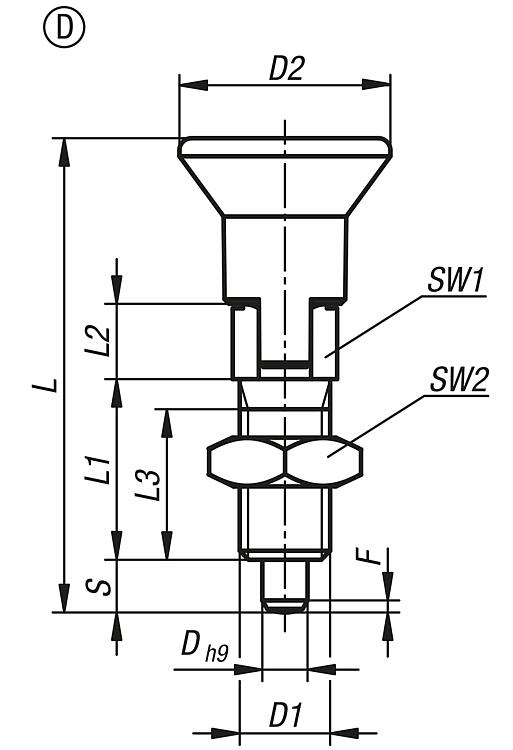

Forma D: con ranura de bloqueo, con contratuerca
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03089 Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico 174 kB

Planos (vista completa)

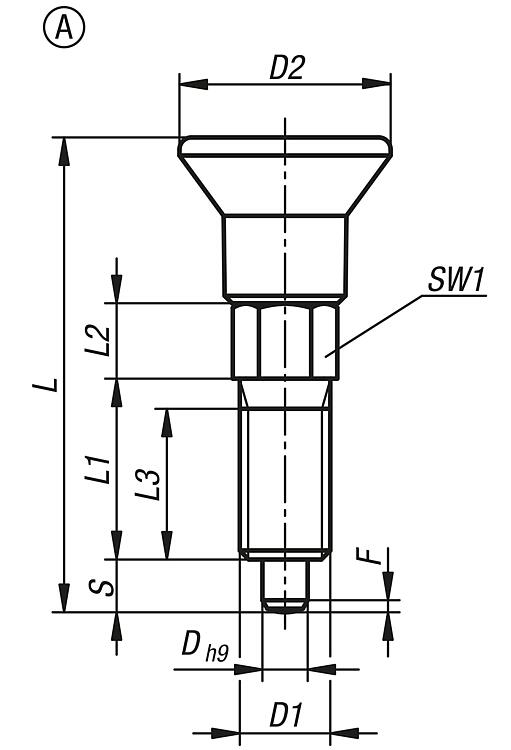

Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico

Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico

Más información

Planos

Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
DD1D2LL1L2L3Carrera
S
SW1F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
03089-01903060Aacero3M61431,5125103,560,84102 89.88 MXN
03089-01004060Aacero4M61436156134616122 90.72 MXN
03089-01004080Aacero4M81436156134816127 102.48 MXN
03089-01105080Aacero5M8144017715581,36127 102.48 MXN
03089-01105100Aacero5M101842,5177155101,361215 110.88 MXN
03089-01206100Aacero6M101847,5208176101,881515 110.88 MXN
03089-01206120Aacero6M122551,7208176121,881520 131.32 MXN
03089-01308120Aacero8M122561,72610238122,381920 131.32 MXN
03089-11903060Aacero inoxidable3M61431,5125103,560,84102 98.56 MXN
03089-11004060Aacero inoxidable4M61436156134616122 99.12 MXN
03089-11004080Aacero inoxidable4M81436156134816127 112.28 MXN
03089-11105080Aacero inoxidable5M8144017715581,36127 112.28 MXN
03089-11105100Aacero inoxidable5M101842,5177155101,361215 125.16 MXN
03089-11206100Aacero inoxidable6M101847,5208176101,881515 125.16 MXN
03089-11206120Aacero inoxidable6M122551,7208176121,881520 148.68 MXN
03089-11308120Aacero inoxidable8M122561,72610238122,381920 148.68 MXN
03089-01903061Aacero3M6x0,751431,5125103,560,84102 89.88 MXN
03089-01004061Aacero4M6x0,751436156134616122 90.72 MXN
03089-01004081Aacero4M8x11436156134816127 102.48 MXN
03089-01105081Aacero5M8x1144017715581,36127 102.48 MXN
03089-01105101Aacero5M10x11842,5177155101,361215 110.88 MXN
03089-01206101Aacero6M10x11847,5208176101,881515 110.88 MXN
03089-01206121Aacero6M12x1,52551,7208176121,881520 131.32 MXN
03089-01308121Aacero8M12x1,52561,72610238122,381920 131.32 MXN
03089-11903061Aacero inoxidable3M6x0,751431,5125103,560,84102 98.56 MXN
03089-11004061Aacero inoxidable4M6x0,751436156134616122 99.12 MXN
03089-11004081Aacero inoxidable4M8x11436156134816127 112.28 MXN
03089-11105081Aacero inoxidable5M8x1144017715581,36127 112.28 MXN
03089-11105101Aacero inoxidable5M10x11842,5177155101,361215 125.16 MXN
03089-11206101Aacero inoxidable6M10x11847,5208176101,881515 125.16 MXN
03089-11206121Aacero inoxidable6M12x1,52551,7208176121,881520 148.68 MXN
03089-11308121Aacero inoxidable8M12x1,52561,72610238122,381920 148.68 MXN

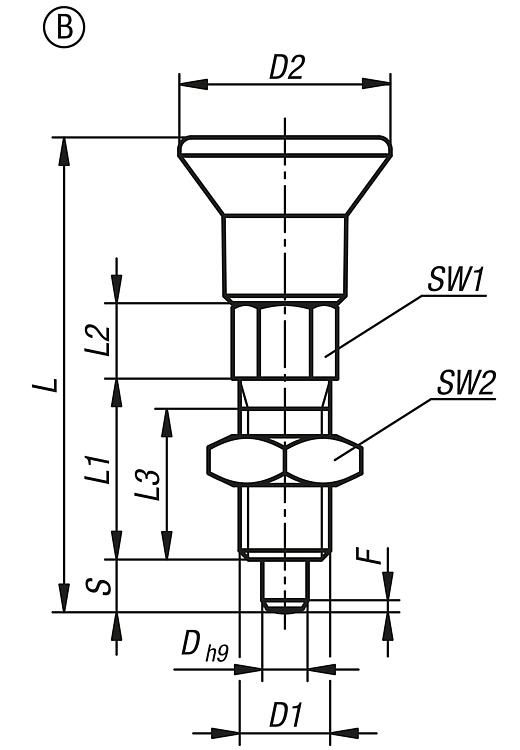

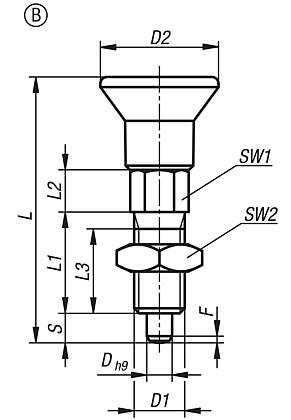

Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico y contratuerca

Más información

Planos

Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico y contratuerca

Selección/filtro de artículos

ReferenciaForma

Material
del cuerpo
de base
DD1D2LL1L2L3Carrera
S
SW1SW2F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
03089-02903060Bacero3M61431,5125103,56100,84102 91.56 MXN
03089-02004060Bacero4M6143615613461016122 92.40 MXN
03089-02004080Bacero4M8143615613481316127 105.00 MXN
03089-02105080Bacero5M814401771558131,36127 105.00 MXN
03089-02105100Bacero5M101842,517715510171,361215 114.80 MXN
03089-02206100Bacero6M101847,520817610171,881515 114.80 MXN
03089-02206120Bacero6M122551,720817612191,881520 135.24 MXN
03089-02308120Bacero8M122561,7261023812192,381920 135.24 MXN
03089-12903060Bacero inoxidable3M61431,5125103,56100,84102 102.20 MXN
03089-12004060Bacero inoxidable4M6143615613461016122 103.04 MXN
03089-12004080Bacero inoxidable4M8143615613481316127 117.60 MXN
03089-12105080Bacero inoxidable5M814401771558131,36127 117.60 MXN
03089-12105100Bacero inoxidable5M101842,517715510171,361215 127.68 MXN
03089-12206100Bacero inoxidable6M101847,520817610171,881515 127.68 MXN
03089-12206120Bacero inoxidable6M122551,720817612191,881520 152.60 MXN
03089-12308120Bacero inoxidable8M122561,7261023812192,381920 152.60 MXN
03089-02903061Bacero3M6x0,751431,5125103,56100,84102 91.56 MXN
03089-02004061Bacero4M6x0,75143615613461016122 92.40 MXN
03089-02004081Bacero4M8x1143615613481316127 105.00 MXN
03089-02105081Bacero5M8x114401771558131,36127 105.00 MXN
03089-02105101Bacero5M10x11842,517715510171,361215 114.80 MXN
03089-02206101Bacero6M10x11847,520817610171,881515 114.80 MXN
03089-02206121Bacero6M12x1,52551,720817612191,881520 135.24 MXN
03089-02308121Bacero8M12x1,52561,7261023812192,381920 135.24 MXN
03089-12903061Bacero inoxidable3M6x0,751431,5125103,56100,84102 102.20 MXN
03089-12004061Bacero inoxidable4M6x0,75143615613461016122 103.04 MXN
03089-12004081Bacero inoxidable4M8x1143615613481316127 117.60 MXN
03089-12105081Bacero inoxidable5M8x114401771558131,36127 117.60 MXN
03089-12105101Bacero inoxidable5M10x11842,517715510171,361215 127.68 MXN
03089-12206101Bacero inoxidable6M10x11847,520817610171,881515 127.68 MXN
03089-12206121Bacero inoxidable6M12x1,52551,720817612191,881520 152.60 MXN
03089-12308121Bacero inoxidable8M12x1,52561,7261023812192,381920 152.60 MXN

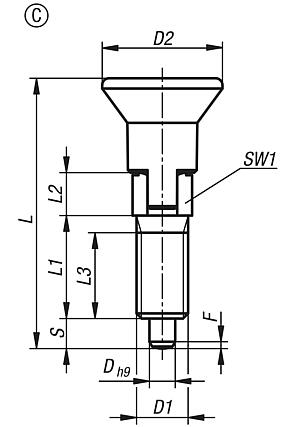

Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico y ranura de bloqueo

Más información

Planos

Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico y ranura de bloqueo

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
DD1D2LL1L2L3Carrera
S
SW1F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
03089-03903060Cacero3M61431,5125103,560,84102 92.40 MXN
03089-03004060Cacero4M61436156134616122 92.96 MXN
03089-03004080Cacero4M81436156134816127 106.12 MXN
03089-03105080Cacero5M8144017715581,36127 106.12 MXN
03089-03105100Cacero5M101842,5177155101,361215 117.60 MXN
03089-03206100Cacero6M101847,5208176101,881515 117.60 MXN
03089-03206120Cacero6M122551,7208176121,881520 137.20 MXN
03089-03308120Cacero8M122561,72610238122,381920 137.20 MXN
03089-13903060Cacero inoxidable3M61431,5125103,560,84102 102.76 MXN
03089-13004060Cacero inoxidable4M61436156134616122 103.60 MXN
03089-13004080Cacero inoxidable4M81436156134816127 119.56 MXN
03089-13105080Cacero inoxidable5M8144017715581,36127 119.56 MXN
03089-13105100Cacero inoxidable5M101842,5177155101,361215 129.64 MXN
03089-13206100Cacero inoxidable6M101847,5208176101,881515 129.64 MXN
03089-13206120Cacero inoxidable6M122551,7208176121,881520 156.80 MXN
03089-13308120Cacero inoxidable8M122561,72610238122,381920 156.80 MXN
03089-03903061Cacero3M6x0,751431,5125103,560,84102 92.40 MXN
03089-03004061Cacero4M6x0,751436156134616122 92.96 MXN
03089-03004081Cacero4M8x11436156134816127 106.12 MXN
03089-03105081Cacero5M8x1144017715581,36127 106.12 MXN
03089-03105101Cacero5M10x11842,5177155101,361215 117.60 MXN
03089-03206101Cacero6M10x11847,5208176101,881515 117.60 MXN
03089-03206121Cacero6M12x1,52551,7208176121,881520 137.20 MXN
03089-03308121Cacero8M12x1,52561,72610238122,381920 137.20 MXN
03089-13903061Cacero inoxidable3M6x0,751431,5125103,560,84102 102.76 MXN
03089-13004061Cacero inoxidable4M6x0,751436156134616122 103.60 MXN
03089-13004081Cacero inoxidable4M8x11436156134816127 119.56 MXN
03089-13105081Cacero inoxidable5M8x1144017715581,36127 119.56 MXN
03089-13105101Cacero inoxidable5M10x11842,5177155101,361215 129.64 MXN
03089-13206101Cacero inoxidable6M10x11847,5208176101,881515 129.64 MXN
03089-13206121Cacero inoxidable6M12x1,52551,7208176121,881520 156.80 MXN
03089-13308121Cacero inoxidable8M12x1,52561,72610238122,381920 156.80 MXN

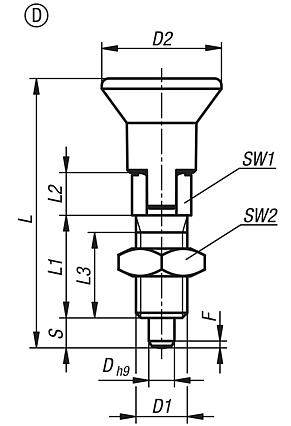

Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico, ranura de bloqueo y contratuerca

Más información

Planos

Pernos de bloqueo ECO de acero o acero inoxidable con botón de maniobra de plástico, ranura de bloqueo y contratuerca

Selección/filtro de artículos

ReferenciaForma

Material
del cuerpo
de base
DD1D2LL1L2L3Carrera
S
SW1SW2F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
03089-04903060Dacero3M61431,5125103,56100,84102 94.36 MXN
03089-04004060Dacero4M6143615613461016122 94.92 MXN
03089-04004080Dacero4M8143615613481316127 108.36 MXN
03089-04105080Dacero5M814401771558131,36127 108.36 MXN
03089-04105100Dacero5M101842,517715510171,361215 121.24 MXN
03089-04206100Dacero6M101847,520817610171,881515 121.24 MXN
03089-04206120Dacero6M122551,720817612191,881520 147.84 MXN
03089-04308120Dacero8M122561,7261023812192,381920 147.84 MXN
03089-14903060Dacero inoxidable3M61431,5125103,56100,84102 104.16 MXN
03089-14004060Dacero inoxidable4M6143615613461016122 104.44 MXN
03089-14004080Dacero inoxidable4M8143615613481316127 122.92 MXN
03089-14105080Dacero inoxidable5M814401771558131,36127 122.92 MXN
03089-14105100Dacero inoxidable5M101842,517715510171,361215 136.36 MXN
03089-14206100Dacero inoxidable6M101847,520817610171,881515 136.36 MXN
03089-14206120Dacero inoxidable6M122551,720817612191,881520 162.40 MXN
03089-14308120Dacero inoxidable8M122561,7261023812192,381920 162.40 MXN
03089-04903061Dacero3M6x0,751431,5125103,56100,84102 94.36 MXN
03089-04004061Dacero4M6x0,75143615613461016122 94.92 MXN
03089-04004081Dacero4M8x1143615613481316127 108.36 MXN
03089-04105081Dacero5M8x114401771558131,36127 108.36 MXN
03089-04105101Dacero5M10x11842,517715510171,361215 121.24 MXN
03089-04206101Dacero6M10x11847,520817610171,881515 121.24 MXN
03089-04206121Dacero6M12x1,52551,720817612191,881520 147.84 MXN
03089-04308121Dacero8M12x1,52561,7261023812192,381920 147.84 MXN
03089-14903061Dacero inoxidable3M6x0,751431,5125103,56100,84102 104.16 MXN
03089-14004061Dacero inoxidable4M6x0,75143615613461016122 104.44 MXN
03089-14004081Dacero inoxidable4M8x1143615613481316127 122.92 MXN
03089-14105081Dacero inoxidable5M8x114401771558131,36127 122.92 MXN
03089-14105101Dacero inoxidable5M10x11842,517715510171,361215 136.36 MXN
03089-14206101Dacero inoxidable6M10x11847,520817610171,881515 136.36 MXN
03089-14206121Dacero inoxidable6M12x1,52551,720817612191,881520 162.40 MXN
03089-14308121Dacero inoxidable8M12x1,52561,7261023812192,381920 162.40 MXN
Mi norelemCorreo electrónicoContraseña
Cesta de la compra
Número de artículos: 0
Total: 0.00  MXN
mostrar
Pedido rápido / Comprobar disponibilidadPedir el artículo directamente o comprobar la disponibilidad.Mostrar
México
Mapa web Imprimir Recomendar Top
Copyright © 2024 norelem S.de RL. de. C.V. Todos los derechos reservados. Teléfono: +52 444 454 36 – 50
