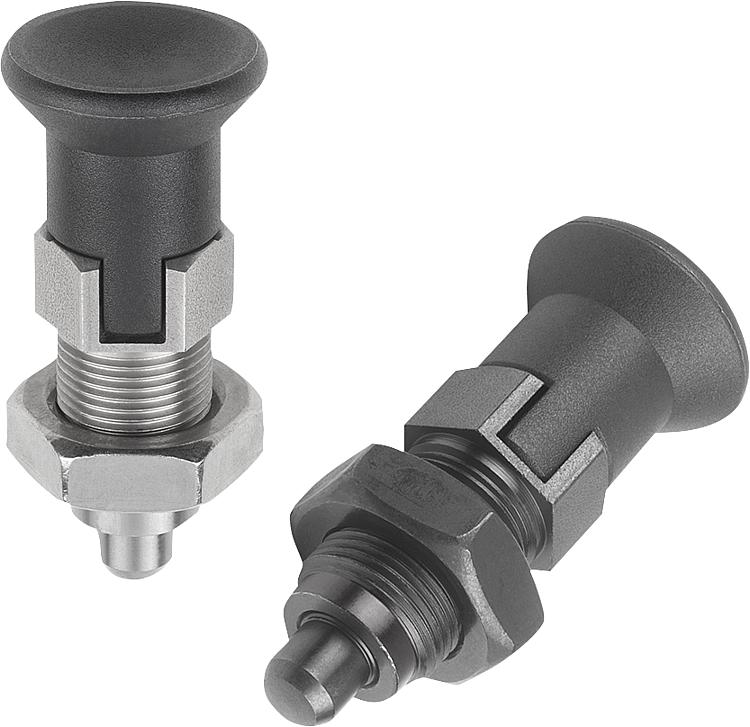

        Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico y clavija de bloqueo cilíndrica
        Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico, clavija de bloqueo cilíndrica, ranura de bloqueo y contratuerca

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Versión de acero:
Casquillo roscado y clavija de bloqueo de acero de corte fácil.

Versión de acero inoxidable:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4034.

Botón de maniobra termoplástico.
Seguro roscado de poliamida.

Versión:Versión de acero:
Casquillo roscado bruñido.
Clavija de bloqueo endurecida, rectificada y bruñida.

Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Clavija de bloqueo endurecida y rectificada, con acabado natural.

Botón de maniobra gris negruzco RAL7021.
Indicación:En caso carga por altas fuerzas transversales, se debe utilizar el juego de centrado.Montaje:Si se utiliza el centrado de casquillo roscado, se recomienda fabricar el asiento de la pieza de alojamiento antes del roscado.A petición:Modelos especiales.Accesorios:Casquillo cilíndrico adecuado 03089.
Contratuerca 07212-… Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03089_D Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico, clavija de bloqueo cilíndrica, ranura de bloqueo y contratuerca

323 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	Carrera S	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03089-44105	D	acero	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	17	1,3	5	12	545.72 MXN
03089-44206	D	acero	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	19	1,8	6	14	600.19 MXN
03089-44308	D	acero	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	24	2,3	15	35	757.32 MXN
03089-44410	D	acero	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	30	2,8	15	34	990.89 MXN
03089-404105	D	acero inoxidable	5	M10x1	21	8	6	6 -0,01/-0,02	43,5	17	7	15	3	5	13	17	1,3	5	12	791.63 MXN
03089-404206	D	acero inoxidable	6	M12x1,5	25	10	8,5	8,5 -0,01/-0,03	51,7	20	8	17	3	6	14	19	1,8	6	14	873.81 MXN
03089-404308	D	acero inoxidable	8	M16x1,5	33	13,5	11	11 -0,01/-0,03	68	26	10	23	4	8	19	24	2,3	15	35	1,074.28 MXN
03089-404410	D	acero inoxidable	10	M20x1,5	33	17	11	11 -0,01/-0,03	74	28	12	25	4	10	22	30	2,8	15	34	1,412.89 MXN
