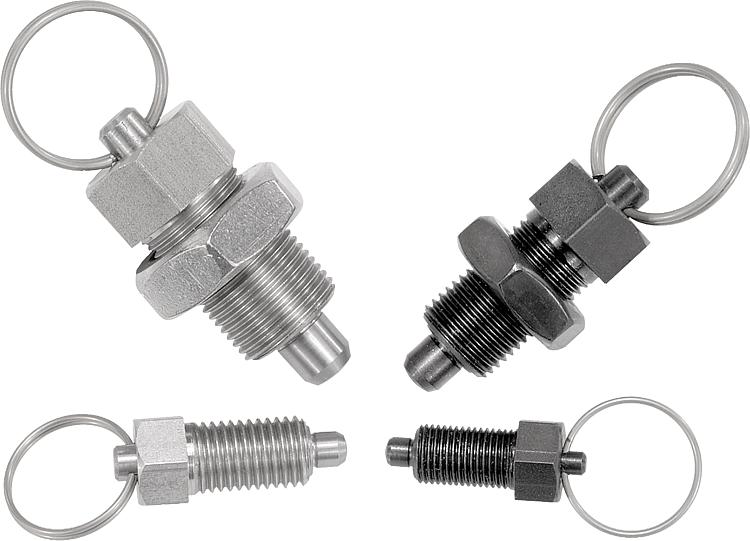

03092Pernos de bloqueo de acero o acero inoxidable con anilla de... |
Volver |
|
|
DescripciónMaterial:Versión de acero:
Clavija de bloqueo endurecida:
Clase de resistencia 5.8.
Versión de acero inoxidable:
Clavija de bloqueo endurecida:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4034.
Clavija de bloqueo no endurecida:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4305.
Ojo de llave 1.4310, acabado natural. Versión:Versión de acero:
Clavija de bloqueo endurecida, pulida y bruñida.
Versión de acero inoxidable:
Clavija de bloqueo endurecida, pulida y con acabado natural.

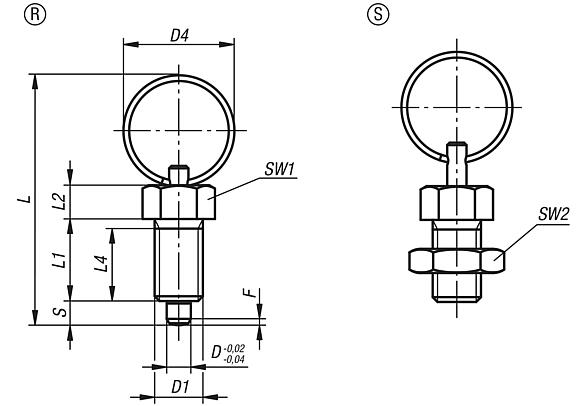

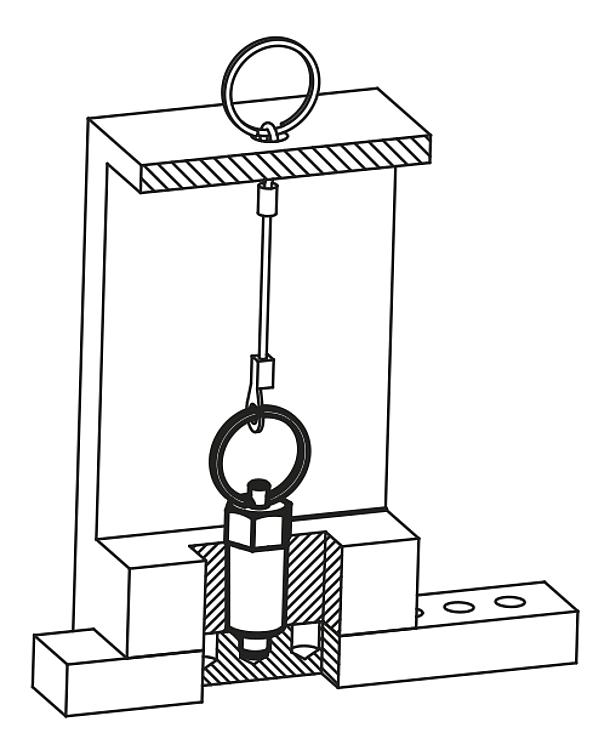

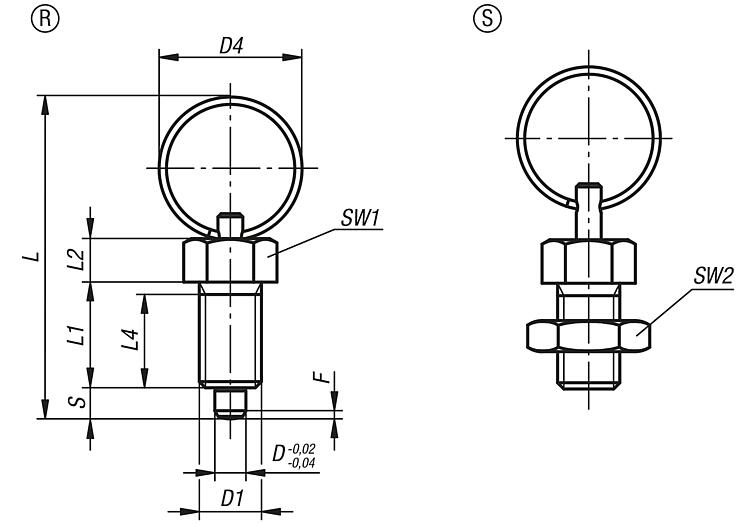

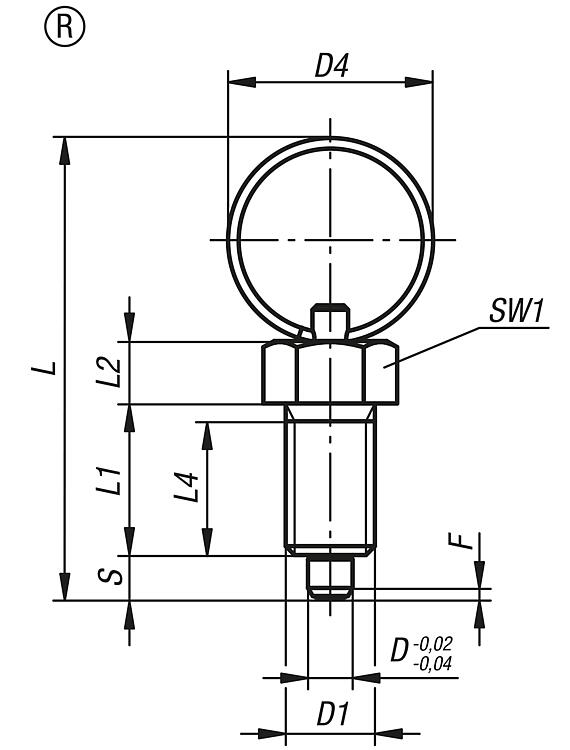

Clavija de bloqueo no endurecida, pulida y con acabado natural.Indicación:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado. El ojo de llave ofrece un modo de accionamiento para el perno de bloqueo, p. ej., de forma automática (controlado por programa) con ayuda de un cilindro neumático, o permite un manejo a distancia a través de cables Bowden.A petición:Modelos especiales.Accesorios:Anillos distanciadores 03089Indicación sobre el dibujo:Forma R: sin contratuerca

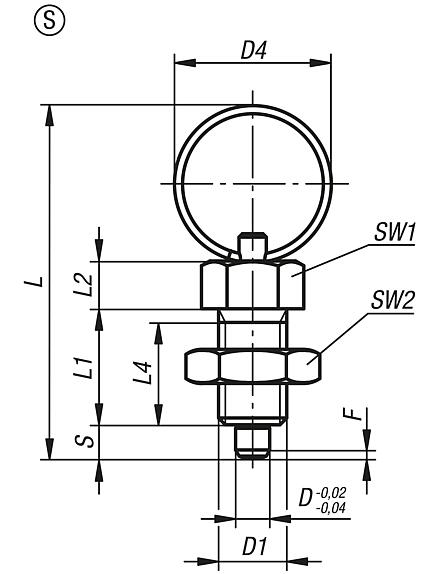

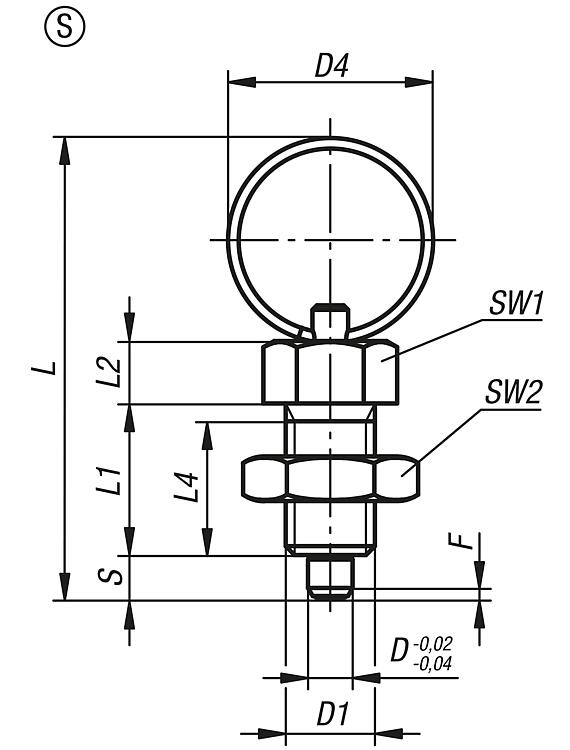

Forma S: con contratuerca DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Pernos de bloqueo de acero o acero inoxidable con anilla de tracción de acero inoxidable |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Superficie
cuerpo
de base | D | D1 | D4 | L | L1 | L2 | L4 | Carrera
S | SW1 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03092-3004 | R | acero | endurecido | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 |  |  | 133.56 MXN | | | 03092-3105 | R | acero | endurecido | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 126.84 MXN | | | 03092-3206 | R | acero | endurecido | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 141.12 MXN | | | 03092-3308 | R | acero | endurecido | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 181.72 MXN | | | 03092-3410 | R | acero | endurecido | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 263.48 MXN | | | 03092-03004 | R | acero inoxidable | endurecido | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 217.28 MXN | | | 03092-03105 | R | acero inoxidable | endurecido | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 206.92 MXN | | | 03092-03206 | R | acero inoxidable | endurecido | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 244.72 MXN | | | 03092-03308 | R | acero inoxidable | endurecido | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 324.52 MXN | | | 03092-03410 | R | acero inoxidable | endurecido | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 553.84 MXN | | | 03092-13004 | R | acero inoxidable | no endurecido | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 217.28 MXN | | | 03092-13105 | R | acero inoxidable | no endurecido | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 206.92 MXN | | | 03092-13206 | R | acero inoxidable | no endurecido | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 244.72 MXN | | | 03092-13308 | R | acero inoxidable | no endurecido | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 324.52 MXN | | | 03092-13410 | R | acero inoxidable | no endurecido | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 553.84 MXN | |
|
Pernos de bloqueo de acero o acero inoxidable con anilla de tracción de acero inoxidable y contratuerca |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Superficie
cuerpo
de base | D | D1 | D4 | L | L1 | L2 | L4 | Carrera
S | SW1 | SW2 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03092-4004 | S | acero | endurecido | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 136.08 MXN | | | 03092-4105 | S | acero | endurecido | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 129.08 MXN | | | 03092-4206 | S | acero | endurecido | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 143.64 MXN | | | 03092-4308 | S | acero | endurecido | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 187.88 MXN | | | 03092-4410 | S | acero | endurecido | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 269.64 MXN | | | 03092-04004 | S | acero inoxidable | endurecido | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 232.40 MXN | | | 03092-04105 | S | acero inoxidable | endurecido | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 221.20 MXN | | | 03092-04206 | S | acero inoxidable | endurecido | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 260.40 MXN | | | 03092-04308 | S | acero inoxidable | endurecido | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 347.76 MXN | | | 03092-04410 | S | acero inoxidable | endurecido | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 573.72 MXN | | | 03092-14004 | S | acero inoxidable | no endurecido | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 232.40 MXN | | | 03092-14105 | S | acero inoxidable | no endurecido | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 221.20 MXN | | | 03092-14206 | S | acero inoxidable | no endurecido | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 260.40 MXN | | | 03092-14308 | S | acero inoxidable | no endurecido | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 347.76 MXN | | | 03092-14410 | S | acero inoxidable | no endurecido | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 573.72 MXN | |
|
