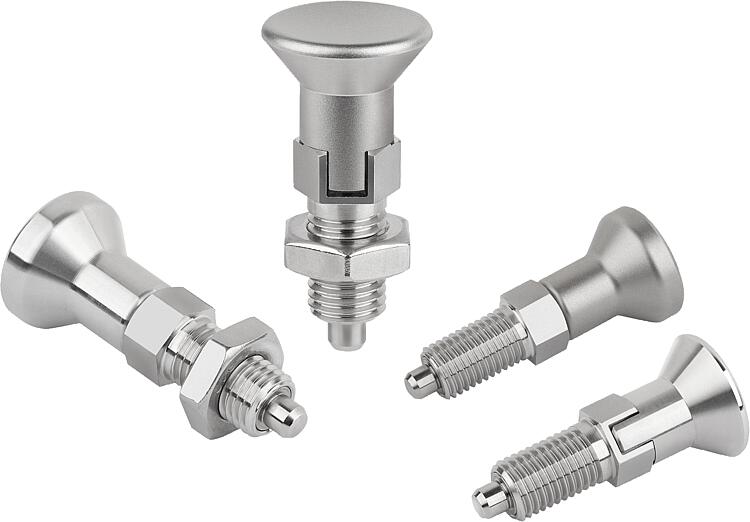

        Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de acero inoxidable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónDescripción del producto:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. Para evitar que la clavija de bloqueo rebote cuando sea necesario desacoplarla tras un periodo de tiempo prolongado, se utilizará la forma C o la forma D.Material:

Versión en acero inoxidable A1:
Casquillo roscado y botón de maniobra 1.4305.
Clavija de bloqueo endurecida 1.4034.
Clavija de bloqueo no endurecida 1.4305.

Versión de acero inoxidable A4:
Casquillo roscado, botón de maniobra y clavija de bloqueo 1.4404.

Versión:Versión de acero inoxidable A1:
Casquillo roscado y botón de maniobra de acabado natural.
Clavija de bloqueo endurecida y rectificada, con acabado natural.
Clavija de bloqueo no endurecida ni rectificada, acabado natural.

Versión de acero inoxidable A4:
Casquillo roscado de acabado natural.
Botón de maniobra con acabado natural o tratado con chorro.
Clavija de bloqueo rectificada y niquelada químicamente.
Clavija de bloqueo rectificada, acabado natural.Indicación:Los materiales usados permiten un uso versátil.
En caso de que se exija una alta resistencia a la corrosión, se recomienda utilizar pernos de bloqueo de acero inoxidable A4.
A petición:Modelos especiales.Accesorios:Anillos distanciadores 03089.
Juegos de fijación para piezas de paredes finas 03094-10.Indicación sobre el dibujo:

Forma A: sin ranura de bloqueo, sin contratuerca
Forma B: sin ranura de bloqueo, con contratuerca
Forma C: con ranura de bloqueo, sin contratuerca

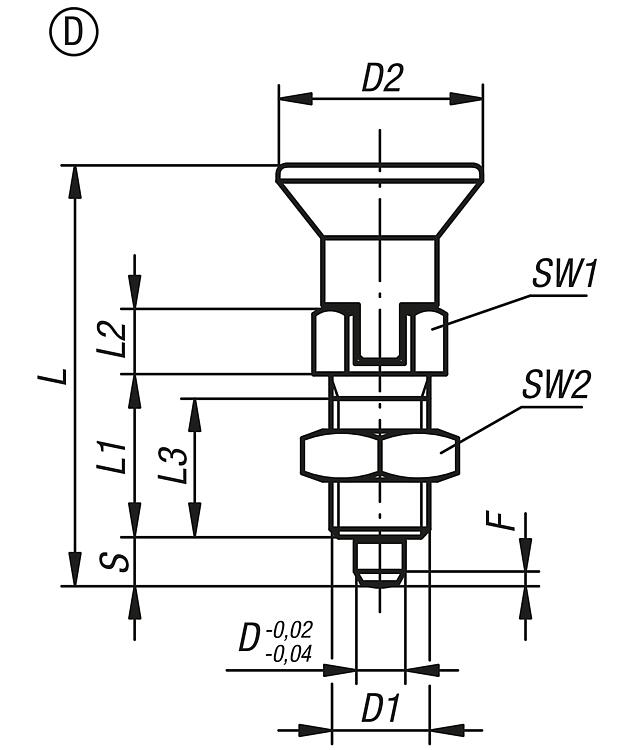

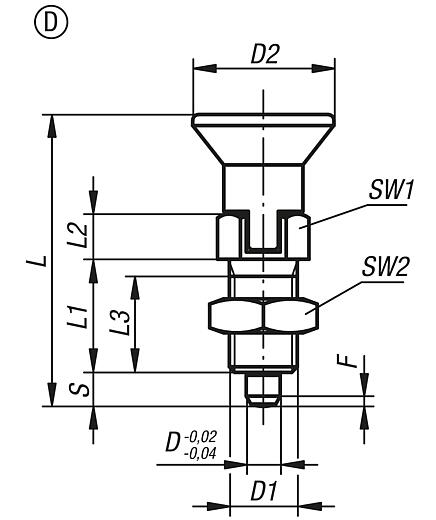

Forma D: con ranura de bloqueo, con contratuerca

Características especiales:

RoHS

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03089 Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de acero inoxidable

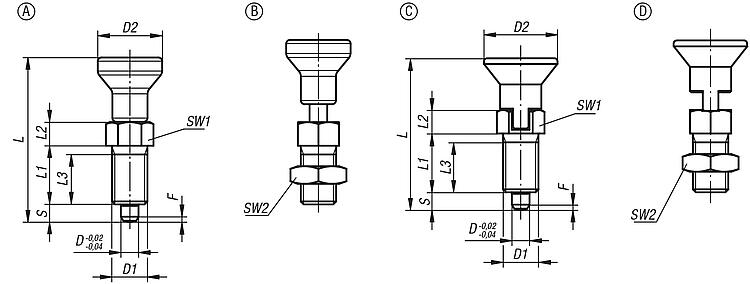

Planos (vista completa)

Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de acero inoxidable

Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de acero inoxidable

Más información

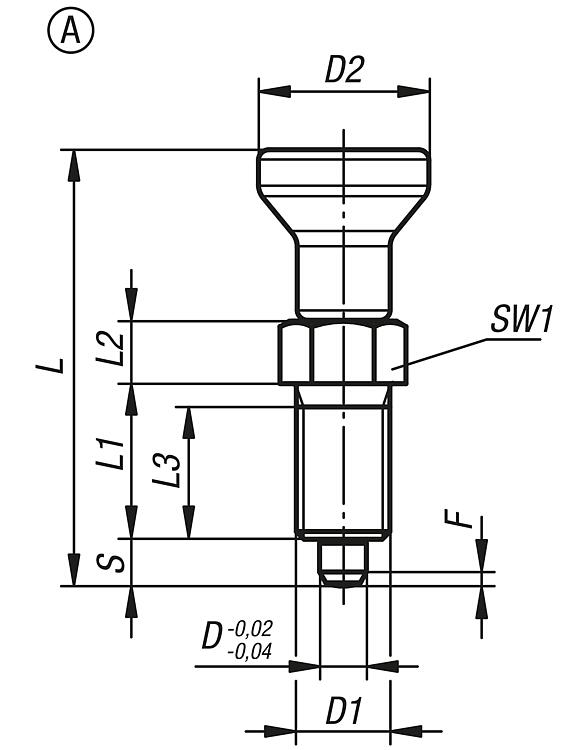

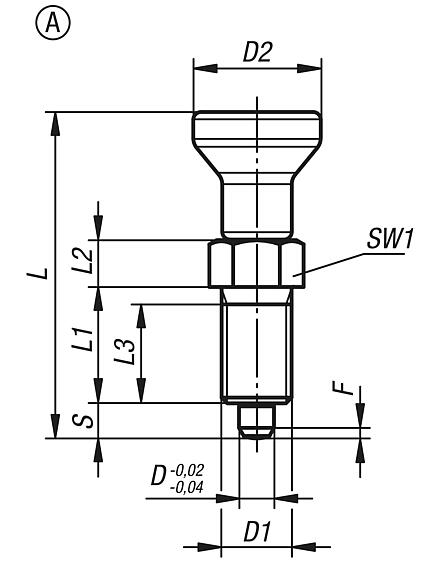

Planos

Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de acero inoxidable

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Llave del acero	Botón de maniobra	Clavija de bloqueo	D	D1	D2	L	L1	L2	L3	Carrera S	SW1	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03089-001903	A	acero inoxidable	1.4034	-	endurecido	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10			449.96 MXN
03089-001004	A	acero inoxidable	1.4034	-	endurecido	4	M8x1	18	43	15	6	13	4	10	1	6	12			428.68 MXN
03089-001105	A	acero inoxidable	1.4034	-	endurecido	5	M10x1	21	50	17	7	15	5	13	1,3	5	12			366.52 MXN
03089-001206	A	acero inoxidable	1.4034	-	endurecido	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14			432.88 MXN
03089-001308	A	acero inoxidable	1.4034	-	endurecido	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			606.20 MXN
03089-001410	A	acero inoxidable	1.4034	-	endurecido	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34			719.32 MXN
03089-001412	A	acero inoxidable	1.4034	-	endurecido	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			1,199.24 MXN
03089-001516	A	acero inoxidable	1.4034	-	endurecido	16	M24x2	40	106	32	18	28	16	27	3,2	20	46			1,362.76 MXN
03089-111903	A	acero inoxidable	1.4305	-	no endurecido	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10			449.96 MXN
03089-111004	A	acero inoxidable	1.4305	-	no endurecido	4	M8x1	18	43	15	6	13	4	10	1	6	12			428.68 MXN
03089-111105	A	acero inoxidable	1.4305	-	no endurecido	5	M10x1	21	50	17	7	15	5	13	1,3	5	12			366.52 MXN
03089-111206	A	acero inoxidable	1.4305	-	no endurecido	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14			432.88 MXN
03089-111308	A	acero inoxidable	1.4305	-	no endurecido	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			606.20 MXN
03089-111410	A	acero inoxidable	1.4305	-	no endurecido	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34			719.32 MXN
03089-111412	A	acero inoxidable	1.4305	-	no endurecido	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			1,199.24 MXN
03089-111516	A	acero inoxidable	1.4305	-	no endurecido	16	M24x2	40	106	32	18	28	16	27	3,2	20	46			1,362.76 MXN
03089-061903	A	acero inoxidable	1.4404	acabado natural	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5			582.96 MXN
03089-061004	A	acero inoxidable	1.4404	acabado natural	niquelado	4	M8x1	18	43	15	6	13	4	10	1	7	15,5			555.52 MXN
03089-061105	A	acero inoxidable	1.4404	acabado natural	niquelado	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5			475.72 MXN
03089-061206	A	acero inoxidable	1.4404	acabado natural	niquelado	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5			561.96 MXN
03089-061308	A	acero inoxidable	1.4404	acabado natural	niquelado	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			786.52 MXN
03089-061410	A	acero inoxidable	1.4404	acabado natural	niquelado	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30			863.24 MXN
03089-061412	A	acero inoxidable	1.4404	acabado natural	niquelado	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			1,256.36 MXN
03089-061516	A	acero inoxidable	1.4404	acabado natural	niquelado	16	M24x2	40	106	32	18	28	16	27	3,2	20	40			1,495.48 MXN
03089-171903	A	acero inoxidable	1.4404	acabado natural	acabado natural	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5			582.96 MXN
03089-171004	A	acero inoxidable	1.4404	acabado natural	acabado natural	4	M8x1	18	43	15	6	13	4	10	1	7	15,5			555.52 MXN
03089-171105	A	acero inoxidable	1.4404	acabado natural	acabado natural	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5			475.72 MXN
03089-171206	A	acero inoxidable	1.4404	acabado natural	acabado natural	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5			561.96 MXN
03089-171308	A	acero inoxidable	1.4404	acabado natural	acabado natural	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			786.52 MXN
03089-171410	A	acero inoxidable	1.4404	acabado natural	acabado natural	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30			863.24 MXN
03089-171412	A	acero inoxidable	1.4404	acabado natural	acabado natural	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			1,256.36 MXN
03089-171516	A	acero inoxidable	1.4404	acabado natural	acabado natural	16	M24x2	40	106	32	18	28	16	27	3,2	20	40			1,495.48 MXN
03089-0619031	A	acero inoxidable	1.4404	tratado con chorro	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5			582.96 MXN
03089-0610041	A	acero inoxidable	1.4404	tratado con chorro	niquelado	4	M8x1	18	43	15	6	13	4	10	1	7	15,5			555.52 MXN
03089-0611051	A	acero inoxidable	1.4404	tratado con chorro	niquelado	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5			475.72 MXN
03089-0612061	A	acero inoxidable	1.4404	tratado con chorro	niquelado	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5			561.96 MXN
03089-0613081	A	acero inoxidable	1.4404	tratado con chorro	niquelado	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			786.52 MXN
03089-0614101	A	acero inoxidable	1.4404	tratado con chorro	niquelado	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30			863.24 MXN
03089-0614121	A	acero inoxidable	1.4404	tratado con chorro	niquelado	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			1,256.36 MXN
03089-0615161	A	acero inoxidable	1.4404	tratado con chorro	niquelado	16	M24x2	40	106	32	18	28	16	27	3,2	20	40			1,495.48 MXN
03089-1719031	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5			582.96 MXN
03089-1710041	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	4	M8x1	18	43	15	6	13	4	10	1	7	15,5			555.52 MXN
03089-1711051	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5			475.72 MXN
03089-1712061	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5			561.96 MXN
03089-1713081	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35			786.52 MXN
03089-1714101	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30			863.24 MXN
03089-1714121	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39			1,256.36 MXN
03089-1715161	A	acero inoxidable	1.4404	tratado con chorro	acabado natural	16	M24x2	40	106	32	18	28	16	27	3,2	20	40			1,495.48 MXN

Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de acero inoxidable y contratuerca

Más información

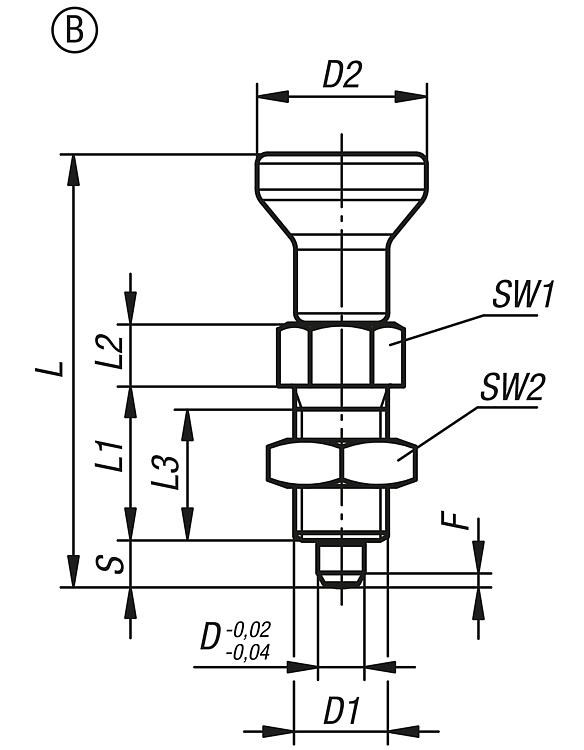

Planos

Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de acero inoxidable y contratuerca

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Llave del acero	Botón de maniobra	Clavija de bloqueo	D	D1	D2	L	L1	L2	L3	Carrera S	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03089-002903	B	acero inoxidable	1.4034	-	endurecido	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10			479.92 MXN
03089-002004	B	acero inoxidable	1.4034	-	endurecido	4	M8x1	18	43	15	6	13	4	10	13	1	6	12			456.96 MXN
03089-002105	B	acero inoxidable	1.4034	-	endurecido	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12			392.84 MXN
03089-002206	B	acero inoxidable	1.4034	-	endurecido	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14			460.60 MXN
03089-002308	B	acero inoxidable	1.4034	-	endurecido	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			614.60 MXN
03089-002410	B	acero inoxidable	1.4034	-	endurecido	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34			788.76 MXN
03089-002412	B	acero inoxidable	1.4034	-	endurecido	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			1,240.96 MXN
03089-002516	B	acero inoxidable	1.4034	-	endurecido	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46			1,410.36 MXN
03089-112903	B	acero inoxidable	1.4305	-	no endurecido	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10			479.92 MXN
03089-112004	B	acero inoxidable	1.4305	-	no endurecido	4	M8x1	18	43	15	6	13	4	10	13	1	6	12			456.96 MXN
03089-112105	B	acero inoxidable	1.4305	-	no endurecido	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12			392.84 MXN
03089-112206	B	acero inoxidable	1.4305	-	no endurecido	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14			460.60 MXN
03089-112308	B	acero inoxidable	1.4305	-	no endurecido	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			614.60 MXN
03089-112410	B	acero inoxidable	1.4305	-	no endurecido	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34			788.76 MXN
03089-112412	B	acero inoxidable	1.4305	-	no endurecido	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			1,240.96 MXN
03089-112516	B	acero inoxidable	1.4305	-	no endurecido	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46			1,410.36 MXN
03089-062903	B	acero inoxidable	1.4404	acabado natural	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5			623.00 MXN
03089-062004	B	acero inoxidable	1.4404	acabado natural	niquelado	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5			593.04 MXN
03089-062105	B	acero inoxidable	1.4404	acabado natural	niquelado	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5			509.32 MXN
03089-062206	B	acero inoxidable	1.4404	acabado natural	niquelado	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5			598.08 MXN
03089-062308	B	acero inoxidable	1.4404	acabado natural	niquelado	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			798.00 MXN
03089-062410	B	acero inoxidable	1.4404	acabado natural	niquelado	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30			946.40 MXN
03089-062412	B	acero inoxidable	1.4404	acabado natural	niquelado	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			1,300.88 MXN
03089-062516	B	acero inoxidable	1.4404	acabado natural	niquelado	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40			1,548.96 MXN
03089-172903	B	acero inoxidable	1.4404	acabado natural	acabado natural	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5			623.00 MXN
03089-172004	B	acero inoxidable	1.4404	acabado natural	acabado natural	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5			593.04 MXN
03089-172105	B	acero inoxidable	1.4404	acabado natural	acabado natural	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5			509.32 MXN
03089-172206	B	acero inoxidable	1.4404	acabado natural	acabado natural	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5			598.08 MXN
03089-172308	B	acero inoxidable	1.4404	acabado natural	acabado natural	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			798.00 MXN
03089-172410	B	acero inoxidable	1.4404	acabado natural	acabado natural	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30			946.40 MXN
03089-172412	B	acero inoxidable	1.4404	acabado natural	acabado natural	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			1,300.88 MXN
03089-172516	B	acero inoxidable	1.4404	acabado natural	acabado natural	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40			1,548.96 MXN
03089-0629031	B	acero inoxidable	1.4404	tratado con chorro	niquelado	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5			623.00 MXN
03089-0620041	B	acero inoxidable	1.4404	tratado con chorro	niquelado	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5			593.04 MXN
03089-0621051	B	acero inoxidable	1.4404	tratado con chorro	niquelado	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5			509.32 MXN
03089-0622061	B	acero inoxidable	1.4404	tratado con chorro	niquelado	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5			598.08 MXN
03089-0623081	B	acero inoxidable	1.4404	tratado con chorro	niquelado	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			798.00 MXN
03089-0624101	B	acero inoxidable	1.4404	tratado con chorro	niquelado	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30			946.40 MXN
03089-0624121	B	acero inoxidable	1.4404	tratado con chorro	niquelado	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			1,300.88 MXN
03089-0625161	B	acero inoxidable	1.4404	tratado con chorro	niquelado	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40			1,548.96 MXN
03089-1729031	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5			623.00 MXN
03089-1720041	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5			593.04 MXN
03089-1721051	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5			509.32 MXN
03089-1722061	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5			598.08 MXN
03089-1723081	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35			798.00 MXN
03089-1724101	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30			946.40 MXN
03089-1724121	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39			1,300.88 MXN
03089-1725161	B	acero inoxidable	1.4404	tratado con chorro	acabado natural	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40			1,548.96 MXN

Pernos de bloqueo de acero inoxidable con botón de maniobra de acero inoxidable y ranura de bloqueo

Más información

Planos

Pernos de bloqueo de acero inoxidable con botón de maniobra de acero inoxidable y ranura de bloqueo

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Llave del acero	Botón de maniobra	Clavija de bloqueo	D	D1	D2	L	L1	L2	L3	Carrera S	SW1	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03089-003903	C	acero inoxidable	1.4034	-	endurecido	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10			540.12 MXN
03089-003004	C	acero inoxidable	1.4034	-	endurecido	4	M8x1	18	38,5	15	6	13	4	10	1	6	12			515.48 MXN
03089-003105	C	acero inoxidable	1.4034	-	endurecido	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12			491.12 MXN
03089-003206	C	acero inoxidable	1.4034	-	endurecido	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14			580.72 MXN
03089-003308	C	acero inoxidable	1.4034	-	endurecido	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			787.36 MXN
03089-003410	C	acero inoxidable	1.4034	-	endurecido	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34			1,060.92 MXN
03089-003412	C	acero inoxidable	1.4034	-	endurecido	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			1,669.64 MXN
03089-003516	C	acero inoxidable	1.4034	-	endurecido	16	M24x2	40	96	32	18	28	16	27	3,2	20	46			1,897.28 MXN
03089-113903	C	acero inoxidable	1.4305	-	no endurecido	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10			540.12 MXN
03089-113004	C	acero inoxidable	1.4305	-	no endurecido	4	M8x1	18	38,5	15	6	13	4	10	1	6	12			515.48 MXN
03089-113105	C	acero inoxidable	1.4305	-	no endurecido	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12			491.12 MXN
03089-113206	C	acero inoxidable	1.4305	-	no endurecido	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14			580.72 MXN
03089-113308	C	acero inoxidable	1.4305	-	no endurecido	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			787.36 MXN
03089-113410	C	acero inoxidable	1.4305	-	no endurecido	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34			1,060.92 MXN
03089-113412	C	acero inoxidable	1.4305	-	no endurecido	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			1,669.64 MXN
03089-113516	C	acero inoxidable	1.4305	-	no endurecido	16	M24x2	40	96	32	18	28	16	27	3,2	20	46			1,897.28 MXN
03089-063903	C	acero inoxidable	1.4404	acabado natural	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5			701.12 MXN
03089-063004	C	acero inoxidable	1.4404	acabado natural	niquelado	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5			668.64 MXN
03089-063105	C	acero inoxidable	1.4404	acabado natural	niquelado	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5			637.00 MXN
03089-063206	C	acero inoxidable	1.4404	acabado natural	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5			752.92 MXN
03089-063308	C	acero inoxidable	1.4404	acabado natural	niquelado	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			1,021.44 MXN
03089-063410	C	acero inoxidable	1.4404	acabado natural	niquelado	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30			1,272.88 MXN
03089-063412	C	acero inoxidable	1.4404	acabado natural	niquelado	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			1,749.44 MXN
03089-063516	C	acero inoxidable	1.4404	acabado natural	niquelado	16	M24x2	40	96	32	18	28	16	27	3,2	20	40			2,082.92 MXN
03089-173903	C	acero inoxidable	1.4404	acabado natural	acabado natural	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5			701.12 MXN
03089-173004	C	acero inoxidable	1.4404	acabado natural	acabado natural	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5			668.64 MXN
03089-173105	C	acero inoxidable	1.4404	acabado natural	acabado natural	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5			637.00 MXN
03089-173206	C	acero inoxidable	1.4404	acabado natural	acabado natural	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5			752.92 MXN
03089-173308	C	acero inoxidable	1.4404	acabado natural	acabado natural	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			1,021.44 MXN
03089-173410	C	acero inoxidable	1.4404	acabado natural	acabado natural	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30			1,272.88 MXN
03089-173412	C	acero inoxidable	1.4404	acabado natural	acabado natural	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			1,749.44 MXN
03089-173516	C	acero inoxidable	1.4404	acabado natural	acabado natural	16	M24x2	40	96	32	18	28	16	27	3,2	20	40			2,082.92 MXN
03089-0639031	C	acero inoxidable	1.4404	tratado con chorro	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5			701.12 MXN
03089-0630041	C	acero inoxidable	1.4404	tratado con chorro	niquelado	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5			668.64 MXN
03089-0631051	C	acero inoxidable	1.4404	tratado con chorro	niquelado	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5			637.00 MXN
03089-0632061	C	acero inoxidable	1.4404	tratado con chorro	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5			752.92 MXN
03089-0633081	C	acero inoxidable	1.4404	tratado con chorro	niquelado	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			1,021.44 MXN
03089-0634101	C	acero inoxidable	1.4404	tratado con chorro	niquelado	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30			1,272.88 MXN
03089-0634121	C	acero inoxidable	1.4404	tratado con chorro	niquelado	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			1,749.44 MXN
03089-0635161	C	acero inoxidable	1.4404	tratado con chorro	niquelado	16	M24x2	40	96	32	18	28	16	27	3,2	20	40			2,082.92 MXN
03089-1739031	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5			701.12 MXN
03089-1730041	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5			668.64 MXN
03089-1731051	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5			637.00 MXN
03089-1732061	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5			752.92 MXN
03089-1733081	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35			1,021.44 MXN
03089-1734101	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30			1,272.88 MXN
03089-1734121	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39			1,749.44 MXN
03089-1735161	C	acero inoxidable	1.4404	tratado con chorro	acabado natural	16	M24x2	40	96	32	18	28	16	27	3,2	20	40			2,082.92 MXN

Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de acero inoxidable. Ranura de bloqueo y contratuerca

Más información

Planos

Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de acero inoxidable. Ranura de bloqueo y contratuerca

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Llave del acero	Botón de maniobra	Clavija de bloqueo	D	D1	D2	L	L1	L2	L3	Carrera S	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03089-004903	D	acero inoxidable	1.4034	-	endurecido	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10			572.60 MXN
03089-004004	D	acero inoxidable	1.4034	-	endurecido	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12			546.00 MXN
03089-004105	D	acero inoxidable	1.4034	-	endurecido	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12			519.12 MXN
03089-004206	D	acero inoxidable	1.4034	-	endurecido	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14			612.92 MXN
03089-004308	D	acero inoxidable	1.4034	-	endurecido	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			834.68 MXN
03089-004410	D	acero inoxidable	1.4034	-	endurecido	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34			1,080.52 MXN
03089-004412	D	acero inoxidable	1.4034	-	endurecido	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			1,701.00 MXN
03089-004516	D	acero inoxidable	1.4034	-	endurecido	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46			1,932.84 MXN
03089-114903	D	acero inoxidable	1.4305	-	no endurecido	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10			572.60 MXN
03089-114004	D	acero inoxidable	1.4305	-	no endurecido	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12			546.00 MXN
03089-114105	D	acero inoxidable	1.4305	-	no endurecido	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12			519.12 MXN
03089-114206	D	acero inoxidable	1.4305	-	no endurecido	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14			612.92 MXN
03089-114308	D	acero inoxidable	1.4305	-	no endurecido	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			834.68 MXN
03089-114410	D	acero inoxidable	1.4305	-	no endurecido	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34			1,080.52 MXN
03089-114412	D	acero inoxidable	1.4305	-	no endurecido	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			1,701.00 MXN
03089-114516	D	acero inoxidable	1.4305	-	no endurecido	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46			1,932.84 MXN
03089-064903	D	acero inoxidable	1.4404	acabado natural	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			743.40 MXN
03089-064004	D	acero inoxidable	1.4404	acabado natural	niquelado	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			708.40 MXN
03089-064105	D	acero inoxidable	1.4404	acabado natural	niquelado	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			672.84 MXN
03089-064206	D	acero inoxidable	1.4404	acabado natural	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			794.36 MXN
03089-064308	D	acero inoxidable	1.4404	acabado natural	niquelado	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			1,082.48 MXN
03089-064410	D	acero inoxidable	1.4404	acabado natural	niquelado	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			1,296.40 MXN
03089-064412	D	acero inoxidable	1.4404	acabado natural	niquelado	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			1,781.36 MXN
03089-064516	D	acero inoxidable	1.4404	acabado natural	niquelado	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			2,120.72 MXN
03089-174903	D	acero inoxidable	1.4404	acabado natural	acabado natural	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			743.40 MXN
03089-174004	D	acero inoxidable	1.4404	acabado natural	acabado natural	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			708.40 MXN
03089-174105	D	acero inoxidable	1.4404	acabado natural	acabado natural	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			672.84 MXN
03089-174206	D	acero inoxidable	1.4404	acabado natural	acabado natural	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			794.36 MXN
03089-174308	D	acero inoxidable	1.4404	acabado natural	acabado natural	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			1,082.48 MXN
03089-174410	D	acero inoxidable	1.4404	acabado natural	acabado natural	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			1,296.40 MXN
03089-174412	D	acero inoxidable	1.4404	acabado natural	acabado natural	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			1,781.36 MXN
03089-174516	D	acero inoxidable	1.4404	acabado natural	acabado natural	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			2,120.72 MXN
03089-0649031	D	acero inoxidable	1.4404	tratado con chorro	niquelado	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			743.40 MXN
03089-0640041	D	acero inoxidable	1.4404	tratado con chorro	niquelado	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			708.40 MXN
03089-0641051	D	acero inoxidable	1.4404	tratado con chorro	niquelado	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			672.84 MXN
03089-0642061	D	acero inoxidable	1.4404	tratado con chorro	niquelado	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			794.36 MXN
03089-0643081	D	acero inoxidable	1.4404	tratado con chorro	niquelado	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			1,082.48 MXN
03089-0644101	D	acero inoxidable	1.4404	tratado con chorro	niquelado	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			1,296.40 MXN
03089-0644121	D	acero inoxidable	1.4404	tratado con chorro	niquelado	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			1,781.36 MXN
03089-0645161	D	acero inoxidable	1.4404	tratado con chorro	niquelado	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			2,120.72 MXN
03089-1749031	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5			743.40 MXN
03089-1740041	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5			708.40 MXN
03089-1741051	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5			672.84 MXN
03089-1742061	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5			794.36 MXN
03089-1743081	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35			1,082.48 MXN
03089-1744101	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30			1,296.40 MXN
03089-1744121	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39			1,781.36 MXN
03089-1745161	D	acero inoxidable	1.4404	tratado con chorro	acabado natural	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40			2,120.72 MXN

Otros artículos de esta categoría

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-70 | > | >>

Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico

03089

Pernos de bloqueo de acero o acero inoxidable
con botón de maniobra de plástico

Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico y seguro roscado

03089

Pernos de bloqueo de acero o acero inoxidable
con botón de maniobra de plástico y seguro roscado

Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico y clavija de bloqueo extendida

03089

Pernos de bloqueo de acero o acero inoxidable
con botón de maniobra de plástico y clavija de bloqueo extendida

Pernos de bloqueo de acero o acero inoxidable, versión corta con botón de maniobra de plástico

03089

Pernos de bloqueo de acero o acero inoxidable, versión corta con botón de maniobra de plástico

Pernos de bloqueo de acero o acero inoxidable versión estrecha con botón de maniobra de plástico y seguro roscado

03089

Pernos de bloqueo de acero o acero inoxidable versión estrecha con botón de maniobra de plástico y seguro roscado

Pernos de bloqueo de acero inoxidable, versión corta con botón de maniobra de acero inoxidable

03089

Pernos de bloqueo de acero inoxidable, versión corta con botón de maniobra de acero inoxidable

Pernos de bloqueo de acero o acero inoxidable para piezas de paredes finas con botón de maniobra de plástico

03089

Pernos de bloqueo de acero o acero inoxidable para piezas de paredes finas con botón de maniobra de plástico

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico y clavija de bloqueo cilíndrica

03089

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico y clavija de bloqueo cilíndrica

Casquillo cilíndrico de acero o acero inoxidable para pernos de bloqueo de precisión

03089

Casquillo cilíndrico de acero o acero inoxidable para pernos de bloqueo de precisión

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico y clavija de bloqueo cónica

03089

Pernos de bloqueo de acero o acero inoxidable Premium con botón de maniobra de plástico y clavija de bloqueo cónica

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-70 | > | >>

Cesta de la compra

Número de artículos:

0

Total:

0.00 MXN

Pedido rápido / Comprobar disponibilidadPedir el artículo directamente o comprobar la disponibilidad.Mostrar

México

Copyright © 2025 norelem S.de RL. de. C.V. Todos los derechos reservados.

Teléfono: +52 444 454 36 – 50
