        Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico, con tapa

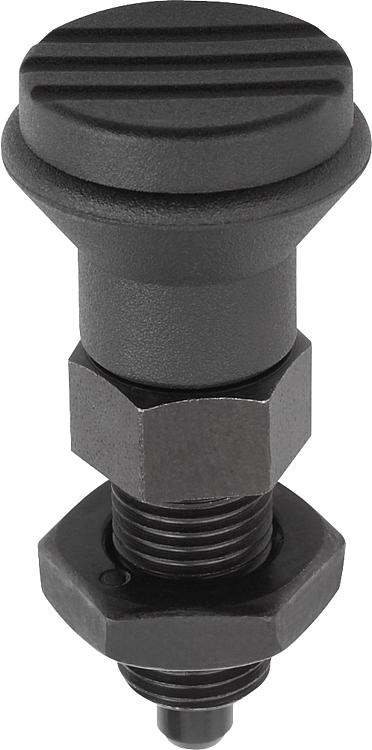

        Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico, con tapa, sin ranura de bloqueo y con contratuerca

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Versión de acero:
Casquillo roscado y clavija de bloqueo de acero de corte fácil.

Versión en acero inoxidable:
Casquillo roscado 1.4305.
Clavija de bloqueo endurecida 1.4034.
Clavija de bloqueo no endurecido 1.4305.

Botón de maniobra termoplástico.

Versión:Versión de acero:
Casquillo roscado bruñido.
Clavija de bloqueo endurecida, rectificada y bruñida.

Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Clavija de bloqueo endurecida y rectificada, con acabado natural.
Clavija de bloqueo no endurecida, rectificada, acabado natural.

Botón de maniobra de termoplástico gris negruzco RAL7021.A petición:Modelos especiales.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03090_B Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico, con tapa, sin ranura de bloqueo y con contratuerca

247 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Clavija de bloqueo	D	D1	D2	L	L1	L2	L3	Carrera S	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03090-2105	B	acero	endurecido	5	M10x1	21	47	17	7	15	5	13	17	1,3	5	12	220.04 MXN
03090-2206	B	acero	endurecido	6	M12x1,5	25	56	20	8	17	6	14	19	1,8	6	14	244.41 MXN
03090-2308	B	acero	endurecido	8	M16x1,5	33	74	26	10	23	8	19	24	2,3	15	35	303.41 MXN
03090-2410	B	acero	endurecido	10	M20x1,5	33	80	28	12	25	10	22	30	2,8	15	34	326.28 MXN
03090-02105	B	acero inoxidable	endurecido	5	M10x1	21	47	17	7	15	5	13	17	1,3	5	12	376.85 MXN
03090-02206	B	acero inoxidable	endurecido	6	M12x1,5	25	56	20	8	17	6	14	19	1,8	6	14	442.78 MXN
03090-02308	B	acero inoxidable	endurecido	8	M16x1,5	33	74	26	10	23	8	19	24	2,3	15	35	562.27 MXN
03090-02410	B	acero inoxidable	endurecido	10	M20x1,5	33	80	28	12	25	10	22	30	2,8	15	34	586.35 MXN
03090-12105	B	acero inoxidable	no endurecido	5	M10x1	21	47	17	7	15	5	13	17	1,3	5	12	358.79 MXN
03090-12206	B	acero inoxidable	no endurecido	6	M12x1,5	25	56	20	8	17	6	14	19	1,8	6	14	422.31 MXN
03090-12308	B	acero inoxidable	no endurecido	8	M16x1,5	33	74	26	10	23	8	19	24	2,3	15	35	534.88 MXN
03090-12410	B	acero inoxidable	no endurecido	10	M20x1,5	33	80	28	12	25	10	22	30	2,8	15	34	557.45 MXN
