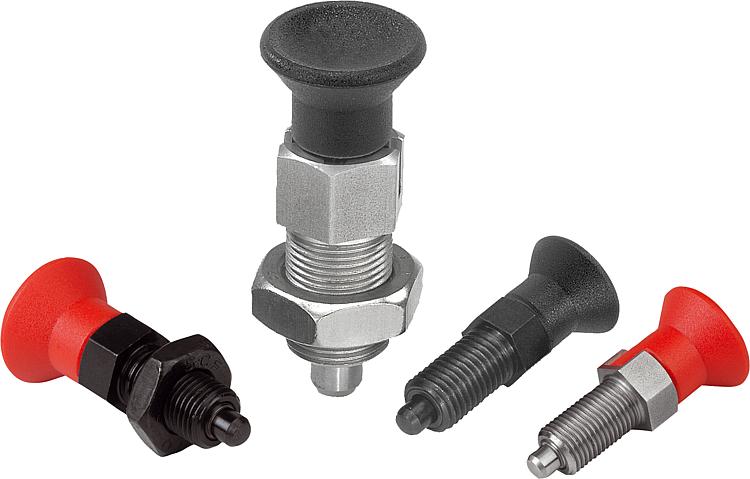

03090Pernos de bloqueo de acero o acero inoxidable con botón de... |
Volver |
|
|
DescripciónMaterial:Versión de acero:
Casquillo roscado y clavija de bloqueo de acero de corte fácil.
Versión de acero inoxidable:
Clavija de bloqueo endurecida:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4034.
Clavija de bloqueo no endurecida:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4305.
Botón de maniobra de termoplástico gris antracita. Versión:Versión de acero inoxidable:
Casquillo roscado bruñido.
Clavija de bloqueo endurecida, pulida y bruñida.
Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Clavija de bloqueo endurecida, pulida y con acabado natural.

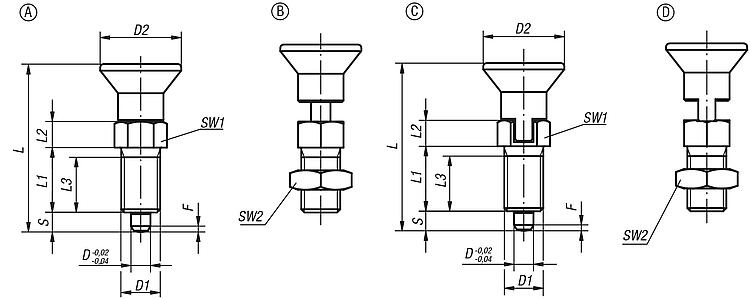

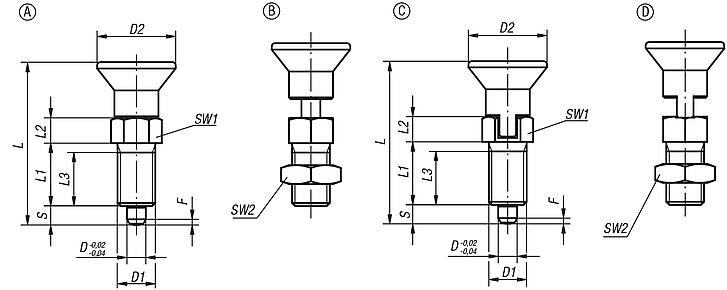

Clavija de bloqueo no endurecida, pulida y con acabado natural.Indicación:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. Para evitar que la clavija de bloqueo rebote cuando sea necesario desacoplarla tras un periodo de tiempo prolongado, se utilizará la forma C o la forma D.A petición:Modelos especiales.Accesorios:Anillos distanciadores 03089Indicación sobre el dibujo:Forma A: sin ranura de bloqueo, sin contratuerca

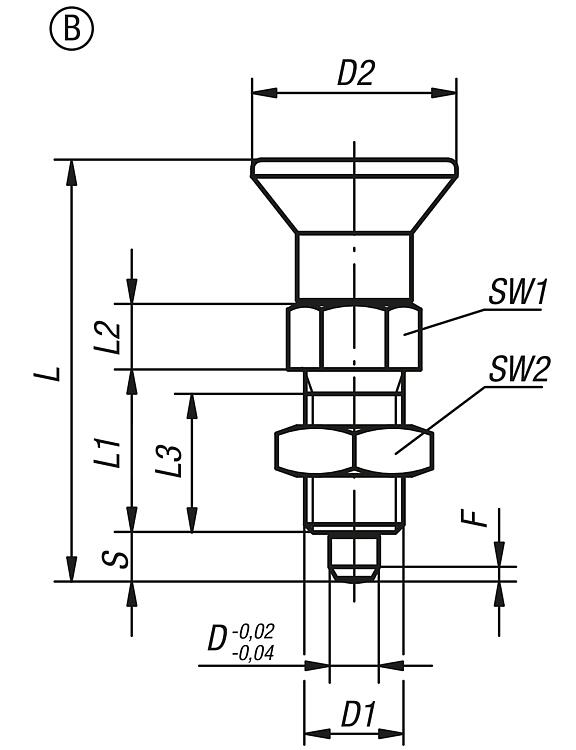

Forma B: sin ranura de bloqueo, con contratuerca
Forma C: con ranura de bloqueo, sin contratuerca
Forma D: con ranura de bloqueo, con contratuerca DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Clavija de bloqueo | D | D1 | D2 | L | L1 | L2 | L3 | Carrera
S | SW1 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03090-1105 | A | acero | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  |  | 194.88 MXN | | | 03090-1206 | A | acero | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 217.28 MXN | | | 03090-1308 | A | acero | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 264.88 MXN | | | 03090-1410 | A | acero | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 278.32 MXN | | | 03090-01105 | A | acero inoxidable | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 320.60 MXN | | | 03090-01206 | A | acero inoxidable | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 376.04 MXN | | | 03090-01308 | A | acero inoxidable | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 474.88 MXN | | | 03090-01410 | A | acero inoxidable | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 511.00 MXN | | | 03090-11105 | A | acero inoxidable | no endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 303.80 MXN | | | 03090-11206 | A | acero inoxidable | no endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 357.56 MXN | | | 03090-11308 | A | acero inoxidable | no endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 452.76 MXN | | | 03090-11410 | A | acero inoxidable | no endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 486.36 MXN | |
|
Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico y contratuerca |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Clavija de bloqueo | D | D1 | D2 | L | L1 | L2 | L3 | Carrera
S | SW1 | SW2 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03090-2105 | B | acero | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 198.80 MXN | | | 03090-2206 | B | acero | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 220.92 MXN | | | 03090-2308 | B | acero | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 274.40 MXN | | | 03090-2410 | B | acero | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 294.84 MXN | | | 03090-02105 | B | acero inoxidable | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 340.76 MXN | | | 03090-02206 | B | acero inoxidable | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 400.40 MXN | | | 03090-02308 | B | acero inoxidable | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 508.20 MXN | | | 03090-02410 | B | acero inoxidable | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 530.04 MXN | | | 03090-12105 | B | acero inoxidable | no endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 324.24 MXN | | | 03090-12206 | B | acero inoxidable | no endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 381.64 MXN | | | 03090-12308 | B | acero inoxidable | no endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 483.56 MXN | | | 03090-12410 | B | acero inoxidable | no endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 504.00 MXN | |
|
Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico y ranura de bloqueo |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Clavija de bloqueo | D | D1 | D2 | L | L1 | L2 | L3 | Carrera
S | SW1 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03090-3105 | C | acero | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 245.84 MXN | | | 03090-3206 | C | acero | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 272.72 MXN | | | 03090-3308 | C | acero | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 311.08 MXN | | | 03090-3410 | C | acero | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 309.96 MXN | | | 03090-03105 | C | acero inoxidable | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 357.56 MXN | | | 03090-03206 | C | acero inoxidable | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 426.44 MXN | | | 03090-03308 | C | acero inoxidable | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 548.80 MXN | | | 03090-03410 | C | acero inoxidable | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 610.40 MXN | | | 03090-13105 | C | acero inoxidable | no endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 340.76 MXN | | | 03090-13206 | C | acero inoxidable | no endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 403.48 MXN | | | 03090-13308 | C | acero inoxidable | no endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 531.16 MXN | | | 03090-13410 | C | acero inoxidable | no endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 581.00 MXN | |
|
Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico, ranura de bloqueo y contratuerca |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Clavija de bloqueo | D | D1 | D2 | L | L1 | L2 | L3 | Carrera
S | SW1 | SW2 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03090-4105 | D | acero | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 249.76 MXN | | | 03090-4206 | D | acero | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 277.76 MXN | | | 03090-4308 | D | acero | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 320.60 MXN | | | 03090-4410 | D | acero | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 324.52 MXN | | | 03090-04105 | D | acero inoxidable | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 380.24 MXN | | | 03090-04206 | D | acero inoxidable | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 448.28 MXN | | | 03090-04308 | D | acero inoxidable | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 579.04 MXN | | | 03090-04410 | D | acero inoxidable | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 621.04 MXN | | | 03090-14105 | D | acero inoxidable | no endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 360.64 MXN | | | 03090-14206 | D | acero inoxidable | no endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 424.48 MXN | | | 03090-14308 | D | acero inoxidable | no endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 552.72 MXN | | | 03090-14410 | D | acero inoxidable | no endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 590.80 MXN | |
|
