        Pernos de bloqueo de acero o acero inoxidable con empuñadura de argolla de plástico

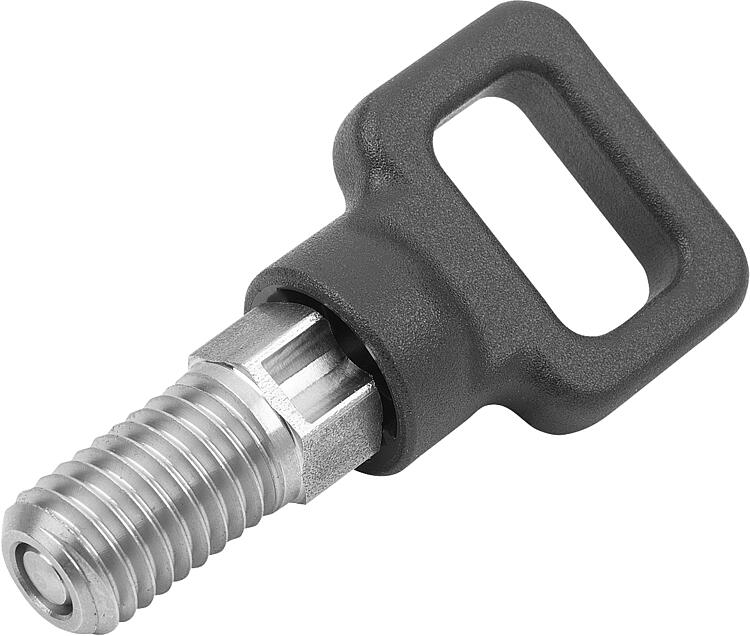

        Pernos de bloqueo de acero o acero inoxidable, con empuñadura de argolla de plástico, forma D

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente.
Si el estado desenclavado va a durar un tiempo prolongado y se quiere evitar el rebote de la clavija de bloqueo, se debe utilizar la forma C o la forma D.Material:

Versión de acero:
Casquillo roscado de acero de corte fácil.
Clavija de bloqueo 1.4305.

Versión de acero inoxidable:
Casquillo roscado y clavija de bloqueo 1.4305.

Empuñadura de argolla termoplástica.

Versión:Versión de acero:
Casquillo roscado de azul pasivado.
Clavija de bloqueo no endurecida, de acabado natural.

Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Clavija de bloqueo no endurecida, de acabado natural.

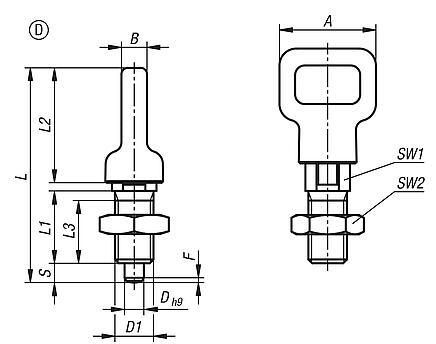

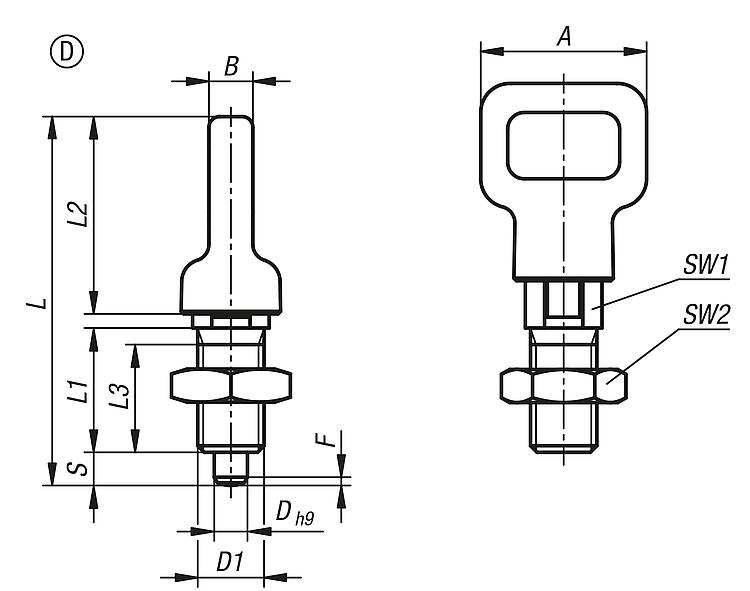

Empuñadura de argolla gris negruzco RAL 7021 o rojo tráfico RAL 3020.Indicación:Durante el montaje, hay que respetar el par de apriete máx. indicado.A petición:Modelos especiales.Indicación sobre el dibujo:

Forma A: sin ranura de bloqueo, sin contratuerca
Forma B: sin ranura de bloqueo, con contratuerca
Forma C: con ranura de bloqueo, sin contratuerca
Forma D: con ranura de bloqueo, con contratuerca

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03089-05_D Pernos de bloqueo de acero o acero inoxidable, con empuñadura de argolla de plástico, forma D

347 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Color del componente	D	D1	A	B	L	L1	L2	L3	Carrera S	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Par de apriete máx. Nm	Precio
03089-05-0404080	D	acero	gris antracita RAL 7021	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	200.76 MXN
03089-05-0415100	D	acero	gris antracita RAL 7021	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	215.04 MXN
03089-05-0426120	D	acero	gris antracita RAL 7021	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	229.60 MXN
03089-05-0438160	D	acero	gris antracita RAL 7021	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	244.16 MXN
03089-05-0404081	D	acero	gris antracita RAL 7021	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	200.76 MXN
03089-05-0415101	D	acero	gris antracita RAL 7021	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	215.04 MXN
03089-05-0426121	D	acero	gris antracita RAL 7021	6	M12x1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	229.60 MXN
03089-05-0438161	D	acero	gris antracita RAL 7021	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	244.16 MXN
03089-05-040408084	D	acero	rojo tráfico RAL 3020	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	200.76 MXN
03089-05-041510084	D	acero	rojo tráfico RAL 3020	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	215.04 MXN
03089-05-042612084	D	acero	rojo tráfico RAL 3020	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	229.60 MXN
03089-05-043816084	D	acero	rojo tráfico RAL 3020	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	244.16 MXN
03089-05-040408184	D	acero	rojo tráfico RAL 3020	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	200.76 MXN
03089-05-041510184	D	acero	rojo tráfico RAL 3020	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	215.04 MXN
03089-05-042612184	D	acero	rojo tráfico RAL 3020	6	M12x1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	229.60 MXN
03089-05-043816184	D	acero	rojo tráfico RAL 3020	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	244.16 MXN
03089-05-1404080	D	acero inoxidable	gris antracita RAL 7021	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	241.08 MXN
03089-05-1415100	D	acero inoxidable	gris antracita RAL 7021	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	256.76 MXN
03089-05-1426120	D	acero inoxidable	gris antracita RAL 7021	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	273.00 MXN
03089-05-1438160	D	acero inoxidable	gris antracita RAL 7021	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	288.96 MXN
03089-05-1404081	D	acero inoxidable	gris antracita RAL 7021	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	241.08 MXN
03089-05-1415101	D	acero inoxidable	gris antracita RAL 7021	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	256.76 MXN
03089-05-1426121	D	acero inoxidable	gris antracita RAL 7021	6	M12x1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	273.00 MXN
03089-05-1438161	D	acero inoxidable	gris antracita RAL 7021	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	288.96 MXN
03089-05-140408084	D	acero inoxidable	rojo tráfico RAL 3020	4	M8	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	241.08 MXN
03089-05-141510084	D	acero inoxidable	rojo tráfico RAL 3020	5	M10	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	256.76 MXN
03089-05-142612084	D	acero inoxidable	rojo tráfico RAL 3020	6	M12	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	273.00 MXN
03089-05-143816084	D	acero inoxidable	rojo tráfico RAL 3020	8	M16	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	288.96 MXN
03089-05-140408184	D	acero inoxidable	rojo tráfico RAL 3020	4	M8x1	20	5,3	44,5	15	23,8	13	4	8	13	1	6	12	2	241.08 MXN
03089-05-141510184	D	acero inoxidable	rojo tráfico RAL 3020	5	M10x1	25	6,7	52,2	17	28,5	15	5	10	17	1,3	6	12	7	256.76 MXN
03089-05-142612184	D	acero inoxidable	rojo tráfico RAL 3020	6	M12x1,5	30	8	61,7	20	34	17	6	12	19	1,8	8	15	15	273.00 MXN
03089-05-143816184	D	acero inoxidable	rojo tráfico RAL 3020	8	M16x1,5	40	10,7	81	26	45,3	23	8	16	24	2,3	8	19	20	288.96 MXN
