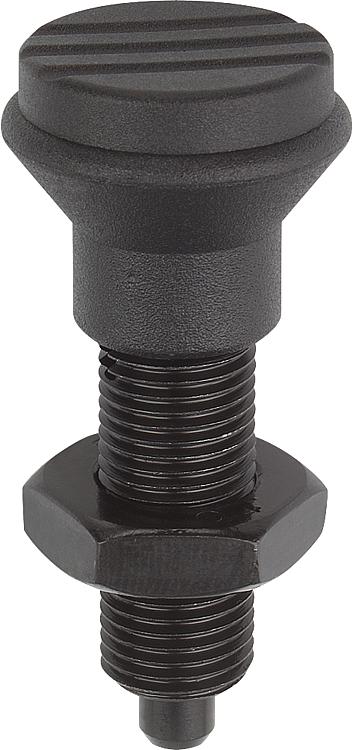

  5. Pernos de bloqueo de acero o acero inoxidable, sin collar, con botón de maniobra de plástico, con tapa
  6. Pernos de bloqueo de acero o acero inoxidable, sin collar, con botón de maniobra de plástico, con tapa y contratuerca
    7. 03094-02410
Abreviatura de designación
Perno de bloqueo
Forma
H
Tamaño
4
Versión 1
Sin ranura de bloqueo
Versión 2
Endurecido
Tipo de producto
sin collar
Material del cuerpo de base
acero inoxidable
Material del componente
termoplástico
COMP
gris antracita RAL 7021
Superficie cuerpo de base
endurecido
Llave del acero
1.4034
D1=Rosca
M20x1,5
D=Diámetro del perno
10
L=Longitud
80
Carrera S
10
Contratuerca
con contratuerca
D2
33
F x 30°
2,8
Fuerza del muelle final F2 aprox. N
34
Fuerza del muelle inicial F1 aprox. N
15
L1
40
L2
30
SW
30

Descripción

Material

Versión de acero:

Casquillo roscado y clavija de bloqueo de acero de corte fácil.



Versión en acero inoxidable:

Casquillo roscado 1.4305.

Clavija de bloqueo endurecida 1.4034.

Clavija de bloqueo no endurecido 1.4305.



Botón de maniobra termoplástico.

Versión
Versión de acero:
Casquillo roscado bruñido.
Clavija de bloqueo endurecida, rectificada y bruñida.

Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Clavija de bloqueo endurecida y rectificada, acabado natural.
Clavija de bloqueo no endurecida y rectificada, acabado natural.

Botón de maniobra gris negruzco RAL 7021.
Indicación
Puede suministrarse una arandela roscada para atornillar los pernos de bloqueo. Esta se desliza bajo el botón de maniobra desencajado de modo que los pernos de arrastre encajen en la ranura.
A petición
Modelos especiales.
