        Pernos de bloqueo de acero o acero inoxidable, sin collar, con botón de maniobra de plástico

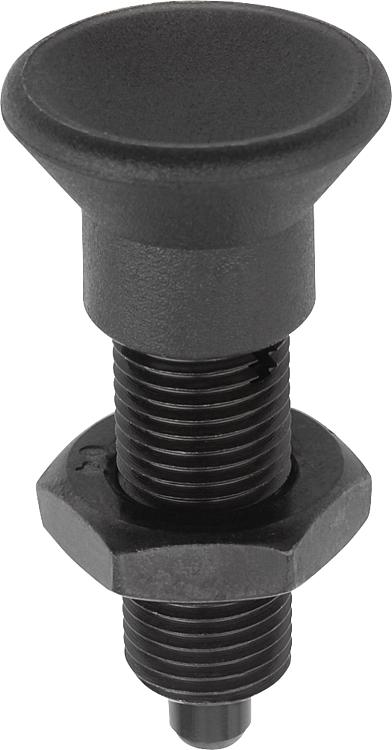

        Pernos de bloqueo de acero o acero inoxidable, sin collar, con botón de maniobra de plástico y contratuerca

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Versión:Versión de acero:
Casquillo roscado bruñido.
Clavija de bloqueo endurecida, rectificada y bruñida.

Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Clavija de bloqueo endurecida y rectificada, acabado natural.
Clavija de bloqueo no endurecida y rectificada, acabado natural.

Botón de maniobra gris negruzco RAL 7021.
Indicación:Puede suministrarse una arandela roscada para atornillar los pernos de bloqueo. Esta se desliza bajo el botón de maniobra desencajado de modo que los pernos de arrastre encajen en la ranura.A petición:Modelos especiales.Accesorios:Anillos distanciadores 03089.
Juegos de fijación para piezas de paredes finas 03094-10.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03093_H Pernos de bloqueo de acero o acero inoxidable, sin collar, con botón de maniobra de plástico y contratuerca

241 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Superficie cuerpo de base	D	D1	D2	L	L1	L2	Carrera S	SW	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Referencia de la arandela roscada	Precio
03093-2903	H	acero	endurecido	3	M6x0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	03094-99	168.27 MXN
03093-2004	H	acero	endurecido	4	M8x1	18	38,5	21	13,5	4	13	1,3	6	12	03094-90	159.84 MXN
03093-2105	H	acero	endurecido	5	M10x1	21	43,5	24	14,5	5	17	1,3	5	12	03094-91	152.31 MXN
03093-2206	H	acero	endurecido	6	M12x1,5	25	51,7	28	17,7	6	19	1,8	6	14	03094-92	164.05 MXN
03093-2308	H	acero	endurecido	8	M16x1,5	33	68	36	24	8	24	2,3	15	35	03094-93	199.86 MXN
03093-2410	H	acero	endurecido	10	M20x1,5	33	74	40	24	10	30	2,8	15	34	03094-94	297.09 MXN
03093-2412	H	acero	endurecido	12	M20x1,5	33	78	42	24	12	30	2,8	15	39	03094-94	325.99 MXN
03093-2516	H	acero	endurecido	16	M24x2	40	96	50	30	16	36	3,2	20	46	03094-95	370.83 MXN
03093-02903	H	acero inoxidable	endurecido	3	M6x0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	03094-99	309.13 MXN
03093-02004	H	acero inoxidable	endurecido	4	M8x1	18	38,5	21	13,5	4	13	1,3	6	12	03094-90	294.69 MXN
03093-02105	H	acero inoxidable	endurecido	5	M10x1	21	43,5	24	14,5	5	17	1,3	5	12	03094-91	280.84 MXN
03093-02206	H	acero inoxidable	endurecido	6	M12x1,5	25	51,7	28	17,7	6	19	1,8	6	14	03094-92	317.86 MXN
03093-02308	H	acero inoxidable	endurecido	8	M16x1,5	33	68	36	24	8	24	2,3	15	35	03094-93	377.16 MXN
03093-02410	H	acero inoxidable	endurecido	10	M20x1,5	33	74	40	24	10	30	2,8	15	34	03094-94	552.03 MXN
03093-02412	H	acero inoxidable	endurecido	12	M20x1,5	33	78	42	24	12	30	2,8	15	39	03094-94	606.52 MXN
03093-02516	H	acero inoxidable	endurecido	16	M24x2	40	96	50	30	16	36	3,2	20	46	03094-95	688.69 MXN
03093-12903	H	acero inoxidable	no endurecido	3	M6x0,75	14	31,5	17	11	3,5	10	0,8	4,5	10	03094-99	309.13 MXN
03093-12004	H	acero inoxidable	no endurecido	4	M8x1	18	38,5	21	13,5	4	13	1,3	6	12	03094-90	294.69 MXN
03093-12105	H	acero inoxidable	no endurecido	5	M10x1	21	43,5	24	14,5	5	17	1,3	5	12	03094-91	280.84 MXN
03093-12206	H	acero inoxidable	no endurecido	6	M12x1,5	25	51,7	28	17,7	6	19	1,8	6	14	03094-92	317.86 MXN
03093-12308	H	acero inoxidable	no endurecido	8	M16x1,5	33	68	36	24	8	24	2,3	15	35	03094-93	377.16 MXN
03093-12410	H	acero inoxidable	no endurecido	10	M20x1,5	33	74	40	24	10	30	2,8	15	34	03094-94	552.03 MXN
03093-12412	H	acero inoxidable	no endurecido	12	M20x1,5	33	78	42	24	12	30	2,8	15	39	03094-94	606.52 MXN
03093-12516	H	acero inoxidable	no endurecido	16	M24x2	40	96	50	30	16	36	3,2	20	46	03094-95	688.69 MXN
