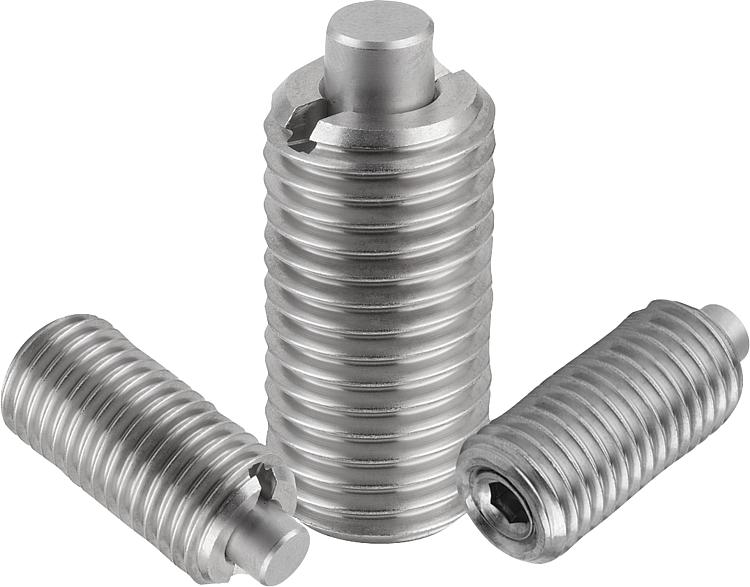

        Piezas de presión con resorte hexágono interior y perno de presión aplanado, acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Manguito 1.4305.
Perno de presión 1.4034.
Muelle 1.4310.

Versión:Acabado natural. Perno de presión endurecido.Indicación:Esta pieza de presión se utiliza principalmente como pasador expulsor y como tope elástico en la fabricación de herramientas.

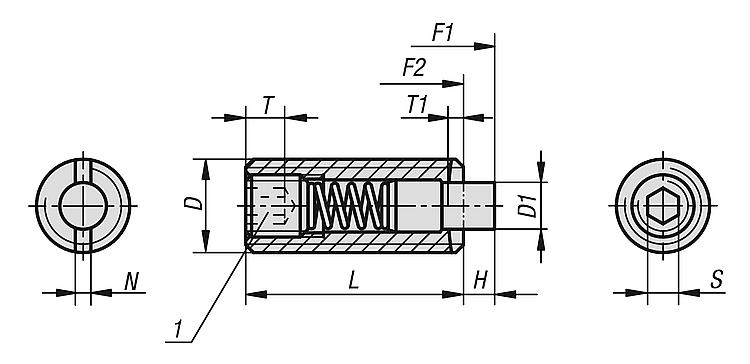

El accionamiento se realiza en sentido axial.Indicación sobre el dibujo:

1) Tornillo de sujeción pegado

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03055-01 Piezas de presión con resorte hexágono interior y perno de presión aplanado, acero inoxidable

287 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	H	L	T1	N	S	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Referencia de la lave de montaje	Precio
03055-01-05	M5	2,4	2,3	18	0,8	0,8	1,5	5	17	03040-905	138.60 MXN
03055-01-06	M6	2,7	2,5	20	1	1	2	6	17	03040-906	138.60 MXN
03055-01-08	M8	3,5	3	22	1,4	1,2	2,5	7	29	03040-908	158.76 MXN
03055-01-10	M10	4	3	22	1,4	1,6	3	8	31	03040-910	185.36 MXN
03055-01-12	M12	6	4	28	2	2	4	10	47	03040-912	236.32 MXN
03055-01-16	M16	7,5	5	32	2,5	2,5	5	38	85	03040-916	371.56 MXN
