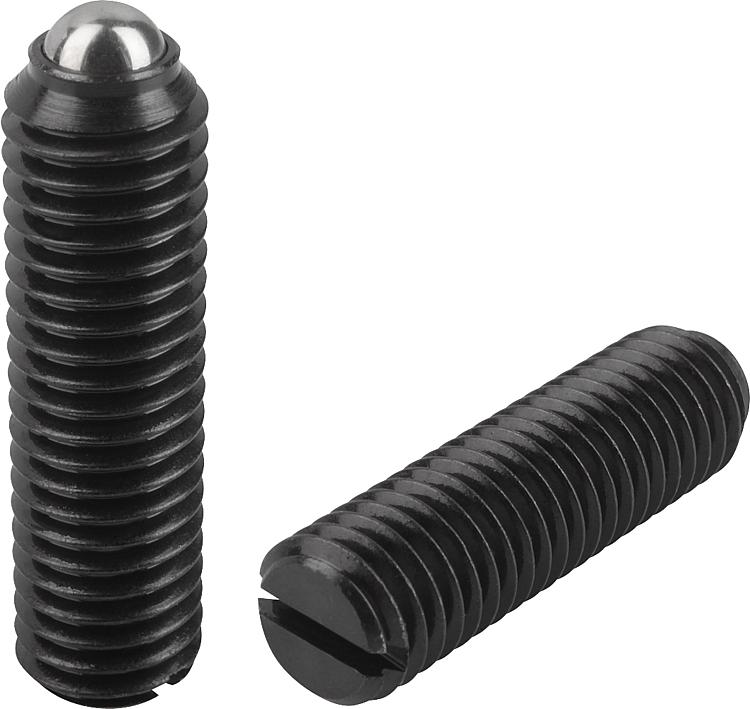

        Piezas de presión con resorte, ranura y bola, versión larga, fuerza del muelle estándar

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Bola de acero.
Muelle de acero para muelles cl. D.Versión:Bruñido. Bola endurecida.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03000 Piezas de presión con resorte, ranura y bola, versión larga, fuerza del muelle estándar

162 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	L	H	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03000-404	M4	2,5	16	0,8	0,6	4	10	26.88 MXN
03000-405	M5	3	20	0,9	0,8	6	11	26.88 MXN
03000-406	M6	3,5	25	1	1	9	13	26.88 MXN
03000-408	M8	5	30	1,5	1,2	15	30	35.84 MXN
03000-410	M10	6	35	2	1,6	20	40	40.04 MXN
03000-412	M12	8	40	2,5	2	30	55	58.24 MXN
03000-416	M16	10	45	3,5	2,5	65	125	78.40 MXN
