03020Piezas de presión con resorte y sensor de estado |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

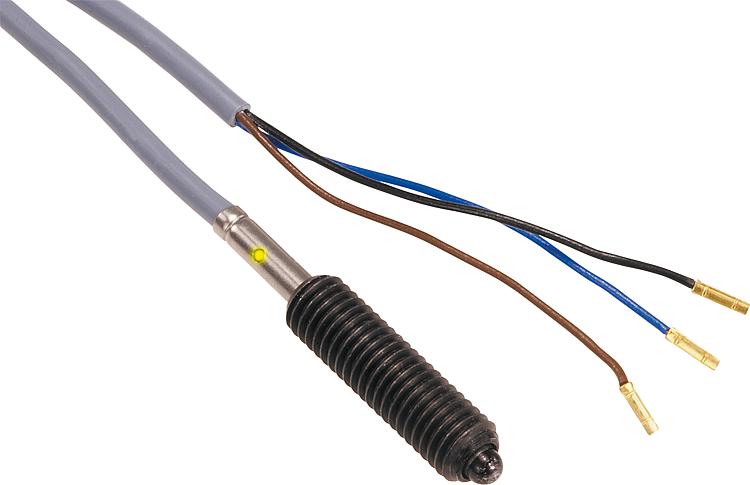

DescripciónDescripción del producto:Además de su función mecánica como elemento de enclavamiento y posicionamiento, las piezas de presión con resorte y sensor de estado sirven para consultar si un componente se encuentra en la posición deseada o no.
El sensor reconoce si el perno de presión está replegado o desplegado, permitiendo así un procesamiento electrónico de esa información de estado.
Material:Manguito, perno de presión y muelle de acero.
Estado de sensor de acero inoxidable.
Versión:Bruñido. Perno de presión endurecido.Indicación:El sensor de estado se conmuta con una carrera de H.Datos técnicos:Sensor inductivo:
Circuito de salida: PNP Normalmente abierto (NA) o contacto de apertura (NC)
Tensión de servicio: 10 - 30 V CC
Corriente de servicio: <200 mA
Distancia de conmutación: 0,8
Frecuencia de conmutación: 2000 Hz
A prueba de cortocircuitos: sí
Protegido contra polaridad inversa: sí
Grado de protección: IP67
Tipo de conexión: 2 m de cable de PVC
Homologación: CE

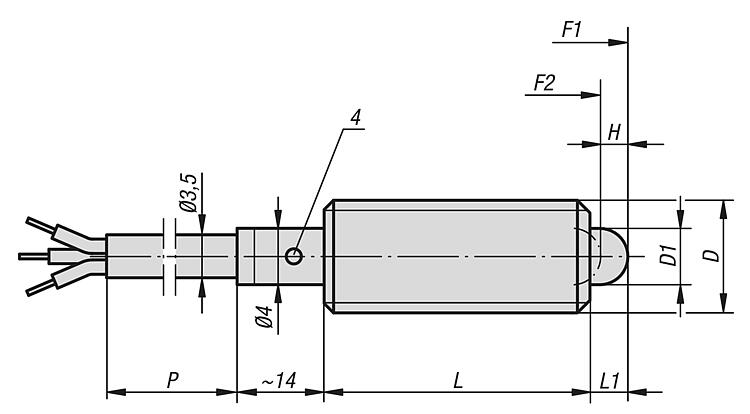

Aplicación:Las piezas de presión con resorte y sensor de estado permiten un control del proceso en función del estado. Además se puede garantizar así que una pieza de trabajo o un componente móvil se encuentre en el lugar deseado.Rango de temperatura:Rango de temperatura: -25 °C - +70 °CSeguridad:Las piezas de presión con resorte y sensor de estado no son aptas para asegurar personas.Indicación sobre el dibujo:4) Pantalla LED
BN = Marrón
BK = Negro
BU = Azul

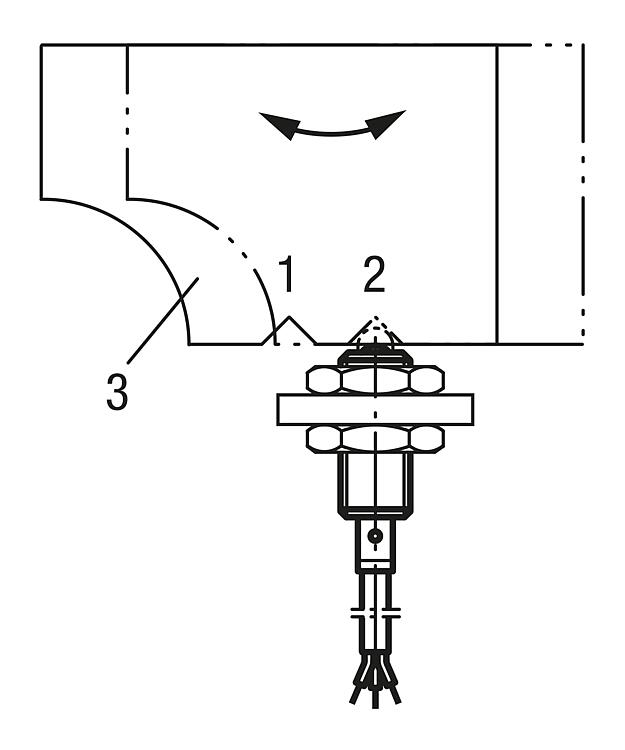

Ejemplo de aplicación de consulta de posición:
Pos. 1: deslizadera encajada
Pos. 2: deslizadera desencajada
3) Deslizadera DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia
| Versión 2 | D | D1 | H | L | L1 | Contacto de
conmutación a
partir de carrera H1 | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03020-5061 | contacto normalmente cerrado | M6 | 2,7 | 2 | 27 | 3 | 1,2 - 1,6 | 7 | 20 |  | | 1,469.72 MXN | | | 03020-5081 | contacto normalmente cerrado | M8 | 4 | 2 | 29 | 3 | 1,2 - 1,8 | 15 | 30 | | | 1,485.68 MXN | | | 03020-5101 | contacto normalmente cerrado | M10 | 4,5 | 3 | 36 | 4 | 2,2 - 2,8 | 26 | 44 | | | 1,561.56 MXN | | | 03020-5062 | contacto normalmente abierto | M6 | 2,7 | 2 | 27 | 3 | 1,2 - 1,6 | 7 | 20 | | | 1,469.72 MXN | | | 03020-5082 | contacto normalmente abierto | M8 | 4 | 2 | 29 | 3 | 1,2 - 1,8 | 15 | 30 | | | 1,485.68 MXN | | | 03020-5102 | contacto normalmente abierto | M10 | 4,5 | 3 | 36 | 4 | 2,2 - 2,8 | 26 | 44 | | | 1,561.56 MXN | |
