        Piezas de tracción y piezas de presión con resorte

Descripción del artículo/Imágenes del producto

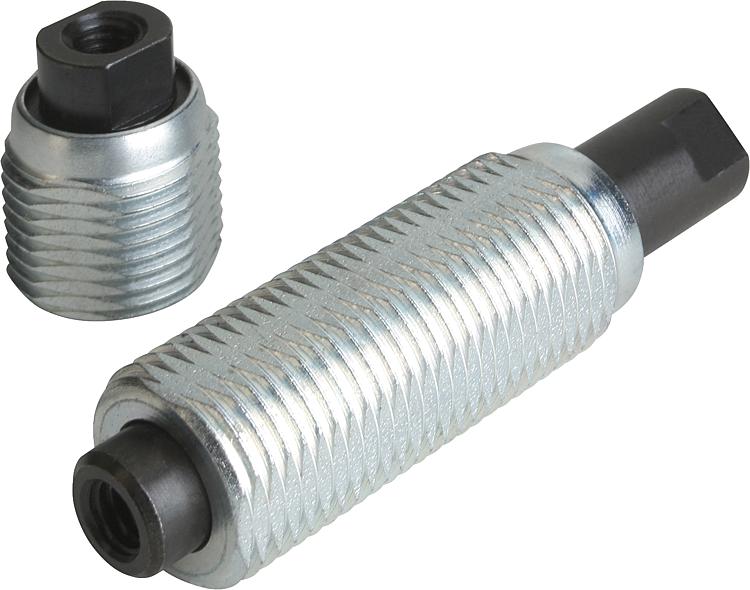

DescripciónMaterial:Acero.Versión:Manguito azul cincado,

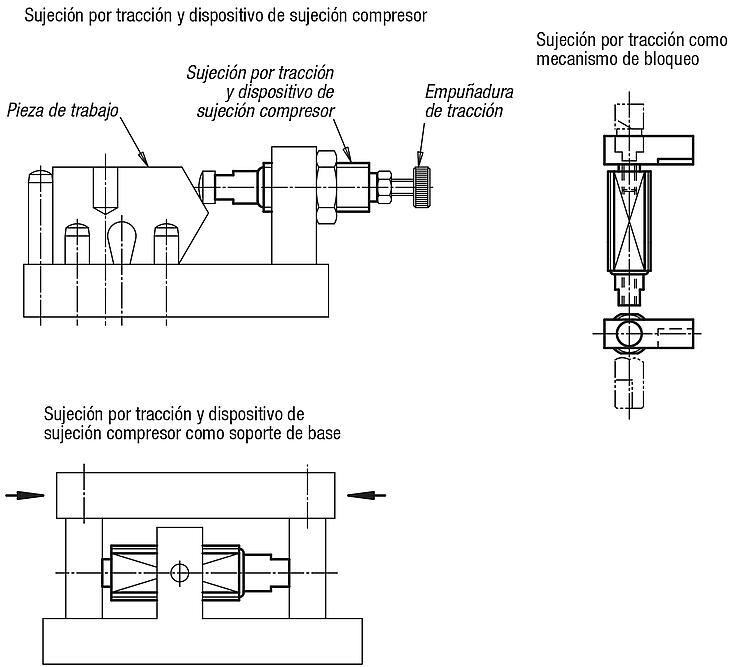

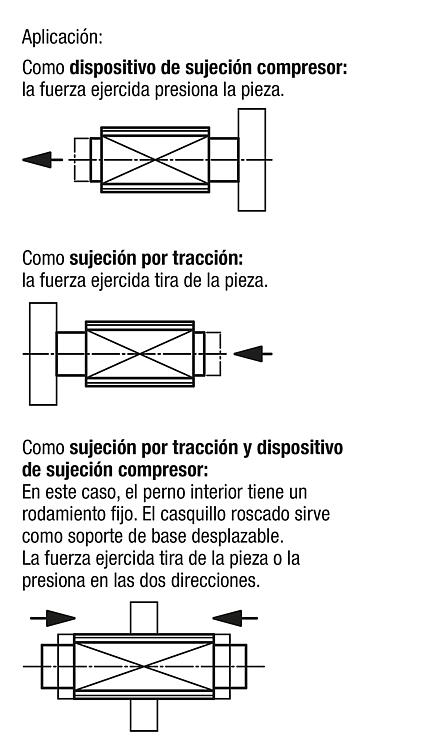

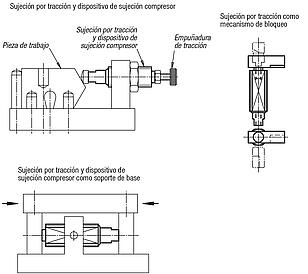

perno del muelle bruñido.Indicación:Gracias a la rosca de dos caras situada en el perno del muelle, se pueden realizar múltiples insertos para aplicaciones individuales, por ejemplo con prismas, pernos de presión, soportes con bola oscilante, empuñaduras, botones, tuercas moleteadas, etc.Montaje:Como protección contra torsión para el casquillo roscado, se recomienda el producto para retener tornillos LOCTITE 97990-243.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03338 Piezas de tracción y piezas de presión con resorte

318 kB

Planos

Selección/filtro de artículos

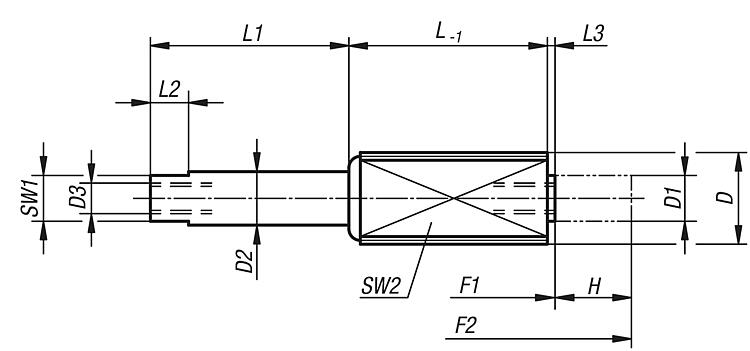

Referencia	D	D1	D2	D3	H	L	L1	L2	L3	SW1	SW2 Cuadrado	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03338-1202004	M12	6	7	M4x8	3,5	11	4,5	5	1	6	10	5	20	153.72 MXN
03338-1202006	M12	6	7	M4x8	6	18,5	7	5	1	6	10	5	20	161.84 MXN
03338-1202010	M12	6	7	M4x8	10	26	11	5	1	6	10	5	20	169.40 MXN
03338-1206003	M12	6	7	M4x8	3	11	4,5	5	1	6	10	12	40	153.72 MXN
03338-1206005	M12	6	7	M4x8	5	18,5	7	5	1	6	10	12	40	161.84 MXN
03338-1206008	M12	6	7	M4x8	8	26	11	5	1	6	10	12	40	169.40 MXN
03338-1212503	M12	6	7	M4x8	3	11	4,5	5	1	6	10	20	100	153.72 MXN
03338-1212505	M12	6	7	M4x8	5	18,5	7	5	1	6	10	20	100	161.84 MXN
03338-1212508	M12	6	7	M4x8	8	26	11	5	1	6	10	20	100	169.40 MXN
03338-1815004	M18x1,5	10	11	M6x12	4	17	6	6	2,5	9	16	50	150	161.84 MXN
03338-1815007	M18x1,5	10	11	M6x12	7	29,5	11,5	6	2,5	9	16	50	150	176.96 MXN
03338-1815013	M18x1,5	10	11	M6x12	12,5	45,5	16	6	2,5	9	16	50	150	191.24 MXN
