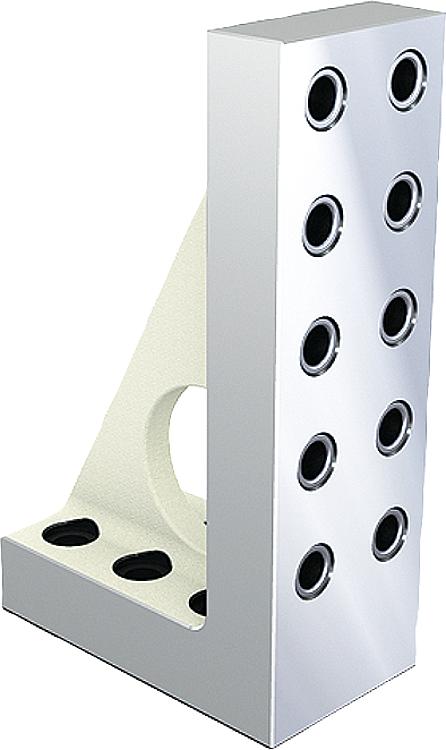

Escuadras de sujeción unilateral estrechas de fundición gris con perforaciones de retícula
Descripción del artículo/Imágenes del producto
DescripciónMaterial:GJL 300.Versión:Superficies de apoyo y superficies de sujeción con mecanizado de precisión.Indicación:Distancia entre retículas 50 ±0,02 mm. Las escuadras de sujeción son adecuadas para posicionar verticalmente y fijar las piezas de trabajo y los dispositivos. Para posicionar y fijar las escuadras de sujeción en las placas de retícula 01126 y las paletas 01148 se utilizan tornillos de ajuste 07533. Las escuadras de sujeción del tamaño M12 se fijan mediante tornillos de ajuste 07533-112065. Las escuadras de sujeción del tamaño M16 se fijan mediante tornillos de ajuste 07533-116065. Los tapones protectores para cerrar las perforaciones de retícula deben solicitarse por separado.Indicación sobre el dibujo:

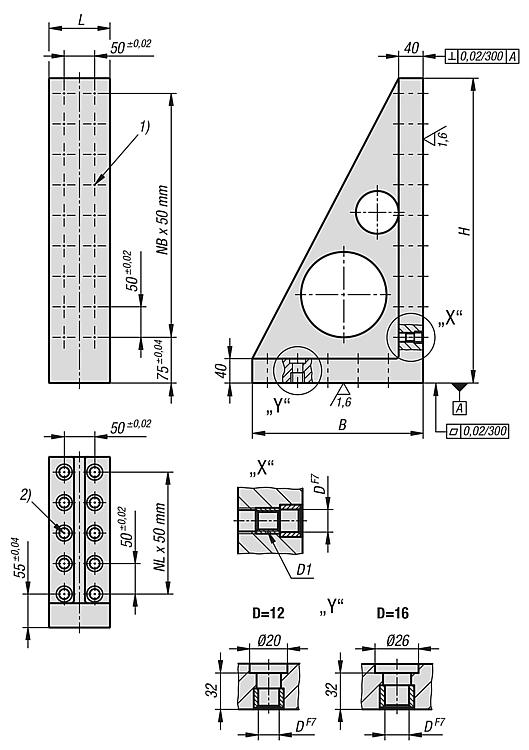

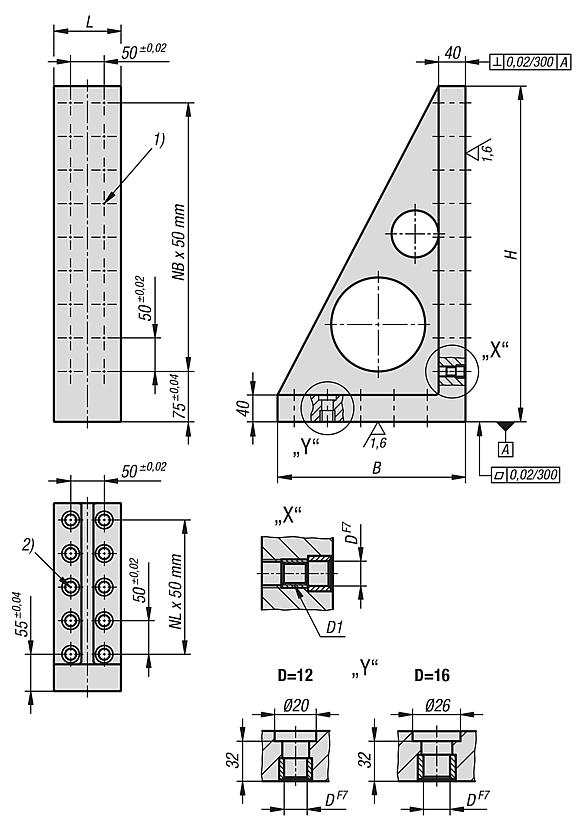

1) Perforación de retícula 2) Perforación para tornillo de ajuste
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
