        Escuadras de sujeción unilateral anchas de fundición gris con ranuras en T

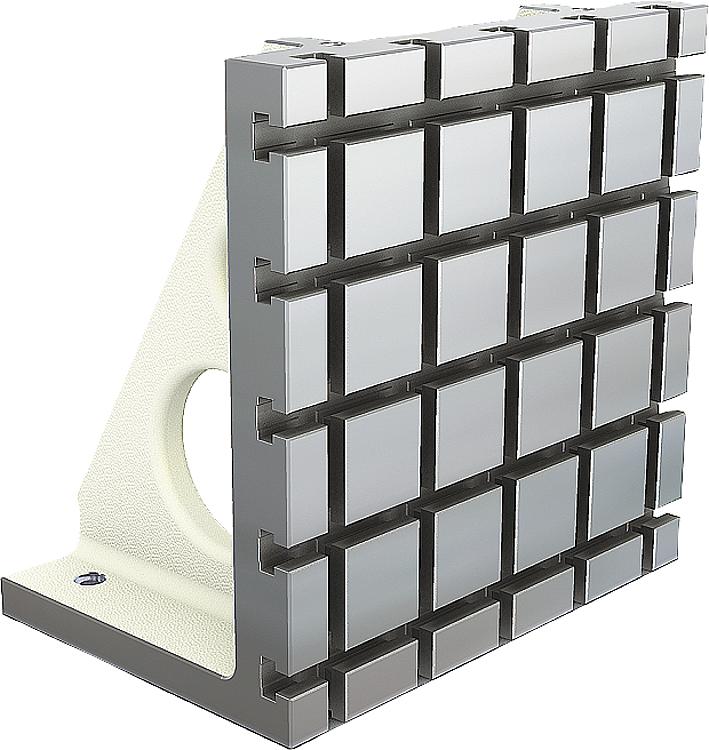

Descripción del artículo/Imágenes del producto

DescripciónMaterial:GJL 300.Versión:Superficies de apoyo y superficies de sujeción con mecanizado de precisión.Indicación:Las escuadras de sujeción son adecuadas para posicionar verticalmente y fijar las piezas de trabajo y los dispositivos. Estas escuadras de sujeción con ranuras en T ofrecen la posibilidad rápida y rentable de montar sujeciones de piezas con elementos de sujeción estandarizados. Las distancias precisas entre ranuras en sentido longitudinal y transversal garantizan una precisión de repetición elevada de las sujeciones.
El suministro incluye tornillos con ojo para el transporte.Indicación sobre el dibujo:

1) Perforación de pasada para tornillo de cabeza cilíndrica DIN 912

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 01251 Escuadras de sujeción unilateral anchas de fundición gris con ranuras en T

246 kB

Indicación técnica para el posicionamiento de los elementos básicos en las mesas de máquinas

1,5 MB

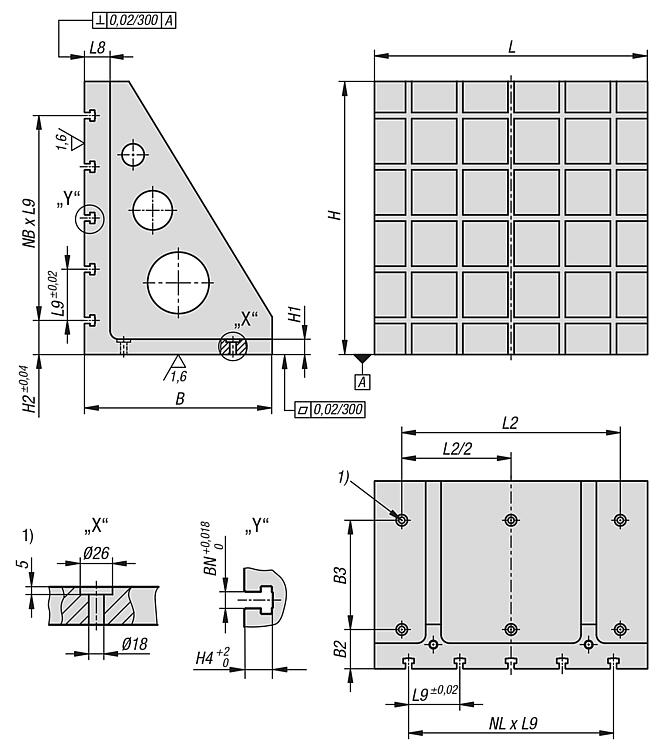

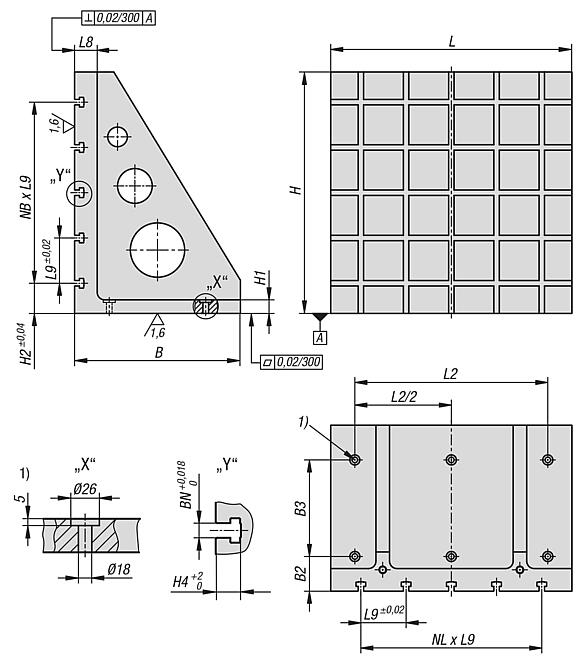

Planos

Selección/filtro de artículos

Referencia	L	B	H	H4	L2	B2	B3	H1	H2	L8	L9	BN=Ancho de ranura	NL=Cantidad en dirección longitudinal	NB=Cantidad en dirección transversal	Precio
01251-314302230	300	220	300	23	250	90	100	30	50	60	100	14	2	2	31,780.00 MXN
01251-314402840	400	300	400	23	320	90	160	30	50	60	100	14	3	3	54,572.00 MXN
01251-314503450	500	350	500	23	400	90	200	35	50	60	100	14	4	4	87,052.00 MXN
01251-314634363	630	450	630	23	500	100	250	40	65	65	125	14	4	4	135,408.00 MXN
01251-314805280	800	550	800	23	640	115	320	45	100	75	150	14	4	4	212,100.00 MXN
01251-318302230	300	220	300	30	250	90	100	30	50	60	100	18	2	2	31,780.00 MXN
01251-318402840	400	300	400	30	320	90	160	30	50	60	100	18	3	3	54,572.00 MXN
01251-318503450	500	350	500	30	400	90	200	35	50	60	100	18	4	4	87,052.00 MXN
01251-318634363	630	450	630	30	500	100	250	40	65	65	125	18	4	4	135,408.00 MXN
01251-318805280	800	550	800	30	640	115	320	45	100	75	150	18	4	4	212,100.00 MXN
