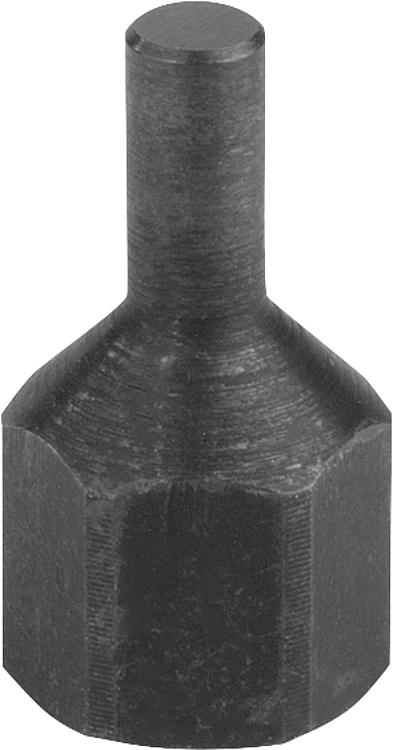

        Pernos de apoyo en forma de clavija con rosca interior

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Tratado en caliente, bruñido.
Superficie de apoyo endurecida por inducción y pulida.Indicación:Los pernos de apoyo se pueden emplear tanto a modo de soporte estable y de alta precisión, como a modo de tope.
Gracias a su forma de clavija, estos pernos también se pueden utilizar en piezas con puntos de apoyo estrechos.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02027 Pernos de apoyo en forma de clavija con rosca interior

122 kB

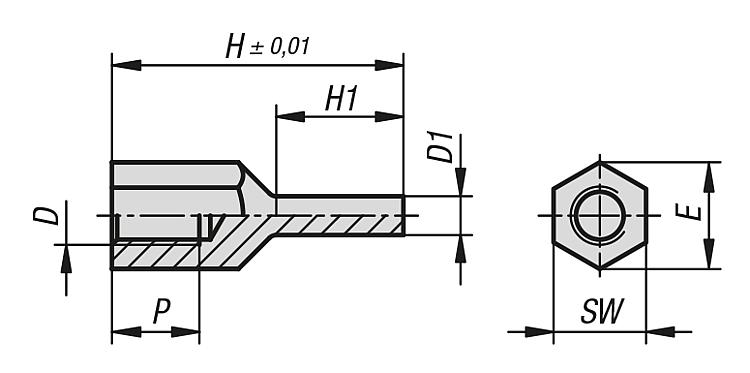

Planos

Selección/filtro de artículos

Referencia	D	D1	E	H	H1	P	SW	Precio
02027-2060420	M6	4	11	20	8,5	6	10	252.56 MXN
02027-2060430	M6	4	11	30	13,5	9	10	257.60 MXN
02027-2080430	M8	4	14,4	30	13	10	13	272.44 MXN
02027-2080440	M8	4	14,4	40	18	14	13	276.36 MXN
02027-2080630	M8	6	14,4	30	13	10	13	280.00 MXN
02027-2080640	M8	6	14,4	40	18	14	13	283.36 MXN
02027-2100630	M10	6	19	30	12	10	17	290.92 MXN
02027-2100650	M10	6	19	50	25	15	17	307.16 MXN
02027-2100830	M10	8	19	30	12	10	17	300.16 MXN
02027-2100850	M10	8	19	50	25	15	17	314.72 MXN
02027-2120640	M12	6	21,2	40	18	12	19	313.04 MXN
02027-2120660	M12	6	21,2	60	28	18	19	327.04 MXN
02027-2120840	M12	8	21,2	40	18	12	19	320.32 MXN
02027-2120860	M12	8	21,2	60	28	18	19	334.60 MXN
