02009Soportes con bola oscilante ajustables con junta tórica,... |
Volver |
|
|

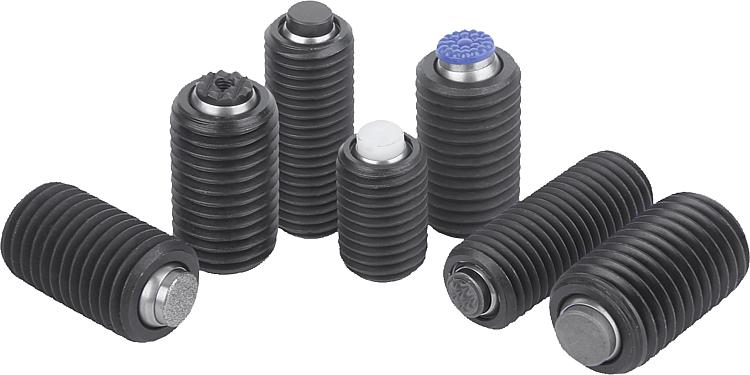

DescripciónMaterial:Cuerpo: acero para temple y revenido. Bola: acero resistente a los ácidos y a la corrosión. Inserto: Formas C, F y M de acero para herramientas. Forma K de POM. Forma E de acero inoxidable. Forma O, acero inoxidable con superficie de diamante. Forma P, acero inoxidable con superficie de poliuretano.Versión:Cuerpo tratado en caliente y bruñido. Bola endurecida con acabado natural. Inserto: Formas C y F, endurecido y bruñido. Forma M con acanaladura de metal duro bruñido. Forma K, blanco. Forma E, endurecido, acabado natural. Forma O, superficie de diamante equiparable a granos abrasivos de 100. Forma P, superficie de poliuretano, dureza de 60° Shore.Indicación:Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo brutas y tratadas. Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos. La bola se puede retirar de la carcasa ejerciendo una ligera presión sobre el tornillo de cabeza cilíndrica.

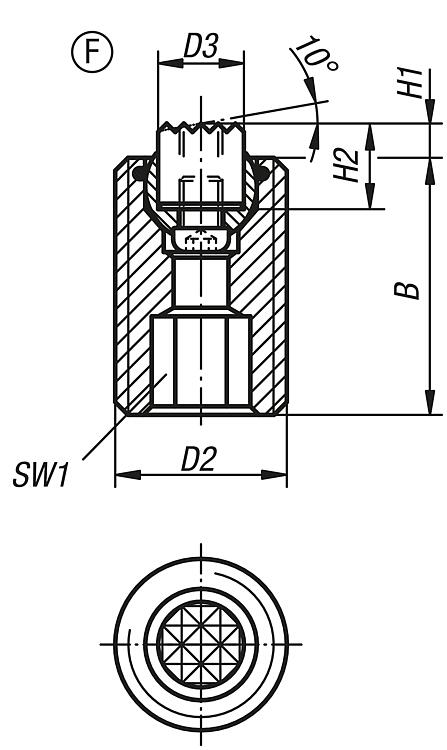

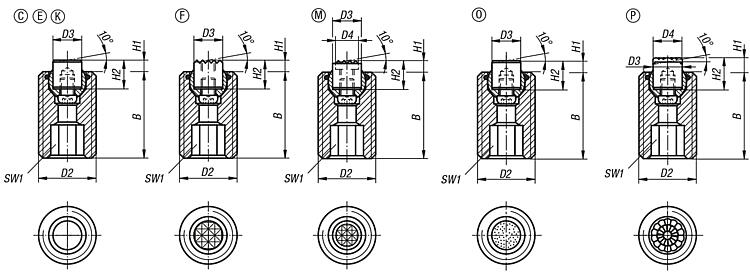

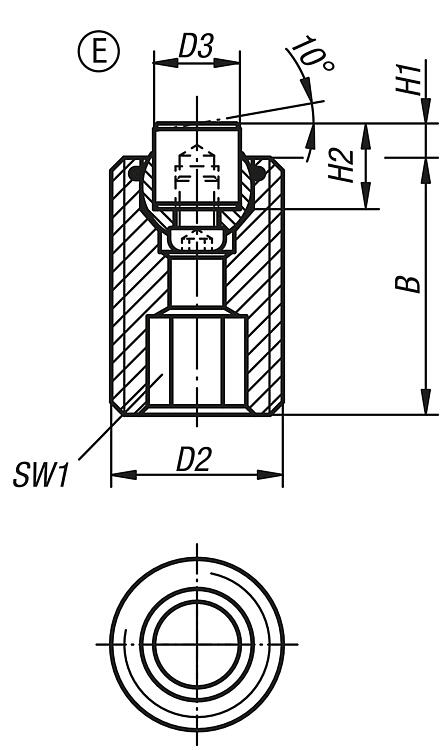

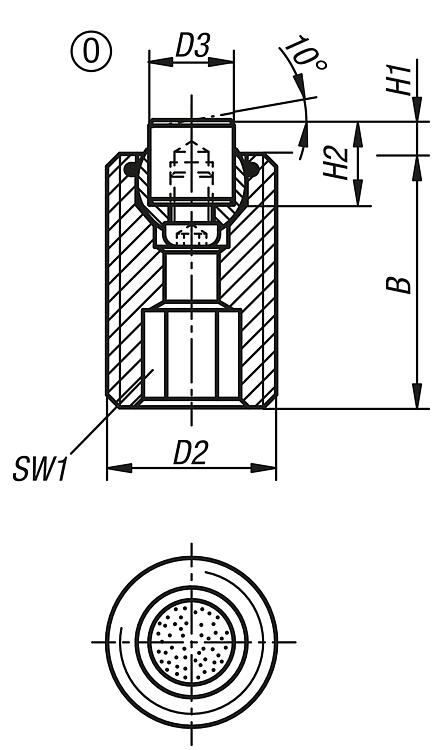

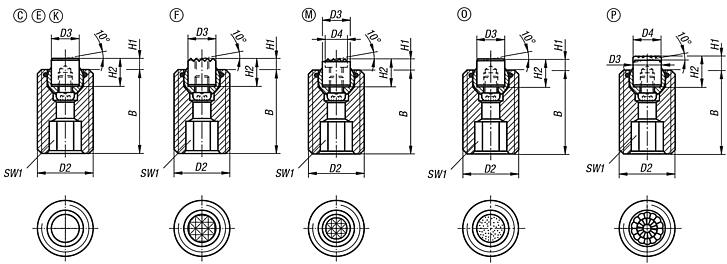

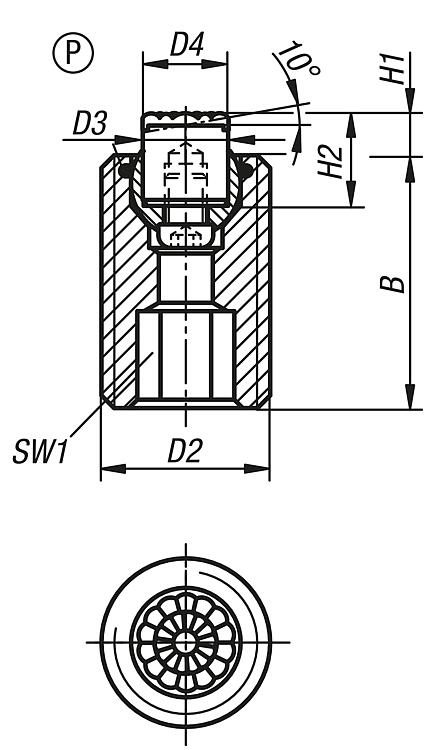

Bola asegurada contra torsiones.Ventajas:Alta rentabilidad gracias a los insertos intercambiables. La junta tórica integrada sostiene la bola e impide la entrada de agua y partículas extrañas. Esto garantiza un movimiento homogéneo.Indicación sobre el dibujo:Forma C: inserto de acero aplanado, plano Forma E: inserto de acero inoxidable aplanado, plano Forma F: pinza aplanada, con acanaladura Forma K: inserto POM aplanado, plano Forma M: pinza aplanada, con acanaladura de metal duro Forma O: inserto de acero inoxidable con superficie de diamante Forma P: inserto de acero inoxidable con superficie de poliuretano DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
|
|
|
|

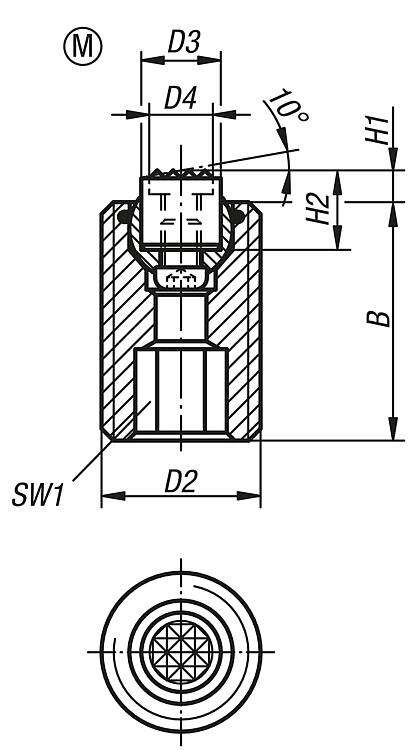

Soportes con bola oscilante ajustables con junta tórica, insertos intercambiables y hexágono interior, forma M, pinza aplanada, con acanaladura de metal duro |
Más información |
Selección/filtro de artículos |
|
Referencia | Forma | B | D2 | D3 | D4 | H1 | H2 | SW1 | Ø de bola | Capacidad de carga máx. kN (solo con carga estática) | Referencia de la pinza | CAD | Acc. | Precio | Pedir |
---|
02009-920X030 | M | 30 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | 07113-10107 | | | 2,058.28 MXN | | 02009-920X050 | M | 50 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | 07113-10107 | | | 2,085.44 MXN | | 02009-920X070 | M | 70 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | 07113-10107 | | | 2,160.48 MXN | | 02009-924X040 | M | 40 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | 07113-12107 | | | 2,476.32 MXN | | 02009-924X080 | M | 80 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | 07113-12107 | | | 2,616.32 MXN | |
|
|
|
