        Soportes con bola oscilante ajustables con junta tórica y hexágono interior

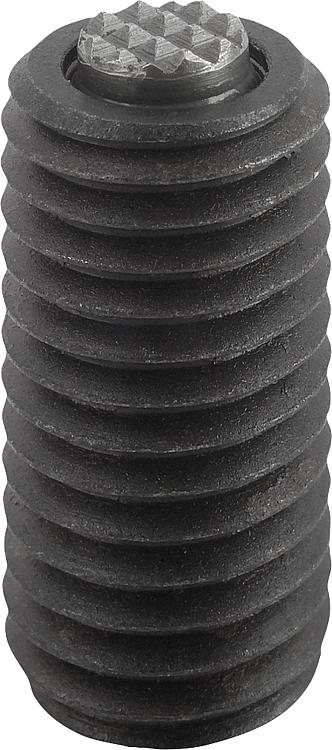

        Soportes con bola oscilante ajustables, con junta tórica y hexágono interior, forma F, bola de acero aplanada, con acanaladura

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo de acero para temple y revenido.
Bola de acero para herramientas.Versión:Cuerpo tratado en caliente. Bola endurecida bruñida. Indicación:Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo. Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos.

Bola asegurada contra torsiones.Ventajas:La junta tórica integrada sostiene la bola e impide la entrada de agua y partículas extrañas.
Esto garantiza un movimiento homogéneo.
El hexágono interior permite un ligero ajuste y posicionamiento en perforaciones de pasada.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02008_F Soportes con bola oscilante ajustables, con junta tórica y hexágono interior, forma F, bola de acero aplanada, con acanaladura

195 kB

Planos

Selección/filtro de artículos

Referencia	Forma	B	D2	D3	H1	SW1	Ø de bola	Capacidad de carga máx. kN (solo con carga estática)	Precio
02008-312X025	F	25	M12	6	1,5	6	7	15	1,080.80 MXN
02008-312X035	F	35	M12	6	1,5	6	7	15	1,097.60 MXN
02008-312X050	F	50	M12	6	1,5	6	7	15	1,110.76 MXN
02008-316X025	F	25	M16	8,5	1,5	8	10	23	1,192.24 MXN
02008-316X035	F	35	M16	8,5	1,5	8	10	23	1,200.64 MXN
02008-316X050	F	50	M16	8,5	1,5	8	10	23	1,221.36 MXN
