Soportes con bola oscilante ajustables con junta tórica y hexágono interior
02008

Soportes con bola oscilante ajustables con junta tórica y...

Volver

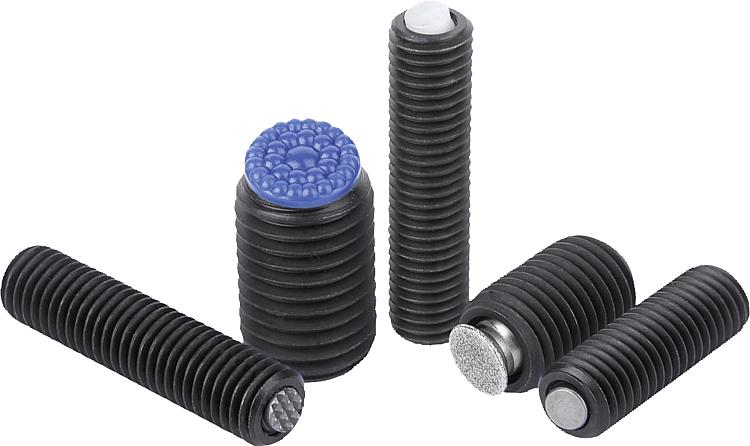

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Cuerpo de acero para temple y revenido.
Bola:
Formas C y F, acero para herramientas.
Forma K de POM.
Forma O, acero inoxidable con superficie de diamante.
Forma P, acero inoxidable con superficie de poliuretano.
Versión:Cuerpo tratado en caliente y bruñido.
Bola:
Formas C y F, endurecida y bruñida.
Forma K, bola de POM de color blanco.
Forma O, superficie equiparable a granos abrasivos de 100.
Forma P, poliuretano, dureza de 60° Shore.
Indicación:Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo. Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos.

Bola asegurada contra torsiones.

Forma O: la superficie abrasiva de diamante está firmemente soldada a la bola. Resulta ideal como soporte de aplicaciones lisas o resbaladizas con un mínimo de presión de sujeción. En este caso, las partículas de diamante transmiten una alta fuerza de retención sobre una superficie muy pequeña con el mínimo impacto. La superficie de diamante ofrece una excelente resistencia al desgaste.

Forma P: la superficie de poliuretano está firmemente unida a la bola por vulcanización. Es resistente a la abrasión y no destiñe. Ofrece una protección óptima para evitar daños en superficies delicadas. La superficie perlada admite una alta fuerza de retención y permite el escape del aire, de modo que no se produce ningún efecto de succión entre la superficie de contacto y el soporte con bola oscilante.
Ventajas:La junta tórica integrada sostiene la bola e impide la entrada de agua y partículas extrañas.
Esto garantiza un movimiento homogéneo.
El hexágono interior permite un ligero ajuste y posicionamiento en perforaciones de pasada.

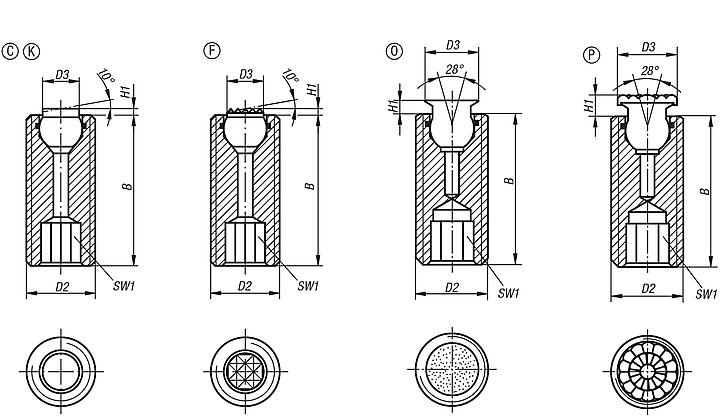

Indicación sobre el dibujo:
Forma C: bola de acero aplanada, plana
Forma F: bola de acero aplanada, con acanaladura
Forma K: bola POM aplanada, plana
Forma O: bola de acero inoxidable con superficie de diamante
Forma P: bola de acero inoxidable con superficie de poliuretano
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 02008 Soportes con bola oscilante ajustables con junta tórica y hexágono interior 219 kB

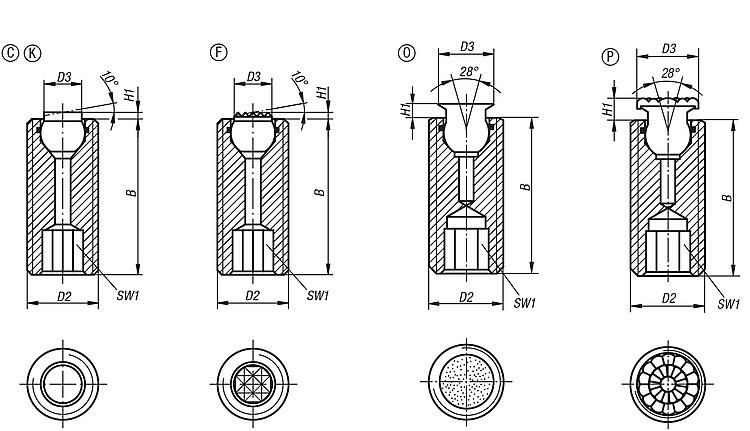

Planos (vista completa)

Soportes con bola oscilante ajustables con junta tórica y hexágono interior

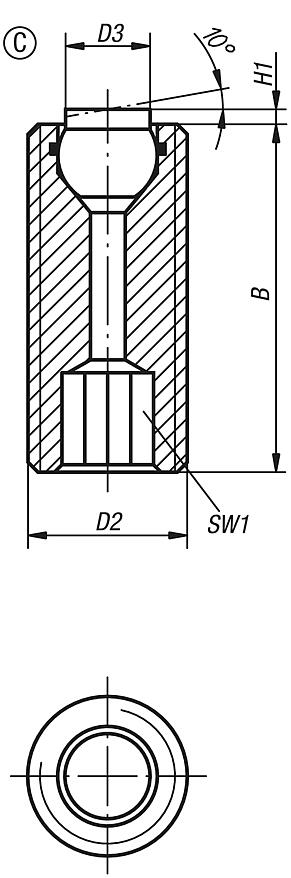

Soportes con bola oscilante ajustables, con junta tórica y hexágono interior, forma C, bola de acero aplanada, plana

Más información

Planos

Soportes con bola oscilante ajustables, con junta tórica y hexágono interior, forma C, bola de acero aplanada, plana

Selección/filtro de artículos

ReferenciaFormaD1D2LSW1Ø de
bola
Capacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02008-112X025CM126256715 867.44 MXN
02008-112X035CM126356715 875.00 MXN
02008-112X050CM126506715 885.92 MXN
02008-116X025CM168,52581023 947.24 MXN
02008-116X035CM168,53581023 954.24 MXN
02008-116X050CM168,55081023 972.72 MXN

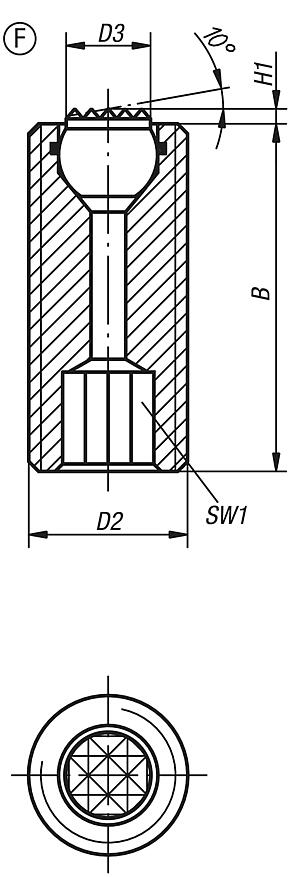

Soportes con bola oscilante ajustables, con junta tórica y hexágono interior, forma F, bola de acero aplanada, con acanaladura

Más información

Planos

Soportes con bola oscilante ajustables, con junta tórica y hexágono interior, forma F, bola de acero aplanada, con acanaladura

Selección/filtro de artículos

ReferenciaFormaD1D2LSW1Ø de
bola
Capacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02008-312X025FM126256715 907.76 MXN
02008-312X035FM126356715 922.04 MXN
02008-312X050FM126506715 932.96 MXN
02008-316X025FM168,52581023 1,001.28 MXN
02008-316X035FM168,53581023 1,008.56 MXN
02008-316X050FM168,55081023 1,026.20 MXN

Soportes con bola oscilante ajustables, con junta tórica y hexágono interior, forma K, bola de POM aplanada, plana

Más información

Planos

Soportes con bola oscilante ajustables, con junta tórica y hexágono interior, forma K, bola de POM aplanada, plana

Selección/filtro de artículos

ReferenciaFormaD1D2LSW1Ø de
bola
Capacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02008-712X025KM12625672 839.44 MXN
02008-712X035KM12635672 846.16 MXN
02008-712X050KM12650672 857.08 MXN
02008-716X025KM168,5258104 907.76 MXN
02008-716X035KM168,5358104 918.40 MXN
02008-716X050KM168,5508104 932.96 MXN

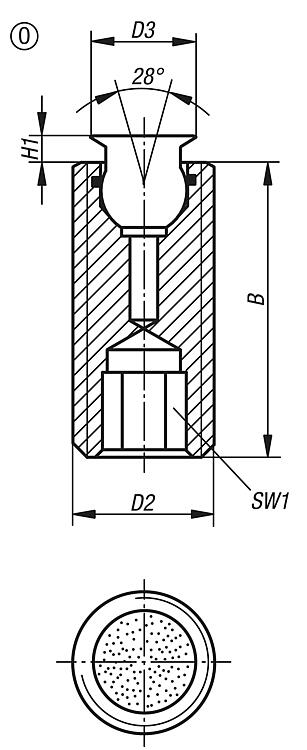

Soportes con bola oscilante ajustables con junta tórica y hexágono interior, forma O, bola de acero inoxidable con superficie de diamante

Más información

Planos

Soportes con bola oscilante ajustables con junta tórica y hexágono interior, forma O, bola de acero inoxidable con superficie de diamante

Selección/filtro de artículos

ReferenciaFormaD1D2LL3SW1Ø de
bola
Capacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02008-510X026OM10626,51,555- 847.84 MXN
02008-510X036OM10636,51,555- 856.80 MXN
02008-510X051OM10651,51,555- 869.12 MXN
02008-512X027OM1282726715,4 942.48 MXN
02008-512X037OM1283726715,4 952.28 MXN
02008-512X052OM1285226715,4 965.72 MXN
02008-516X028OM161128381023,3 1,004.08 MXN
02008-516X038OM161138381023,3 1,011.64 MXN
02008-516X053OM161153381023,3 1,045.24 MXN
02008-520X033OM2014333101337,7 1,150.24 MXN
02008-520X053OM2014533101337,7 1,169.84 MXN
02008-520X073OM2014733101337,7 1,251.88 MXN

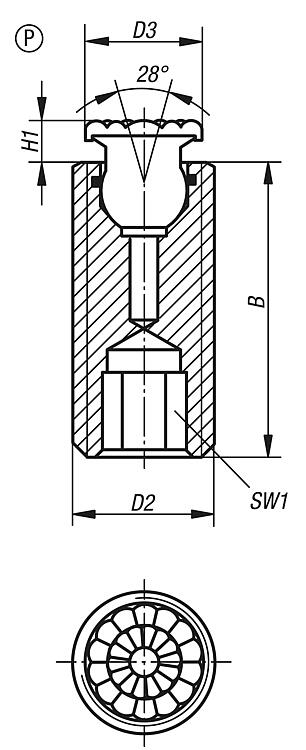

Soportes con bola oscilante ajustables con junta tórica y hexágono interior, forma P, bola de acero inoxidable con superficie de poliuretano

Más información

Planos

Soportes con bola oscilante ajustables con junta tórica y hexágono interior, forma P, bola de acero inoxidable con superficie de poliuretano

Selección/filtro de artículos

Referencia

Forma

D1D2LL3SW1Ø de
bola
CADAcc.PrecioPedir
02008-610X028PM10828,53,555 822.64 MXN
02008-610X038PM10838,53,555 832.16 MXN
02008-610X053PM10853,53,555 843.92 MXN
02008-612X029PM121029467 918.40 MXN
02008-612X039PM121039467 928.20 MXN
02008-612X054PM121054467 942.20 MXN
02008-616X030PM1613305810 960.12 MXN
02008-616X040PM1613405810 968.24 MXN
02008-616X055PM1613555810 1,001.56 MXN
02008-620X035PM20163551013 1,102.64 MXN
02008-620X055PM20165551013 1,121.96 MXN
02008-620X075PM20167551013 1,204.28 MXN
