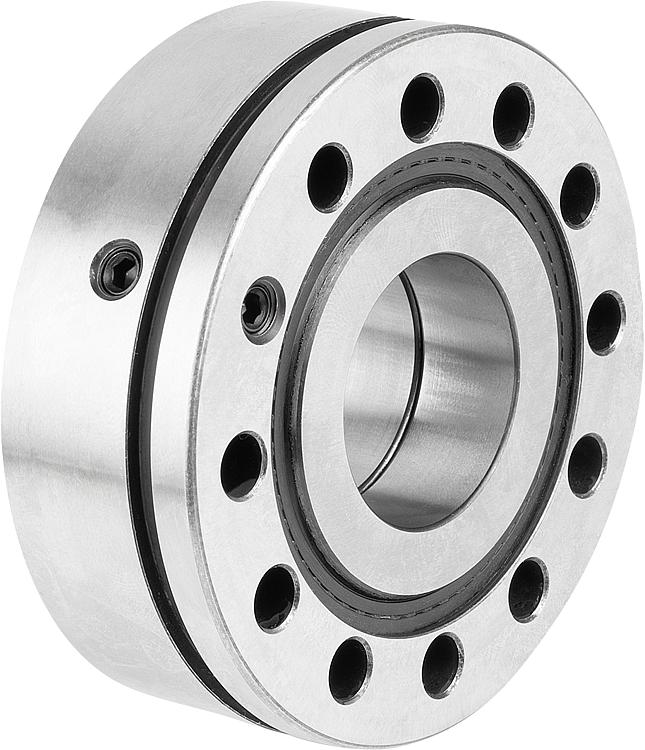

23806-01_DRodamientos oblicuos de bolas axial de acero de doble hilera,... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Carcasa de acero.
Junta de caucho nitrilo.Versión:Superficies laterales pulidas.Datos técnicos:Todos los rodamientos se suministran listos para el montaje con la grasa lubricante tipo KE2P-35 según DIN 51825.
La tolerancia del eje y de la carcasa se corresponden con las clases de tolerancia de redondez IT2 y de perpendicularidad IT4.Aplicación:Para guardar accionamientos roscados.Rango de temperatura:De -30 °C a +120 °C.Montaje:Para el montaje de husillos roscados deberían utilizarse tuercas ranuradas de precisión.
Apretar las tuercas ranuradas de precisión en el montaje con el par de apriete doble, aflojar ligeramente y apretar con el par de apriete previsto para compensar los posibles efectos de asentamiento.
Apretar los tornillos de fijación en cruz hasta máx. 70 % del límite elástico.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Símbolo | Versión 1 | Forma | B | B1 | B2 | D
| D1 | D2 | D3 | D4 | D5 | R | R1 | α | β | M | Par de apriete
tuerca ranurada de precisión
Nm | Velocidad
límite
r. p. m. | CAD | Acc. | Precio | Pedir |
|---|
| 23806-01-103008028 | 3080-2RS | de doble hilera | D | 28 -0,25 | 3 | 19 | 30-0,005 | 80-0,01 | 45,5 | 54 | 6,6 | 63 | 0,3 | 0,6 | 60° | 30° | M6 | 32 | 2200 |  | | 7,341.32 MXN | |
Referencia
| Símbolo | Capacidades de
carga estáticas
N | Capacidades de
carga dinámicas
N | Rigidez
axial
N/μm | Rigidez al ladeo
Nm/mrad | Momento de fricción de cojinetes
Nm
| Momento de
inercia
Kg.cm² | Excentricidad axial
μm | Juego
radial | Perforación
Dimensión
μm | Diámetro exterior
Dimensión
μm | Anchura
Dimensión
μm | CAD | Acc. | Precio | Pedir |
|---|
| 23806-01-103008028 | 3080-2RS | 64000 | 29000 | 850 | 300 | 0,50 | 0,730 | 2,5 | tensarse previamente | 0-5 | 0-10 | 0-250 | | | 7,341.32 MXN | |
