        Discos de compresión de acero inoxidable, forma A

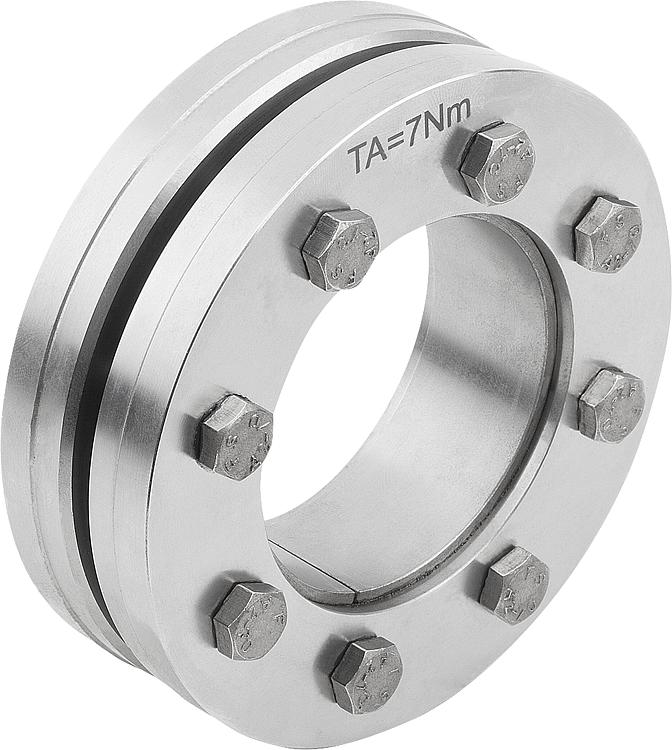

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero inoxidable 1.4057.

Versión:Acabado natural.Indicación:Discos de contracción para conectar un eje hueco a un árbol. Se colocan en el cubo desde el exterior y generan tensión sobre el cubo con la reducción de su diámetro interior mediante superficies cuneiformes. De esta forma se produce un ajuste de presión entre el cubo y el árbol. Son adecuados para cargas estáticas, dinámicas y con sacudidas.

- Para momentos de torsión muy elevados
- Sin desplazamiento axial del árbol o el cubo durante el montaje
- Autocentrante

23380-01-4072 Ejecución con tornillos de alta resistencia (ISO 4762).Montaje:Retirar los seguros de transporte disponibles. Limpiar el árbol y el diámetro interior y exterior del cubo, aplicar una ligera capa de aceite. No utilizar MoS2 ni grasa. Deslizar el disco de contracción en el cubo. A continuación, deslizar en el árbol la unidad (disco de contracción / cubo) y colocar en posición. Apretar en serie los tornillos tensores ligeramente con la mano. A continuación, apretar en serie en varios pasos los tornillos tensores mediante una llave dinamométrica al par de apriete MS indicado.
1er paso aprox. 33 % MS
2er paso aprox. 66 % MS
3er paso 100 % MS

Desmontaje: desenroscar en serie todos los tornillos por etapas, pero sin que se suelten totalmente de la rosca. Normalmente, el disco de contracción se suelta por sí mismo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23380-01 Discos de compresión de acero inoxidable, forma A

276 kB

Resumen de juegos de dispositivos de sujeción y discos de compresión

80,8 kB

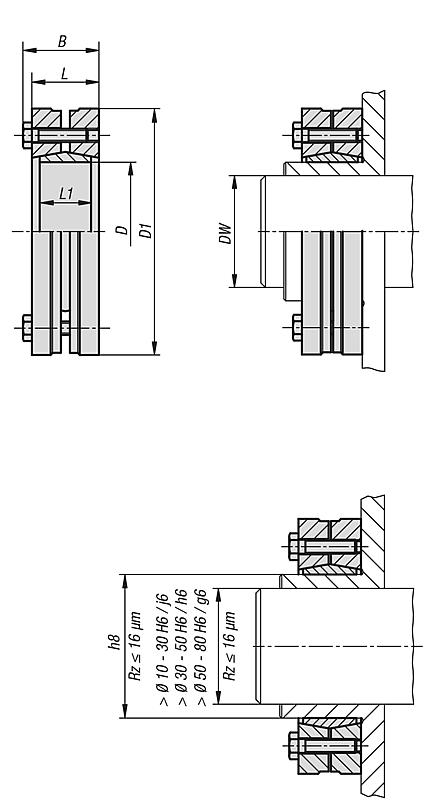

Planos

Selección/filtro de artículos

Referencia	Con par de apriete MS Momento de torsión transmisible M Nm	Presión superficial en el cubo P N/mm²	Número de tornillos de sujeción	Par de apriete de los tornillos de sujeción MS Nm	Precio
23380-01-2450	141/185/220	213	6 x M5	3	2,021.32 MXN
23380-01-3060	212/240/265	180	7 x M5	3	2,138.92 MXN
23380-01-3672	325/405/485	175	5 x M6	7	2,464.56 MXN
23380-01-3872	490/515/560	207	6 x M6	8,5	2,907.24 MXN
23380-01-4072	622/631/691	304	6 x M6	12	3,064.32 MXN
23380-01-4480	340/480/525	185	7 x M6	7	3,064.32 MXN
23380-01-4880	615/720/841	185	7 x M6	8,5	3,113.04 MXN
23380-01-5090	635/740/850	181	9 x M6	7	3,145.80 MXN
23380-01-55100	595/745/900	146	8 x M6	7	3,418.24 MXN
23380-01-62110	1150/1275/1450	195	12 x M6	7	4,145.96 MXN
23380-01-68115	905/1060/1450	145	10 x M6	7	4,191.88 MXN
23380-01-75138	995/1310/1725	140	7 x M8	15	4,314.80 MXN
23380-01-80145	1150/1275/1450	132	7 x M8	15	4,481.12 MXN

Referencia	D	D1	DW	B	L	L1	Precio
23380-01-2450	24	50	19/20/21	25	21	15	2,021.32 MXN
23380-01-3060	30	60	24/25/26	27	23	18	2,138.92 MXN
23380-01-3672	36	72	28/30/31	29	25	19	2,464.56 MXN
23380-01-3872	38	72	29/30/31	31	27	21	2,907.24 MXN
23380-01-4072	40	72	30/31/32	31	27	21	3,064.32 MXN
23380-01-4480	44	80	32/35/36	30	28	22	3,064.32 MXN
23380-01-4880	48	80	36/38/40	33	30	22	3,113.04 MXN
23380-01-5090	50	90	38/40/42	34	30	22	3,145.80 MXN
23380-01-55100	55	100	42/45/48	35	31	23	3,418.24 MXN
23380-01-62110	62	110	48/50/52	36	32	23	4,145.96 MXN
23380-01-68115	68	115	50/55/60	37	33	23	4,191.88 MXN
23380-01-75138	75	138	55/60/65	39	33	25	4,314.80 MXN
23380-01-80145	80	145	60/65/70	39	33	25	4,481.12 MXN
