        Discos de compresión, forma B

Descripción del artículo/Imágenes del producto

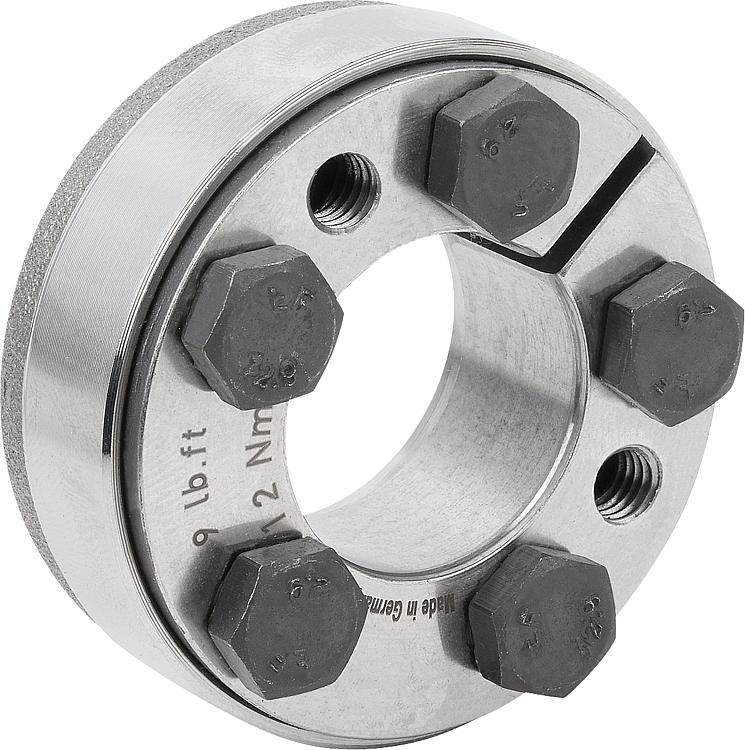

DescripciónMaterial:Acero.Versión:Acabado natural.Indicación:Discos de contracción para conectar un eje hueco a un árbol. Se colocan en el cubo desde el exterior y generan tensión sobre el cubo con la reducción de su diámetro interior mediante superficies cuneiformes. De esta forma se produce un ajuste de presión entre el cubo y el árbol. Son adecuados para cargas estáticas, dinámicas y con sacudidas.

- Para momentos de torsión muy elevados
- Sin desplazamiento axial del árbol o el cubo durante el montaje
- Autocentrante

23380-01-4072 Ejecución con tornillos de alta resistencia (ISO 4762).Montaje:Retirar los seguros de transporte disponibles. Limpiar el árbol y el diámetro interior y exterior del cubo, aplicar una ligera capa de aceite. No utilizar MoS2 ni grasa. Deslizar el disco de contracción en el cubo. A continuación, deslizar en el árbol la unidad (disco de contracción / cubo) y colocar en posición. Apretar en serie los tornillos tensores ligeramente con la mano. A continuación, apretar en serie en varios pasos los tornillos tensores mediante una llave dinamométrica al par de apriete MS indicado.
1er paso aprox. 33 % MS
2er paso aprox. 66 % MS
3er paso 100 % MS

Desmontaje: desenroscar en serie todos los tornillos por etapas, pero sin que se suelten totalmente de la rosca. Normalmente, el disco de contracción se suelta por sí mismo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23382 Discos de compresión, forma B

317 kB

Resumen de juegos de dispositivos de sujeción y discos de compresión

80,8 kB

Planos

Selección/filtro de artículos

Referencia	Con par de apriete MS Momento de torsión transmisible M Nm	Con par de apriete MS Fuerza axial transmisible F kN	Presión superficial en el cubo P N/mm²	Número de tornillos de sujeción	Par de apriete de los tornillos de sujeción MS Nm	Precio
23382-1844	80/110	11/14	389	4 x M6	12	755.16 MXN
23382-2047	150/180	18/20	342	4 x M6	12	761.60 MXN
23382-2450	160/210/280	17/20/25	329	5 x M6	12	815.64 MXN
23382-3060	270/320/360	23/25/28	341	6 x M6	12	886.48 MXN
23382-3672	510/710/950	37/47/58	483	5 x M8	35	896.00 MXN
23382-3872	480/650/860	36/43/52	460	5 x M8	35	955.64 MXN
23382-4080	810/880/960	48/50/52	339	6 x M8	35	955.64 MXN
23382-4480	800/890/1050	52/57/60	341	6 x M8	35	1,212.68 MXN
23382-5090	1500/1700/2000	79/87/94	386	8 x M8	35	1,212.68 MXN
23382-55100	1600/2000/2400	78/88/99	360	8 x M8	35	1,212.68 MXN
23382-60110	2200/2500/2700	92/98/105	316	9 x M8	35	1,227.80 MXN
23382-62110	2200/2500/2700	92/98/105	318	9 x M8	35	1,227.80 MXN
23382-68115	2400/3000/3800	94/111/128	329	9 x M8	35	1,503.32 MXN
23382-75138	3700/4700/5800	135/156/177	424	10 x M10	70	1,503.32 MXN
23382-80141	4200/5200/6300	141/160/180	399	10 x M10	70	1,916.88 MXN

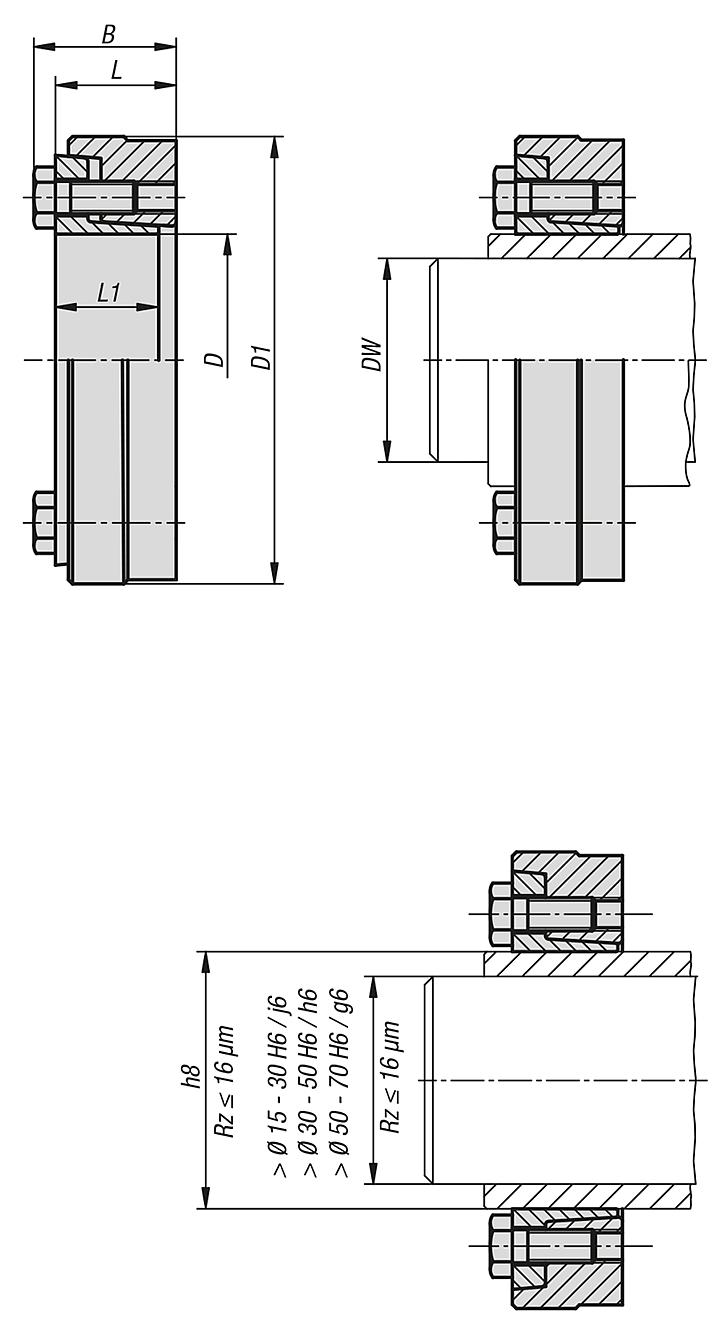

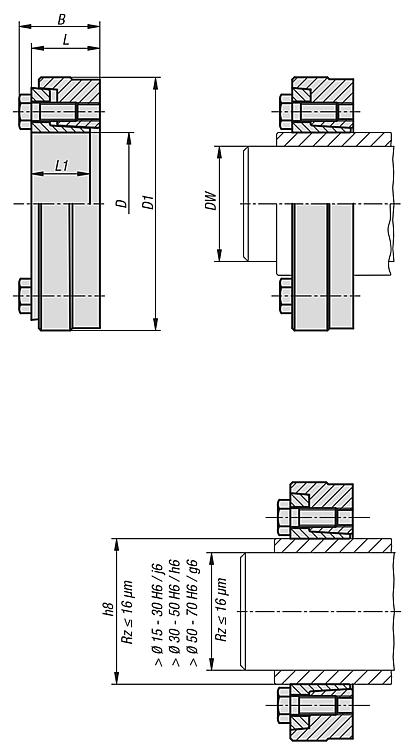

Referencia	D	D1	DW	B	L	L1	Precio
23382-1844	18	44	15/16	19	15	13	755.16 MXN
23382-2047	20	47	17/18	19,3	15,3	13,5	761.60 MXN
23382-2450	24	50	19/20/22	22	18	15	815.64 MXN
23382-3060	30	60	24/25/26	24	20	17	886.48 MXN
23382-3672	36	72	27/30/33	27,5	22	18,5	896.00 MXN
23382-3872	38	72	27/30/33	27,5	22	18,5	955.64 MXN
23382-4080	40	80	34/35/37	29,5	24	20,5	955.64 MXN
23382-4480	44	80	35/36/37	29,5	24	20,5	1,212.68 MXN
23382-5090	50	90	38/40/42	31,5	26	22	1,212.68 MXN
23382-55100	55	100	42/45/48	34,5	29	25	1,212.68 MXN
23382-60110	60	110	48/50/52	34,5	29	24,5	1,227.80 MXN
23382-62110	62	110	48/50/52	34,5	29	24,5	1,227.80 MXN
23382-68115	68	115	50/55/60	34,5	29	24,5	1,503.32 MXN
23382-75138	75	138	55/60/65	37,5	31	26,3	1,503.32 MXN
23382-80141	80	141	60/65/70	37,5	31	26	1,916.88 MXN
