Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Acabado natural.Indicación:Juego de dispositivos de sujeción con momento de masa e inercia reducido. Fácil montaje y desmontaje: sin agarrotamiento eventual del árbol. Perfecto para conexiones sin juego. Concentricidad y rotación excelentes. Adecuado para su uso con árboles ranurados o sin ranuras.

- Para diámetros de árbol entre 5 y 35 mm
- Para momentos de torsión elevados
- Desplazamiento axial mínimo durante el montaje
- Autocentrante
Montaje:El árbol y el cubo deben estar limpios, sin grasa ni aceite. No lubricar el juego de dispositivos de sujeción. Introducir el juego de dispositivos de sujeción en la base del cubo y deslizar en el árbol. Colocar la tuerca con la mano y apretar mediante una llave dinamométrica al par de apriete indicado.Tolerancias:Diámetro del árbol y agujero del cubo
Forma A ±0,04 mm.
Forma B ±0,08 mm.
Acabado superficial Rz ≤ 16 µm.
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 23368_A Juegos de dispositivos de sujeción con tuerca central, forma A 216 kB
 Resumen de juegos de dispositivos de sujeción y discos de compresión 89,6 kB

Planos

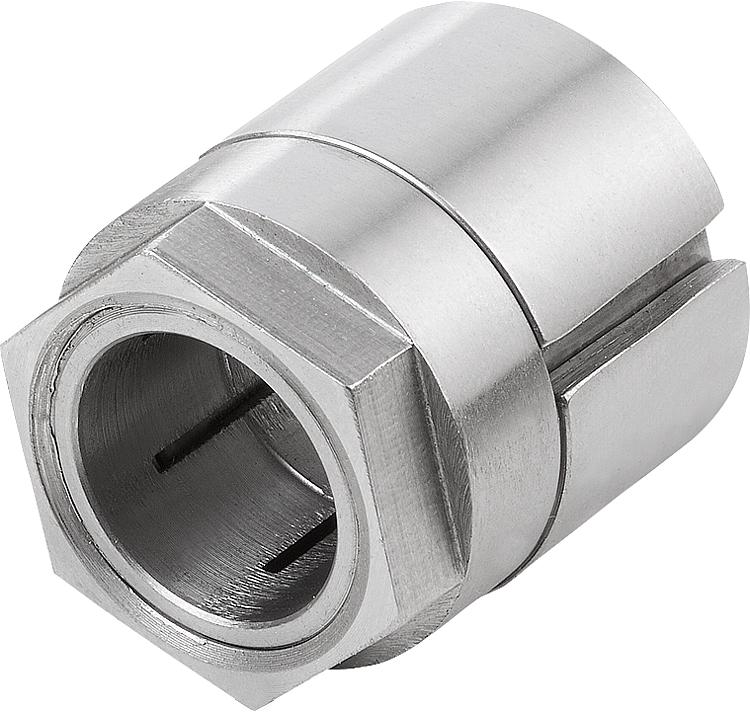

Juegos de dispositivos de sujeción con tuerca central, forma A

Selección/filtro de artículos

ReferenciaFormaDD1LL1L2SWCon par de apriete
MS Momento de torsión
transmisible M Nm
Con par de apriete
MS Fuerza axial
transmisible F kN
Presión superficial
en el cubo P
N/mm²
Par de apriete de los
tornillos de sujeción
MS Nm
CADAcc.PrecioPedir
23368-0516A516199,531310411018 584.36 MXN
23368-0616A616199,5313134,311018 584.36 MXN
23368-0720A7202211316133,76520 602.00 MXN
23368-0820A8202211316153,756520 602.00 MXN
23368-0920A92022113161846520 602.00 MXN
23368-1023A102325,512,5519234,65525 602.00 MXN
23368-1123A112325,512,5519254,55525 687.68 MXN
23368-1223A122325,512,5519284,65525 687.68 MXN
23368-1426A142628,516522466,66450 687.68 MXN
23368-1526A152628,516522496,596450 687.68 MXN
23368-1626A162628,516522526,56450 687.68 MXN
