        Tornillos de altura ajustable con arandelas de ajuste esféricas y contratuerca

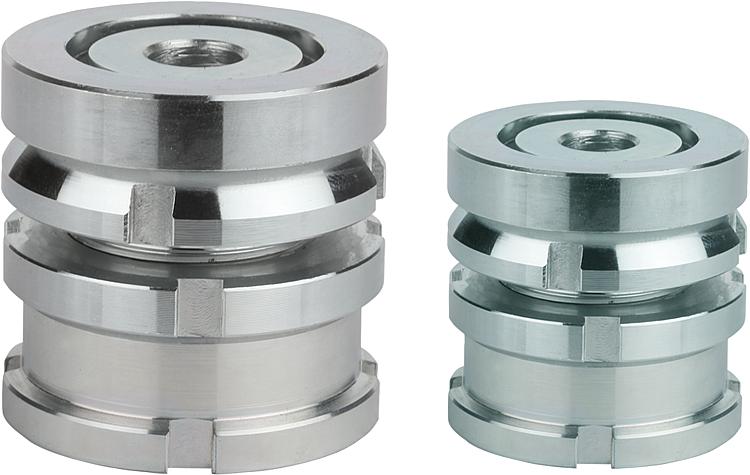

Descripción del artículo/Imágenes del producto

DescripciónVersión:Versión estándar cincada mediante procedimiento galvánico, cromada en azul.

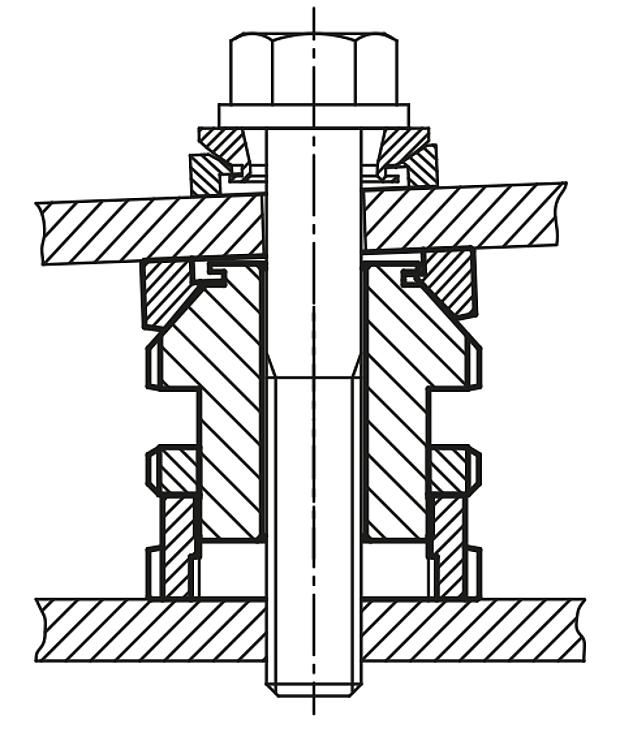

Versión de acero inoxidable con acabado natural.Indicación:Los tornillos de altura ajustable con arandelas de ajuste esféricas y contratuerca se utilizan en lugares en los que es necesario instalar y alinear motores, grupos, elementos de accionamiento y cadenas de fabricación. Estos permiten una instalación exacta al montar superficies de apoyo oblicuas hasta un ángulo de inclinación de aprox. 4°. La contratuerca sirve para asegurar un ajuste predeterminado.
La carga estática adicional F1 está disponible restando la fuerza de tensión previa (tornillo 8.8, µ m = 0,125) de la carga total F.
Accesorios:Arandelas de ajuste esféricas. 07460.
Llave de gancho 96650 con saliente DIN 1810A ampliada.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27706 Tornillos de altura ajustable con arandelas de ajuste esféricas y contratuerca

269 kB

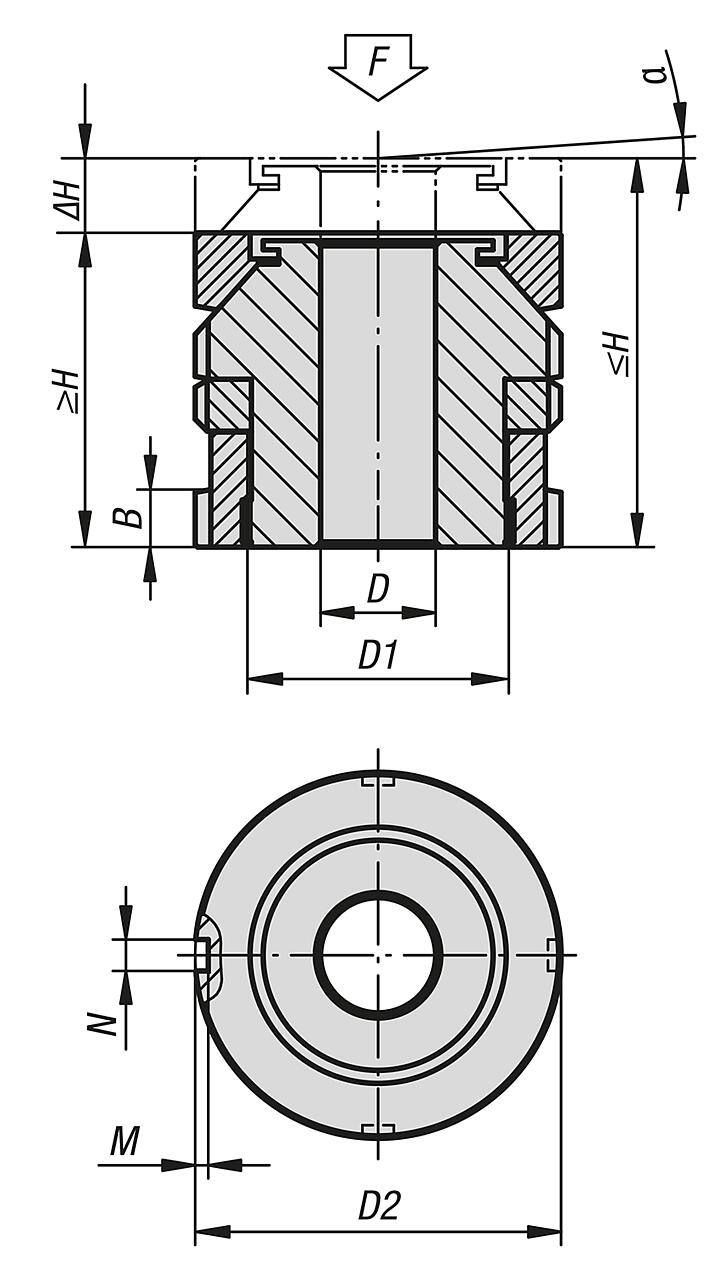

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	D	Para tornillo	D1	D2	H mín.	H máx.	ΔH	N	M	α	F kN	F1 kN	Precio
27706-0406	acero para temple y revenido	6,6	M6	M15x1	25	27	31	4	4	2	4°	40	36	1,551.76 MXN
27706-0506	acero para temple y revenido	6,6	M6	M20x1	32	32	37	5	4	2	4°	65	55,7	1,590.12 MXN
27706-0508	acero para temple y revenido	9	M8	M20x1	32	32	37	5	4	2	4°	65	48	1,590.12 MXN
27706-0510	acero para temple y revenido	11	M10	M20x1	32	32	37	5	4	2	4°	65	37,9	1,590.12 MXN
27706-0710	acero para temple y revenido	11	M10	M30x1,5	45	41	48	7	5	2	4°	120	92,9	1,746.92 MXN
27706-0712	acero para temple y revenido	13,5	M12	M30x1,5	45	41	48	7	5	2	4°	120	80,4	1,746.92 MXN
27706-0716	acero para temple y revenido	17,5	M16	M30x1,5	45	41	48	7	5	2	4°	120	45,5	1,746.92 MXN
27706-0916	acero para temple y revenido	17,5	M16	M40x1,5	58	53	62	9	6	2,5	4°	210	136	2,392.04 MXN
27706-0920	acero para temple y revenido	22	M20	M40x1,5	58	53	62	9	6	2,5	4°	210	90	2,392.04 MXN
27706-0924	acero para temple y revenido	26	M24	M40x1,5	58	53	62	9	6	2,5	4°	210	37	2,392.04 MXN
27706-1020	acero para temple y revenido	22	M20	M50x1,5	70	61	71	10	6	2,5	4°	330	210	3,148.32 MXN
27706-1024	acero para temple y revenido	26	M24	M50x1,5	70	61	71	10	6	2,5	4°	330	157	3,148.32 MXN
27706-1030	acero para temple y revenido	33	M30	M50x1,5	70	61	71	10	6	2,5	4°	330	53	3,148.32 MXN
27706-1224	acero para temple y revenido	26	M24	M60x2	80	67	79	12	7	3	4°	495	322	3,833.20 MXN
27706-1230	acero para temple y revenido	33	M30	M60x2	80	67	79	12	7	3	4°	495	218	3,833.20 MXN
27706-04061	acero inoxidable	6,6	M6	M15x1	25	27	31	4	4	2	4°	27,1	24,14	2,135.28 MXN
27706-05061	acero inoxidable	6,6	M6	M20x1	32	32	37	5	4	2	4°	43,4	36,56	2,210.88 MXN
27706-05081	acero inoxidable	9	M8	M20x1	32	32	37	5	4	2	4°	43,4	30,86	2,210.88 MXN
27706-05101	acero inoxidable	11	M10	M20x1	32	32	37	5	4	2	4°	43,4	23,41	2,210.88 MXN
27706-07101	acero inoxidable	11	M10	M30x1,5	45	41	48	7	5	2	4°	84	64,01	2,405.48 MXN
27706-07121	acero inoxidable	13,5	M12	M30x1,5	45	41	48	7	5	2	4°	84	54,82	2,405.48 MXN
27706-07161	acero inoxidable	17,5	M16	M30x1,5	45	41	48	7	5	2	4°	84	28,9	2,405.48 MXN
27706-09161	acero inoxidable	17,5	M16	M40x1,5	58	53	62	9	6	2,5	4°	148	92,9	3,781.96 MXN
27706-09201	acero inoxidable	22	M20	M40x1,5	58	53	62	9	6	2,5	4°	148	59,08	3,781.96 MXN
27706-09241	acero inoxidable	26	M24	M40x1,5	58	53	62	9	6	2,5	4°	148	20,3	3,781.96 MXN
27706-10201	acero inoxidable	22	M20	M50x1,5	70	61	71	10	6	2,5	4°	225	136,08	5,625.48 MXN
27706-10241	acero inoxidable	26	M24	M50x1,5	70	61	71	10	6	2,5	4°	225	97,3	5,625.48 MXN
27706-10301	acero inoxidable	33	M30	M50x1,5	70	61	71	10	6	2,5	4°	225	20,6	5,625.48 MXN
27706-12241	acero inoxidable	26	M24	M60x2	80	67	79	12	7	3	4°	323	195,3	6,375.88 MXN
27706-12301	acero inoxidable	33	M30	M60x2	80	67	79	12	7	3	4°	323	118,6	6,375.88 MXN
