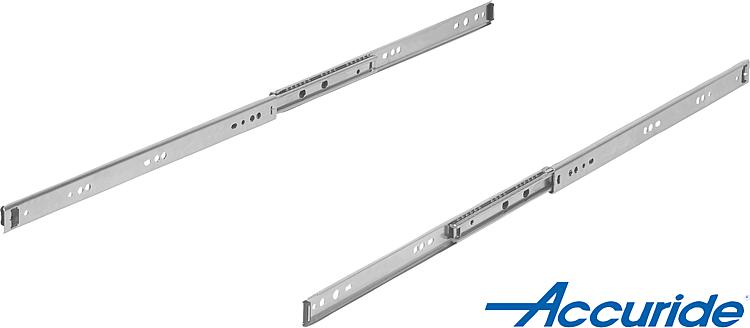

21334-10Carriles telescópicos de acero para montaje lateral, extensión... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Carriles de acero.
Jaulas de bolas de acero.
Bolas de acero.Versión:Carriles cincados.
Jaulas de bolas cincadas.
Bolas endurecidas.Indicación de pedido:Venta por pares.Indicación:En los carriles telescópicos con extensión completa, la carrera es más o menos igual que la longitud de montaje, con lo que se garantiza mayor comodidad y accesibilidad. Enclavamiento en la posición cerrada.
La capacidad de carga dinámica de los carriles telescópicos indica la capacidad de carga máxima de un par de carriles telescópicos montados en vertical cuando se utiliza el recorrido de extensión completo. Las capacidades de carga indicadas se han determinado con una distancia entre carriles de 450 mm y se refieren al valor máximo con 80.000 ciclos.
No apto para montaje horizontal.
La altura de la cabeza de los tornillos de fijación no debe exceder 2 mm de alto porque de lo contrario hay riesgo de colisión con otras partes del carril.Ventajas:Enclavamiento en la posición cerrada
Reducida altura de carril

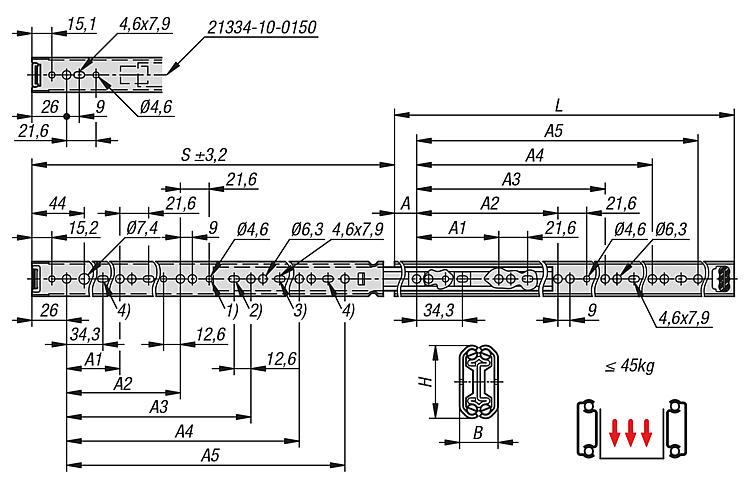

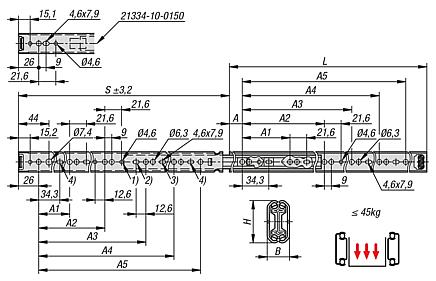

Marcha suaveIndicación sobre el dibujo:1) El modelo 21334-10-0300 no tiene agujero de montaje
2) El modelo 21334-10-0400 tiene agujero de montaje
3) El modelo 21334-10-0400 no tiene agujero de montaje
4) El modelo 21334-10-0150 no tiene agujero de montaje DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia
| | Montaje | Tipo de
producto | Capacidad de carga
por par
kg | Clase de embalaje | CAD | Acc. | Precio | Pedir |
|---|
| 21334-10-0150 | DZ2601-0015 | montaje lateral | estándar | 12 | 1 unidad = 1 par |  | | 1,142.96 MXN | | | 21334-10-0200 | DZ2601-0020 | montaje lateral | estándar | 16 | 1 unidad = 1 par | | | 1,142.96 MXN | | | 21334-10-0250 | DZ2601-0025 | montaje lateral | estándar | 25 | 1 unidad = 1 par | | | 1,239.56 MXN | | | 21334-10-0300 | DZ2601-0030 | montaje lateral | estándar | 32 | 1 unidad = 1 par | | | 1,255.52 MXN | | | 21334-10-0350 | DZ2601-0035 | montaje lateral | estándar | 35 | 1 unidad = 1 par | | | 1,292.20 MXN | | | 21334-10-0400 | DZ2601-0040 | montaje lateral | estándar | 45 | 1 unidad = 1 par | | | 1,364.72 MXN | | | 21334-10-0450 | DZ2601-0045 | montaje lateral | estándar | 45 | 1 unidad = 1 par | | | 1,395.52 MXN | | | 21334-10-0500 | DZ2601-0050 | montaje lateral | estándar | 35 | 1 unidad = 1 par | | | 1,557.08 MXN | | | 21334-10-0550 | DZ2601-0055 | montaje lateral | estándar | 30 | 1 unidad = 1 par | | | 1,616.16 MXN | |
| Referencia | A
| A1 | A2 | A3 | A4 | A5 | B | H | Carrera
S | L | CAD | Acc. | Precio | Pedir |
|---|
| 21334-10-0150 | 26 | 78 | - | - | - | - | 12,7 | 26,3 | 147,5 | 150 | | | 1,142.96 MXN | | | 21334-10-0200 | 26 | 128 | - | - | - | - | 12,7 | 26,3 | 209 | 200 | | | 1,142.96 MXN | | | 21334-10-0250 | 26 | 128 | - | - | - | - | 12,7 | 26,3 | 259 | 250 | | | 1,239.56 MXN | | | 21334-10-0300 | 26 | 128 | 224 | - | - | - | 12,7 | 26,3 | 308 | 300 | | | 1,255.52 MXN | | | 21334-10-0350 | 26 | 128 | 224 | - | - | - | 12,7 | 26,3 | 357 | 350 | | | 1,292.20 MXN | | | 21334-10-0400 | 26 | 128 | 224 | 320 | - | - | 12,7 | 26,3 | 406 | 400 | | | 1,364.72 MXN | | | 21334-10-0450 | 26 | 128 | 224 | 352 | - | - | 12,7 | 26,3 | 456 | 450 | | | 1,395.52 MXN | | | 21334-10-0500 | 26 | 128 | 224 | 352 | 416 | - | 12,7 | 26,3 | 505 | 500 | | | 1,557.08 MXN | | | 21334-10-0550 | 26 | 128 | 224 | 352 | 448 | 489 | 12,7 | 26,3 | 554 | 550 | | | 1,616.16 MXN | |
