        Indicador de posicionamiento cuasi-absoluto, independiente de la red, precisión del indicador de 10 µm

Descripción del artículo/Imágenes del producto

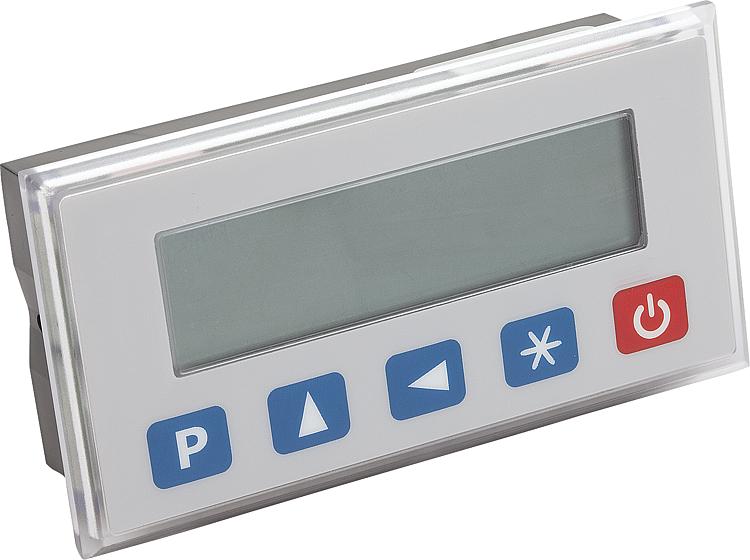

DescripciónMaterial:Carcasa de plástico.
Ventana de la pantalla LCD.Versión:Indicador de posicionamiento con compartimento de batería integrado.
Sensor enchufable.
LCD de baja potencia con función decimal y fracción de pulgada.Indicación:Medidor digital independiente de la red para la detección de la posición sin juego.
El sistema se utiliza con frecuencia en la industria y la artesanía para trabajos en topes longitudinales y angulares (en escuadradoras, estampados de chapa, prensas plegadoras, etc.).
Las dimensiones recomendadas para el montaje en panel son 92+0,8 x 45+0,6.
El indicador angular es programable.
El área de visualización es de ~13 mm de alto y es escalable de -1999999 a 1999999.
La máx. precisión de visualización es decimal hasta 10 µm, fracción de pulgada hasta 1/64 pulgadas.
El indicador de posicionamiento dispone de una memoria con batería y de un control de batería con símbolo de batería baja a <1,1 V.
El compartimento de las baterías permite el sencillo reemplazo de las mismas.
El suministro de energía tiene lugar a través de 2 baterías Micron-AA (no incluidas en el volumen de suministro).Datos técnicos:- Resolución 0,01; 0,05; 0,1; 1 mm/ 0,001; 0,01; 1/16; 1/32; 1/64 pulgadas
- Precisión del sistema ±(0,1 + 0,01 x L) mm, L en m
- Tensión de funcionamiento 3 V DC, protegido contra polarización inversa
- Consumo de corriente ~220 µA a 3 V DC
- Precisión de repetición ±0,01 mm
- Velocidad máx. de desplazamiento 5 m/s
- EMV EN 61000-6-2; EN 61000-6-4
- Tipo de protección IP 40, todo el dispositivo
- Tipo de protección IP 54, lado frontal Rango de temperatura:- Temperatura ambiente 0…60 °C
- Temperatura de almacenamiento -10…70 °CMontaje:El montaje debe realizarse de acuerdo con la información de usuario suministrada.Funciones:- Función de medida incremental y de reinicio

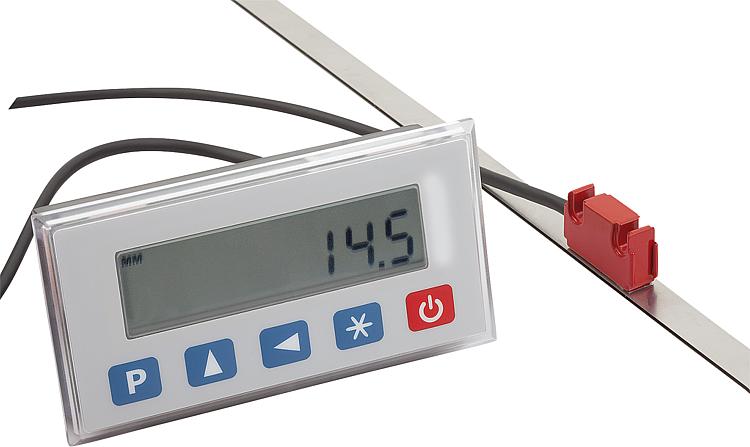

- Entrada directa del valor de referencia/offsetAccesorios:- Sensores magnéticos 21720
- Cintas magnéticas 21725

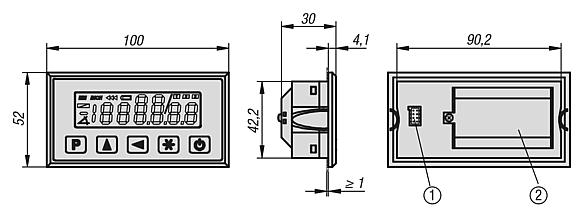

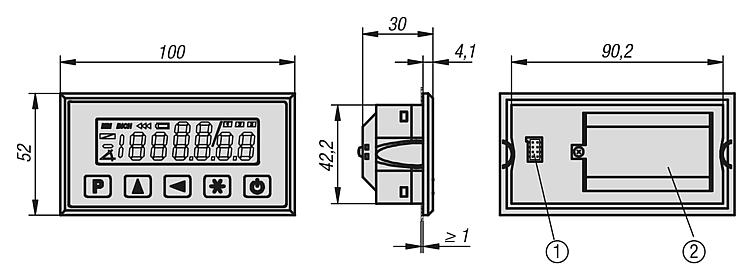

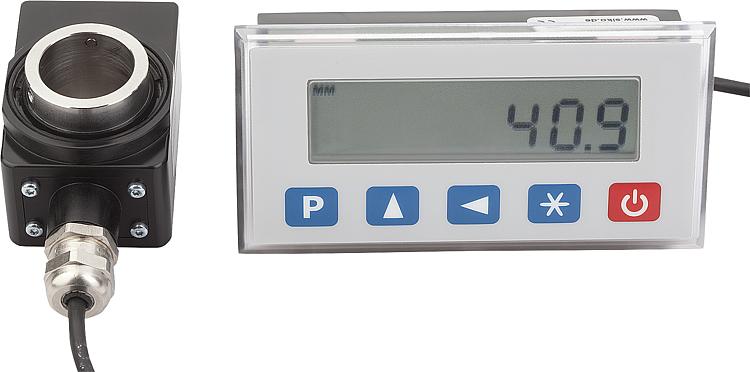

- Sensores de eje hueco 21730Tener en cuenta:La humedad relativa del aire no debe superar el 95 %. No está permitida la condensación.Indicación sobre el dibujo:

1) Conexión del sensor
2) Compartimento de las baterías

Características especiales:
