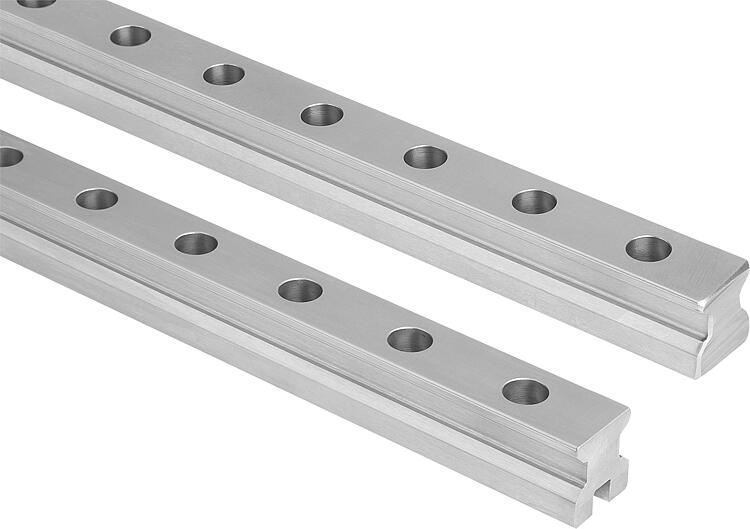

21355Carriles guía lineales rectos |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Carriles de acero.
Tornillos de acero.
Chaveta de acero inoxidable.
Tapón de plástico.Versión:Carriles de acabado natural y endurecidos.

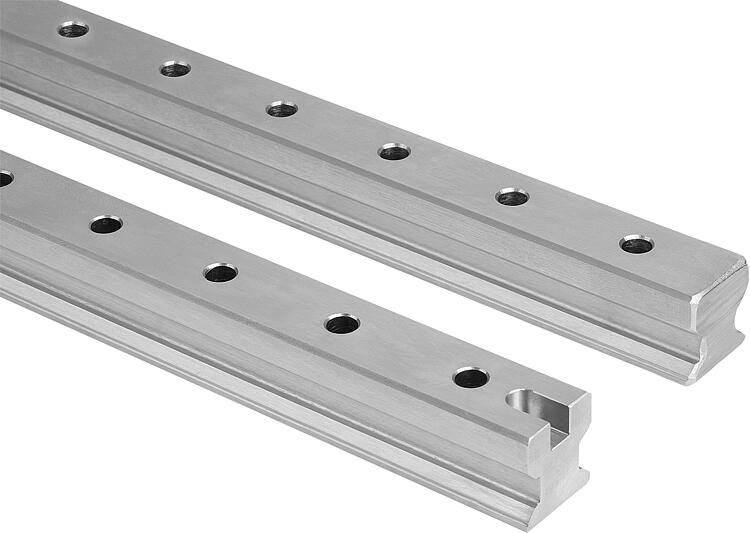

Torillos de acero cincado mediante procedimiento galvánico.Indicación:Los carriles guía lineales se pueden atornillar por arriba. Sobre ellos se pueden montar uno o más carros guía sobre rodillos. Para ensamblar varios carriles guía lineales son aptos los carriles guía lineales con ranura por los dos lados. De este modo, se pueden ensamblar fácilmente los carriles mediante una chaveta.
Los tapones de color azul RAL 5002 se incluyen siempre de serie en el suministro.
También a juego con el sistema:
Carro guía sobre rodillos para carriles guía lineales rectos 21350.
Carro guía sobre rodillos para carriles guía lineales 21351.
Carril guía lineal arqueado 21356.
Tornillos de cabeza cilíndrica con hexágono interior 07160 con rosca M5 para tamaño 2 o rosca M8 para tamaño 3.Ventajas:Se puede realizar formas geométricas complejas formadas por carriles guía lineales rectos y curvados.A petición:Tuerca por un lado.
Tapones en otros colores.
Otras longitudes (L máx = 4000 mm).
Revestimiento de diamante.Accesorios:Chavetas 03288-06X22 y 03288-106X22 para tamaño 2, 03288-08X28 y 03288-108X28 para tamaño 3.Volumen de suministroTapón azul RAL 5002.
Chavetas (con versiones con ranura). DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|

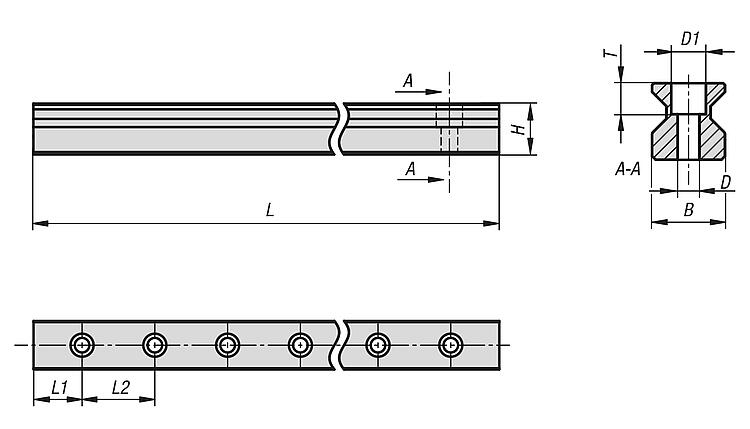

| Referencia | Versión 2 | Tamaño | B
| D | D1 | H | L | L1 | L2 | T | CAD | Acc. | Precio | Pedir |
|---|
| 21355-210X0500 | sin ranura | 2 | 20 | 6 | 9,5 | 21 | 500 | 25 | 30 | 8,5 |  | | A petición | | | 21355-210X1000 | sin ranura | 2 | 20 | 6 | 9,5 | 21 | 1000 | 20 | 30 | 8,5 | | | A petición | | | 21355-210X2000 | sin ranura | 2 | 20 | 6 | 9,5 | 21 | 2000 | 25 | 30 | 8,5 | | | A petición | | | 21355-310X0500 | sin ranura | 3 | 28 | 9 | 14 | 28 | 500 | 30 | 40 | 12 | | | A petición | | | 21355-310X1000 | sin ranura | 3 | 28 | 9 | 14 | 28 | 1000 | 20 | 40 | 12 | | | A petición | | | 21355-310X2000 | sin ranura | 3 | 28 | 9 | 14 | 28 | 2000 | 20 | 40 | 12 | | | A petición | | | 21355-212X0500 | con ranura | 2 | 20 | 6 | 9,5 | 21 | 500 | 25 | 30 | 8,5 | | | A petición | | | 21355-212X1000 | con ranura | 2 | 20 | 6 | 9,5 | 21 | 1000 | 20 | 30 | 8,5 | | | A petición | | | 21355-212X2000 | con ranura | 2 | 20 | 6 | 9,5 | 21 | 2000 | 25 | 30 | 8,5 | | | A petición | | | 21355-312X0500 | con ranura | 3 | 28 | 9 | 14 | 28 | 500 | 30 | 40 | 12 | | | A petición | | | 21355-312X1000 | con ranura | 3 | 28 | 9 | 14 | 28 | 1000 | 20 | 40 | 12 | | | A petición | | | 21355-312X2000 | con ranura | 3 | 28 | 9 | 14 | 28 | 2000 | 20 | 40 | 12 | | | A petición | |
Indicaciones sobre este artículo |
¿No aparece la longitud que desea?
Entonces, póngase en contacto con nuestro personal especializado.
La máxima longitud de suministro es de 4000 mm.
Haga su pedido ahora aquí. |
