        Carros guía sobre rodillos para carriles guía lineales

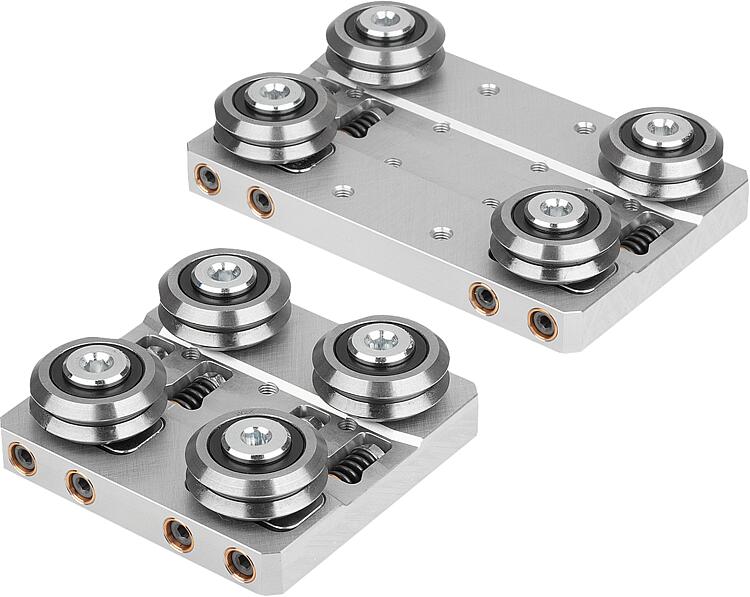

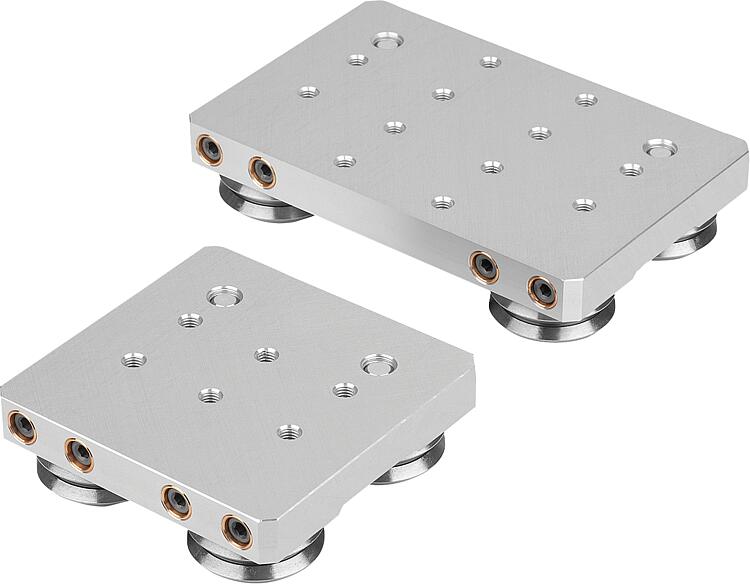

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Placa de aluminio.
Rodillos de acero de apoyo de cilindros.
Juntas de NBR.Versión:Placa de acabado natural y anodizada.Indicación:Carro guía sobre rodillos para carriles guía lineales rectos y arqueados.

También a juego con el sistema:
Carriles guía lineales rectos 21355.
Carriles guía lineales arqueados 21356.Datos técnicos:Aceleración máx.: 50 m/s².
Velocidad de desplazamiento máx.: 5 m/s.Rango de temperatura:-10 °C a +70 °C.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21351 Carros guía sobre rodillos para carriles guía lineales

283 kB

Indicación técnica para los carriles guía lineales y los carriles guía de rodillos a juego

271 kB

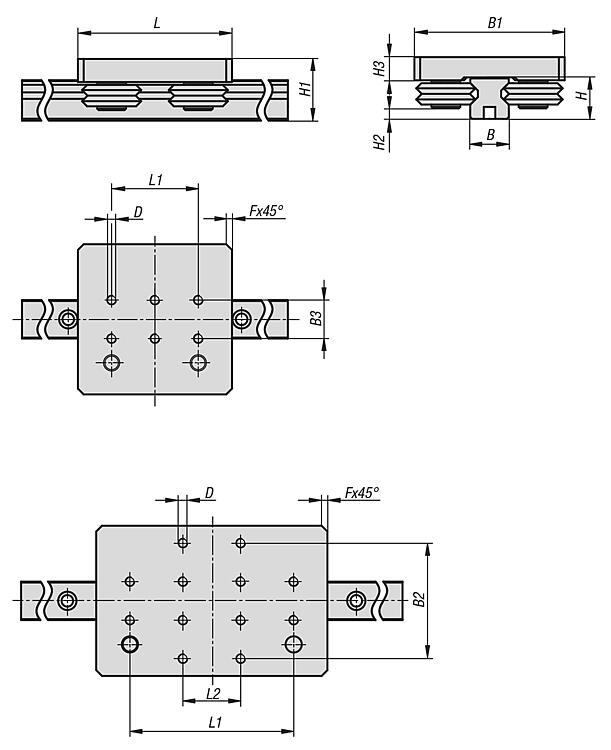

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Tamaño	Modelo de forma	B	B1	B2	B3	D	H	H1	H2	H3	L	L1	L2	F x 45°	Precio
21351-2080	2	corto	20	78	-	20	M5	21	32	5,4	12	80	45	-	3	6,394.36 MXN
21351-2120	2	largo	20	78	60	20	M5	21	32	5,4	12	120	85	30	3	6,951.84 MXN
21351-3110	3	corto	28	112	-	28	M8	28	43	6,4	16	110	60	-	6	9,469.04 MXN
21351-3150	3	largo	28	112	84	28	M8	28	43	6,4	16	150	100	35	6	9,729.72 MXN
