        Unidades de elevación neumáticas con guía redonda

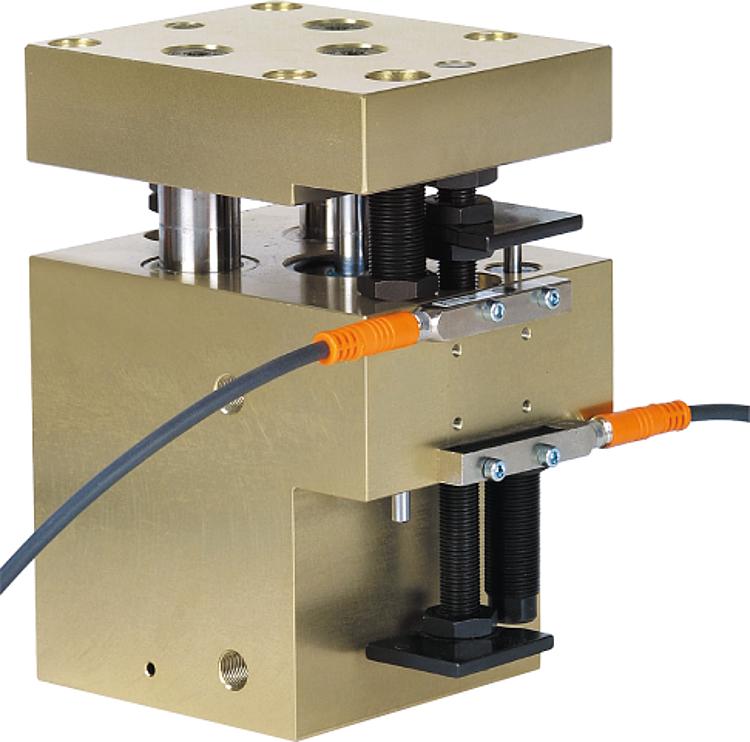

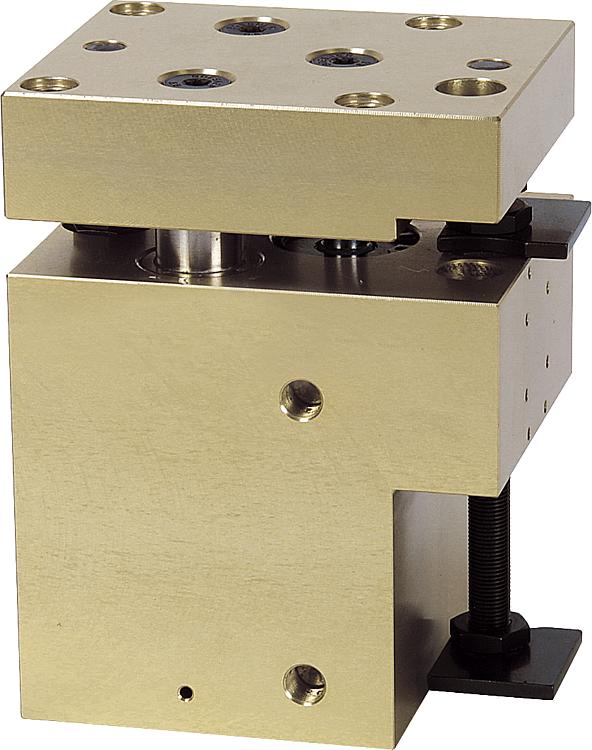

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de aluminio de alta resistencia.
Sistema de tope de acero.Versión:Carcasa anodizada.
Sistema de tope endurecido y bruñido.Indicación:Unidades de elevación neumáticas sin mantenimiento de estructura robusta y con guía de bolas estanca. Activación mediante válvula de 4/2 ó 5/2 vías. El accionamiento se realiza a través de aire comprimido a 4-8 bar, constante, filtrado (10 µm), seco, lubricado o sin lubricar. Conexión de aire comprimido R1/8.
Los módulos del mismo tamaño se pueden combinar entre sí sin placas del adaptador gracias al sistema de centrado, utilizando anillos de centrado 20240.

Precisión de repetición ±0,02 mm.A petición:Unidades de elevación disponibles con carreras más cortas.Accesorios:Amortiguador, interruptor de proximidad y conector, ver tabla.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 20056 Unidades de elevación neumáticas con guía redonda

400 kB

Indicación técnica para unidades de carrera neumáticas

97,9 kB

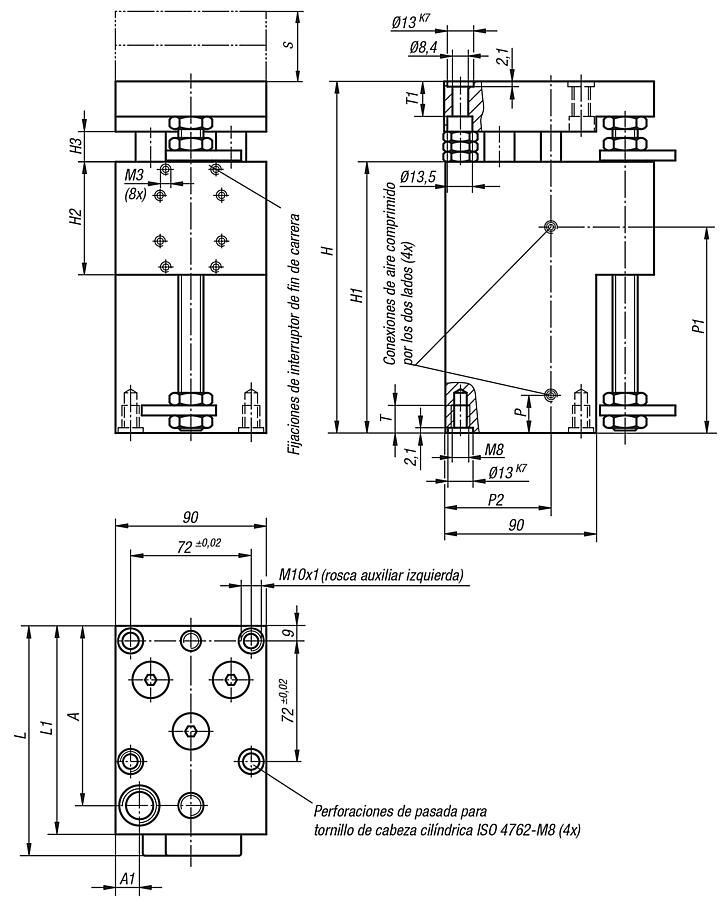

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Tamaño	A	A1	H	H1	H2	H3	L	L1	P	P1	P2	Carrera S	T	T1	Precio
20056-9050	9	101,5	24,5	150	108	45	12	121	113	15,5	83	68	50	16	13	45,912.44 MXN
20056-9075	9	101,5	24,5	175	133	45	12	121	113	15,5	108	68	75	16	13	48,355.16 MXN
20056-9100	9	101,5	24,5	200	158	45	12	121	113	15,5	133	68	100	16	13	51,796.92 MXN

Referencia	Tamaño	Fuerza del émbolo con 6 bar (N)	Fuerza de recuperación con 6 bar (N)	Ø de cilindro	Consumo de aire por carrera doble con 6 bar (ccm)	Amortiguador adecuado	Interruptor de proximidad adecuado	Conector adecuado	Precio
20056-9050	9	360	325	32	56	26310-1410012	83000-05-010	80150-010X2000	45,912.44 MXN
20056-9075	9	360	325	32	84	26310-1410012	83000-05-010	80150-010X2000	48,355.16 MXN
20056-9100	9	360	325	32	112	26310-1410012	83000-05-010	80150-010X2000	51,796.92 MXN

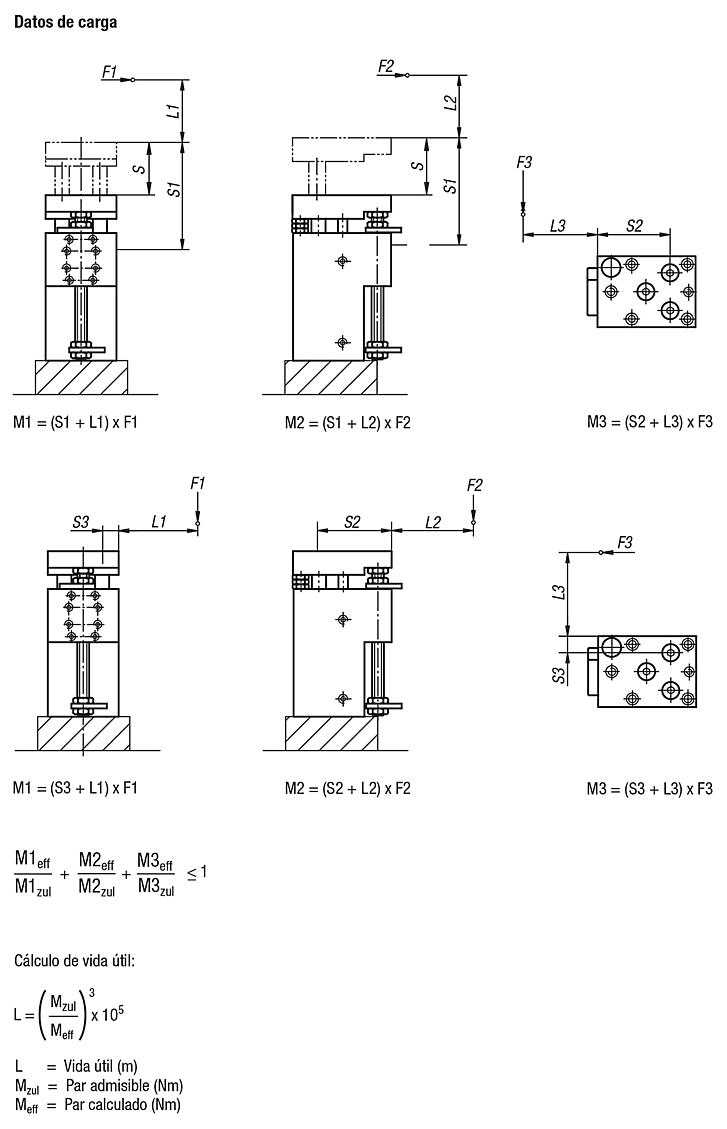

Referencia	Tamaño	M1 Nm	M2 Nm	M3 Nm	S1	S2	S3	Precio
20056-9050	9	43	43	72	57 + S/2 (carrera)	73	20	45,912.44 MXN
20056-9075	9	43	43	72	57 + S/2 (carrera)	73	20	48,355.16 MXN
20056-9100	9	43	43	72	57 + S/2 (carrera)	73	20	51,796.92 MXN
