Amortiguadores estructurales de amortiguación radial

Volver

Productos
- Vista general de productos
  - Sistemas y componentes para la construcción de plantas y máquinas
    - Muelles de compresión roscados Muelles de elastómero Topes de goma Amortiguadores Muelles neumáticos
      - Amortiguador estructural
        Amortiguadores estructurales de amortiguación radial

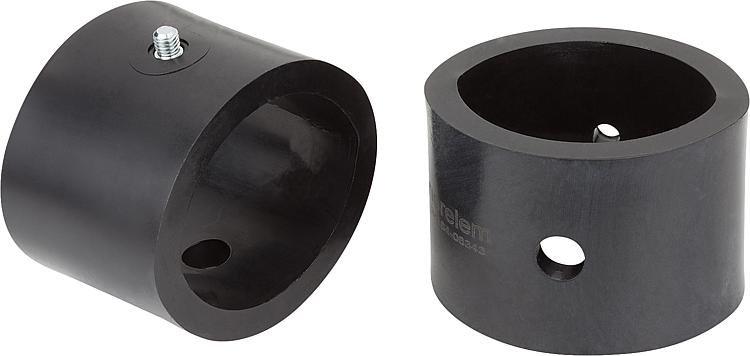

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Elastómero de copoliéster.Versión:Dureza de material Shore 40D.
Indicación:Aptos para aplicaciones ininterrumpidas y continuas.
Reducción de consumo energético: de 25 % a 45 %.
Absorción dinámica de fuerzas: de 218 a 3730 N.
Velocidad de avance: máx. 5 m/s.

Los amortiguadores estructurales no requieren mantenimiento y se suministran listos para instalar con un tornillo de fijación especial.

Entorno: a prueba de microbios, agua marina y productos químicos y con muy buena resistencia a rayos UV y ozono. Sin absorción de agua ni hinchamientos.Aplicación:Carros y guías lineales, cilindros neumáticos, industria del mueble, máquinas e instalaciones.Rango de temperatura:De -40 °C a +90 °CMontaje:Posición de montaje: al gusto.
Asegurar el tornillo de fijación adicionalmente con Loctite.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 26184 Amortiguadores estructurales de amortiguación radial

136 kB

Indicación técnica para amortiguadores estructurales - Curvas características para carga continua

323 kB

Indicación técnica para amortiguadores estructurales - Curvas características para parada de emergencia

272 kB

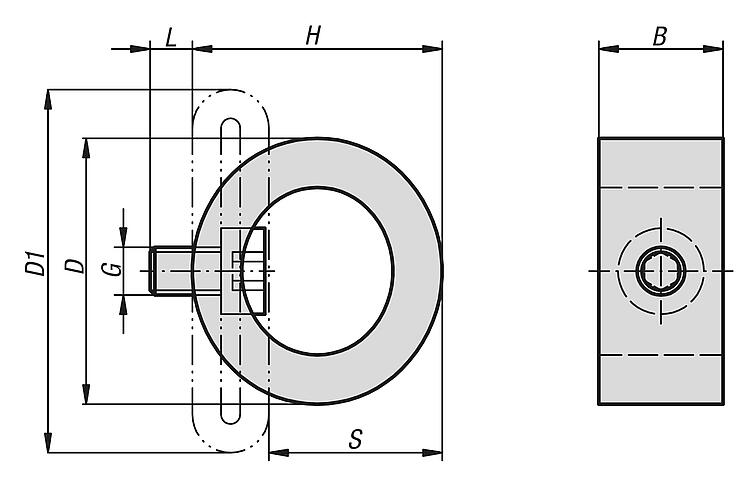

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	B	D	D1	G	H	L	Carrera S	Consumo máx. de energía por carrera en Nm con carga continua	Consumo máx. de energía por carrera en Nm en funcionamiento	Par de apriete de los tornillos (Nm)	Precio
26184-02917	13	29	38	M5	25	5	17	1,2	1,8	3	284.76 MXN
26184-03722	19	37	50	M5	32	5	22	2,3	5,4	3	313.88 MXN
26184-04325	20	43	58	M5	37	5	25	3,5	8,1	3	484.12 MXN
26184-05035	34	50	68	M5	44	5	35	5,8	8,3	3	510.72 MXN
26184-06343	43	63	87	M5	55	5	43	12	17	3	607.60 MXN
26184-06740	46	67	88	M5	59	5	40	23	33	3	741.72 MXN
26184-07646	46	76	102	M6	67	6	46	34,5	43	6	986.16 MXN
26184-08350	51	83	109	M6	73	6	50	45	74	6	1,220.24 MXN
26184-08550	68	85	111	M8	73	8	50	68	92	20	1,611.96 MXN
