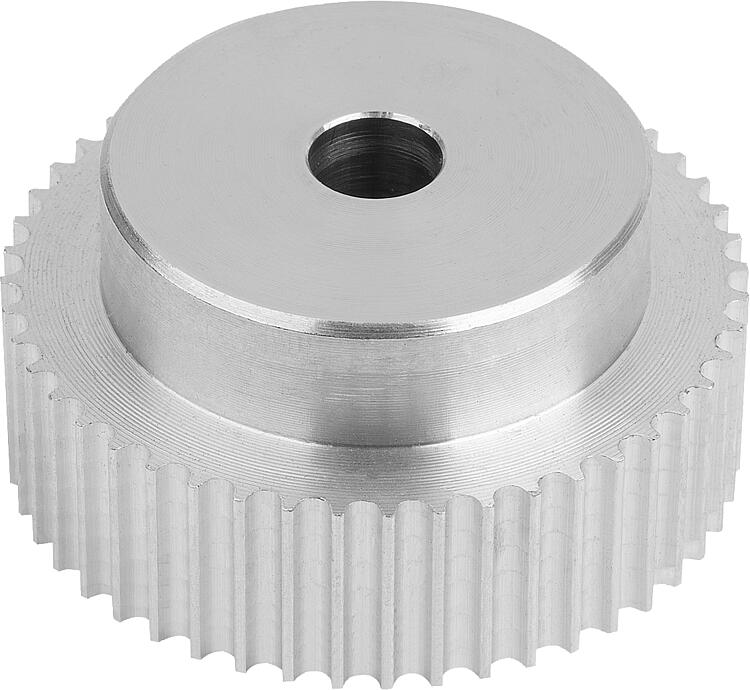

        Poleas de las correas dentadas perfil HTD 3M, forma G

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Aluminio.Versión:Acabado natural.Indicación:Perfil HTD estándar con división métrica (dentado semicircular). Al menos una de las poleas de correa dentada debe disponer de coronas. Las poleas de las correas dentadas disponen de una perforación de centrado. En esta perforación de centrado, el cliente puede realizar un agujero de referencia, un agujero de referencia con ranura o una perforación roscada. Las poleas de correa dentada pueden tener hendiduras en la parte frontal.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22004_G Poleas de las correas dentadas perfil HTD 3M, forma G

225 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Perfil	B	D	D1 máx.	D3	L	Anchura de correa	Número de dientes	Precio
22004-030948	G	HTD3M	13,4	45,84	33	45,08	22,2	9	48	351.96 MXN
22004-030960	G	HTD3M	13,4	57,3	33	56,54	22,2	9	60	402.36 MXN
22004-030972	G	HTD3M	13,4	68,75	33	67,99	22,2	9	72	467.32 MXN
22004-031548	G	HTD3M	20	45,84	33	45,08	30	15	48	437.08 MXN
22004-031560	G	HTD3M	20	57,3	33	56,54	30	15	60	527.52 MXN
22004-031572	G	HTD3M	20	68,75	33	67,99	30	15	72	603.68 MXN
