        Poleas de las correas dentadas Perfil HTD 3M

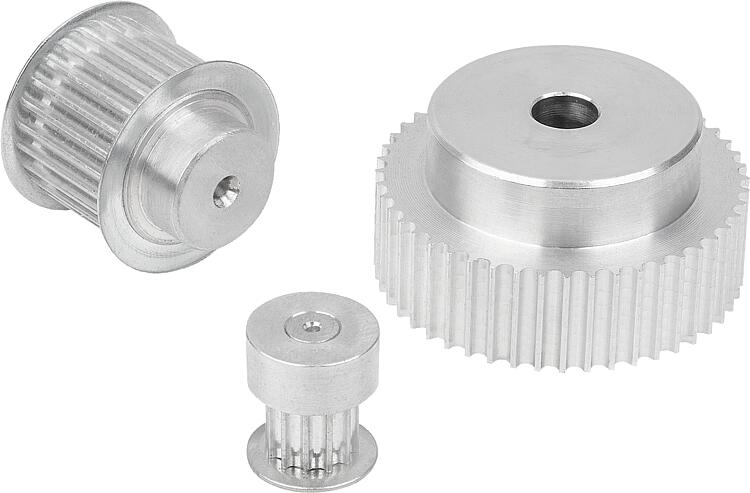

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Aluminio.Versión:Acabado natural.Indicación:Perfil HTD estándar con división métrica (dentado semicircular). Al menos una de las poleas de correa dentada debe disponer de coronas. Las poleas de las correas dentadas disponen de una perforación de centrado. En esta perforación de centrado, el cliente puede realizar un agujero de referencia, un agujero de referencia con ranura o una perforación roscada.
Las poleas de correa dentada, por razones de peso, pueden tener una concavidad en las superficies planas.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22004 Poleas de las correas dentadas Perfil HTD 3M

217 kB

Indicación técnica para correas dentadas 22062

727 kB

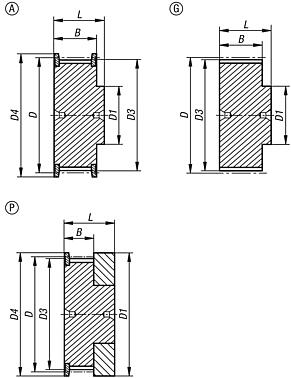

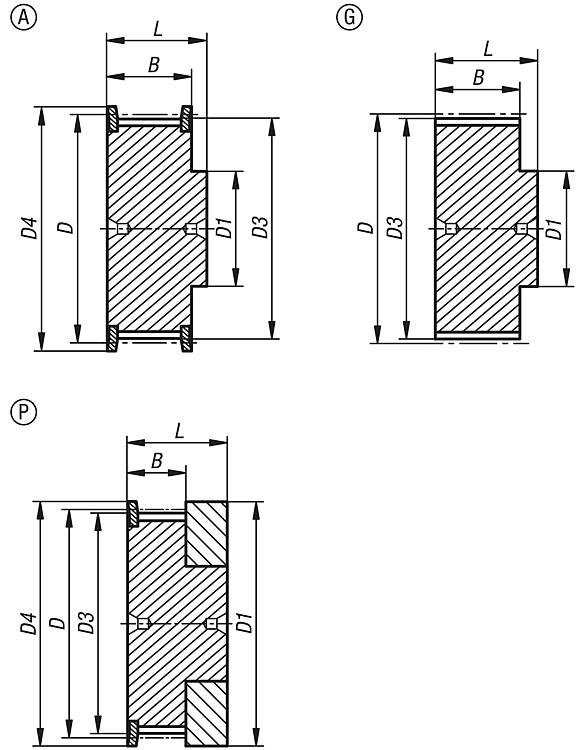

Planos (vista completa)

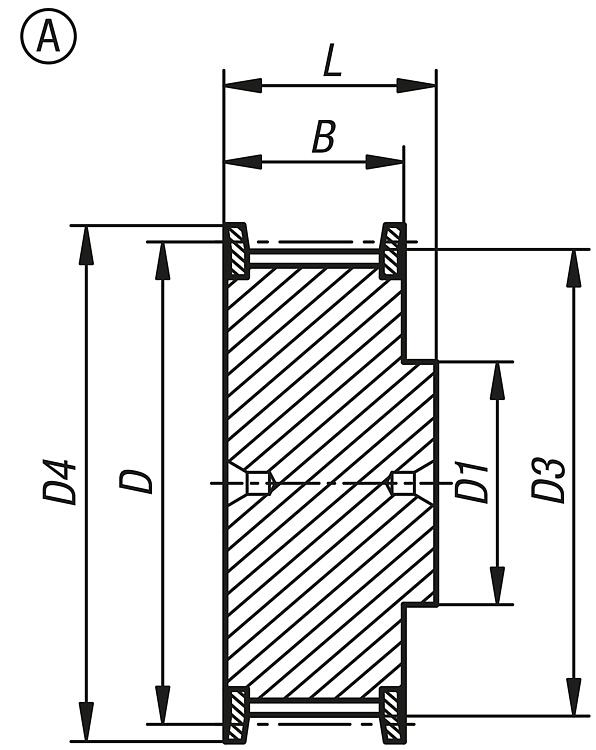

Poleas de las correas dentadas perfil HTD 3M, forma A

Más información

Planos

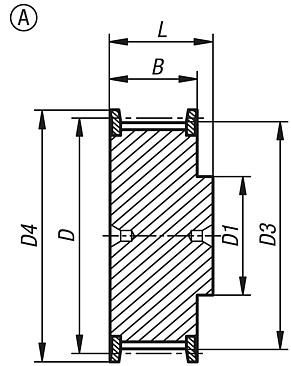

Poleas de las correas dentadas perfil HTD 3M, forma A

Selección/filtro de artículos

Referencia	Forma	Perfil	B	D	D1 máx.	D3	D4 máx.	L	Anchura de correa	Número de dientes	Precio
22004-030916	A	HTD3M	12,8	15,28	10	14,52	17,5	20,6	9	16	208.00 MXN
22004-030918	A	HTD3M	12,8	17,19	11	16,43	20	20,6	9	18	212.81 MXN
22004-030920	A	HTD3M	12,8	19,1	13	18,34	23	20,6	9	20	217.32 MXN
22004-030921	A	HTD3M	12,8	20,05	13	19,29	25	20,6	9	21	222.14 MXN
22004-030922	A	HTD3M	12,8	21,01	13	20,25	25	20,6	9	22	231.48 MXN
22004-030924	A	HTD3M	12,8	22,92	14	22,16	25	20,6	9	24	238.39 MXN
22004-030926	A	HTD3M	12,8	24,83	16	24,07	28	20,6	9	26	244.41 MXN
22004-030928	A	HTD3M	12,8	26,74	18	25,98	32	20,6	9	28	253.44 MXN
22004-030930	A	HTD3M	12,8	28,65	20	27,89	32	20,6	9	30	259.17 MXN
22004-030932	A	HTD3M	12,8	30,56	22	29,8	36	20,6	9	32	269.09 MXN
22004-030936	A	HTD3M	13,4	34,38	26	33,62	39	22,2	9	36	291.68 MXN
22004-030940	A	HTD3M	13,4	38,2	28	37,44	42	22,2	9	40	320.26 MXN
22004-030944	A	HTD3M	13,4	42,02	33	41,26	48	22,2	9	44	379.86 MXN
22004-031516	A	HTD3M	19,5	15,28	10	14,52	17,5	26	15	16	225.15 MXN
22004-031518	A	HTD3M	19,5	17,19	11	16,43	20	26	15	18	233.28 MXN
22004-031520	A	HTD3M	19,5	19,1	13	18,34	23	26	15	20	238.70 MXN
22004-031521	A	HTD3M	19,5	20,05	13	19,29	25	26	15	21	244.72 MXN
22004-031522	A	HTD3M	19,5	21,01	13	20,25	25	26	15	22	251.64 MXN
22004-031524	A	HTD3M	19,5	22,92	14	22,16	25	26	15	24	263.98 MXN
22004-031526	A	HTD3M	19,5	24,83	16	24,07	28	26	15	26	271.50 MXN
22004-031528	A	HTD3M	19,5	26,74	18	25,98	32	26	15	28	285.95 MXN
22004-031530	A	HTD3M	19,5	28,65	20	27,89	32	26	15	30	298.59 MXN
22004-031532	A	HTD3M	19,5	30,56	22	29,8	36	26	15	32	313.04 MXN
22004-031536	A	HTD3M	20	34,38	26	33,62	39	30	15	36	348.26 MXN
22004-031540	A	HTD3M	20	38,2	28	37,44	42	30	15	40	375.65 MXN
22004-031544	A	HTD3M	20	42,02	33	41,26	48	30	15	44	432.24 MXN

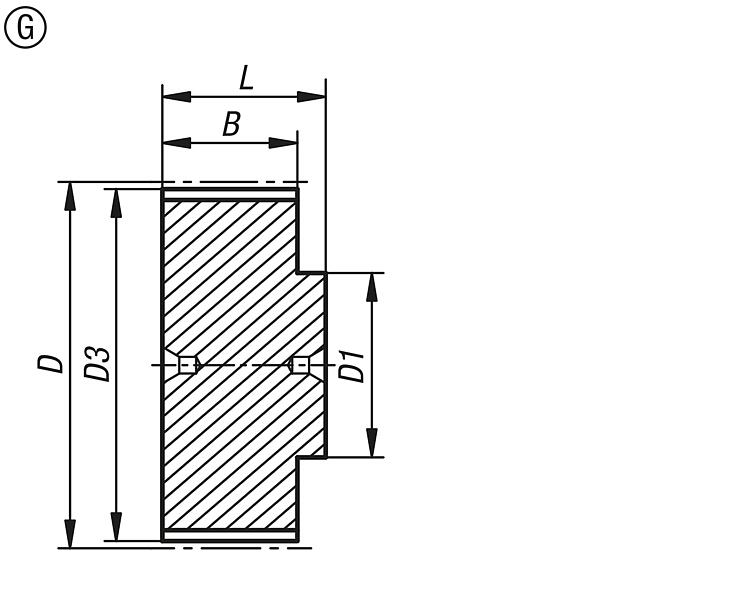

Poleas de las correas dentadas perfil HTD 3M, forma G

Más información

Planos

Poleas de las correas dentadas perfil HTD 3M, forma G

Selección/filtro de artículos

Referencia	Forma	Perfil	B	D	D1 máx.	D3	L	Anchura de correa	Número de dientes	Precio
22004-030948	G	HTD3M	13,4	45,84	33	45,08	22,2	9	48	389.20 MXN
22004-030960	G	HTD3M	13,4	57,3	33	56,54	22,2	9	60	445.19 MXN
22004-030972	G	HTD3M	13,4	68,75	33	67,99	22,2	9	72	516.82 MXN
22004-031548	G	HTD3M	20	45,84	33	45,08	30	15	48	483.41 MXN
22004-031560	G	HTD3M	20	57,3	33	56,54	30	15	60	583.65 MXN
22004-031572	G	HTD3M	20	68,75	33	67,99	30	15	72	667.93 MXN

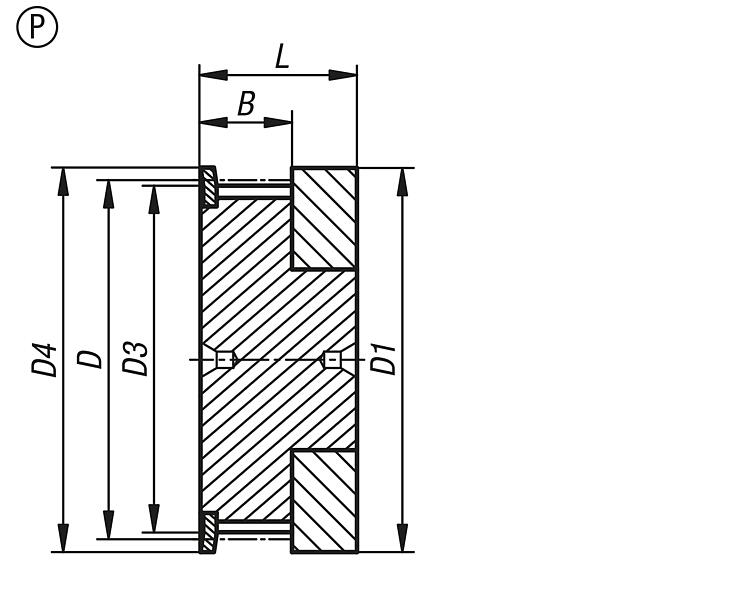

Poleas de correas dentadas perfil HTD 3M, forma P

Más información

Planos

Poleas de correas dentadas perfil HTD 3M, forma P

Selección/filtro de artículos

Referencia	Forma	Perfil	B	D	D1 máx.	D3	D4 máx.	L	Anchura de correa	Número de dientes	Precio
22004-030910	P	HTD3M	10,2	9,55	13	8,79	13	17,5	9	10	201.07 MXN
22004-030912	P	HTD3M	10,2	11,46	15	10,7	15	17,5	9	12	210.70 MXN
22004-030914	P	HTD3M	10,2	13,37	18	12,61	16	17,5	9	14	215.82 MXN
22004-030915	P	HTD3M	10,2	14,32	18	13,56	17,5	17,5	9	15	220.33 MXN
22004-031510	P	HTD3M	17	9,55	13	8,79	13	26	15	10	224.55 MXN
22004-031512	P	HTD3M	17	11,46	15	10,7	15	26	15	12	238.39 MXN
22004-031514	P	HTD3M	17	13,37	18	12,61	16	26	15	14	243.81 MXN
22004-031515	P	HTD3M	17	14,32	18	13,56	17,5	26	15	15	253.44 MXN
