        Ruedas dentadas cilíndricas de acero, módulo 3 Dentado fresado, dentado recto, ángulo de presión de 20°

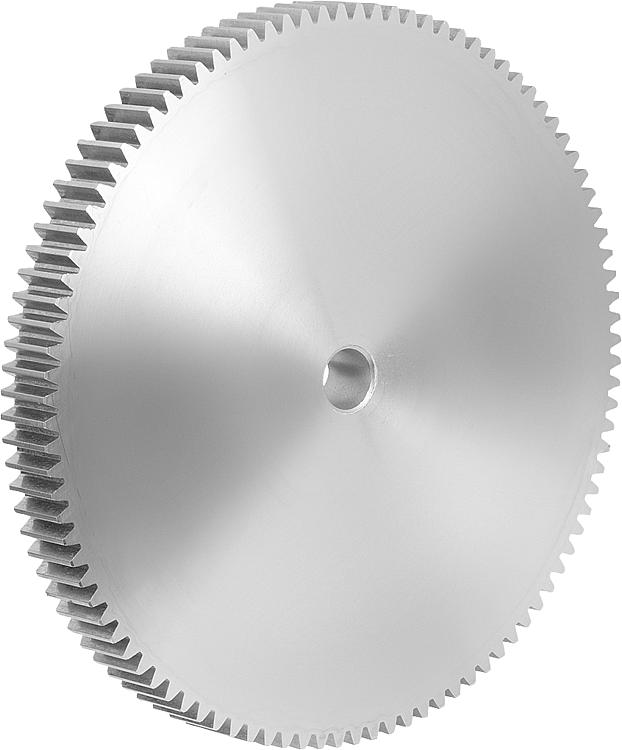

        Ruedas dentadas cilíndricas de acero, módulo 3, dentado fresado, dentado recto, ángulo de presión de 20°, forma B, sin cubo

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero 1.0503 (C45).Versión:Dentado fresado recto.
Ángulo de presión de 20°, acabado natural.Indicación:Hasta 48 dientes, con cubo en uno de los lados; arandela a partir de 50 dientes.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22400_B Ruedas dentadas cilíndricas de acero, módulo 3, dentado fresado, dentado recto, ángulo de presión de 20°, forma B, sin cubo

154 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Número de dientes	D	D1	D2 máx.	B	Precio
22400-0230300050	B	50	156	150	20	30	1,500.24 MXN
22400-0230300052	B	52	162	156	20	30	1,607.20 MXN
22400-0230300055	B	55	171	165	20	30	1,761.48 MXN
22400-0230300057	B	57	177	171	20	30	1,868.44 MXN
22400-0230300060	B	60	186	180	20	30	2,026.64 MXN
22400-0230300065	B	65	201	195	20	30	2,039.52 MXN
22400-0230300070	B	70	216	210	25	30	2,342.76 MXN
22400-0230300072	B	72	222	216	25	30	2,182.88 MXN
22400-0230300075	B	75	231	225	25	30	2,357.04 MXN
22400-0230300076	B	76	234	228	25	30	2,416.40 MXN
22400-0230300080	B	80	246	240	25	30	2,653.00 MXN
22400-0230300085	B	85	261	255	25	30	2,940.28 MXN
22400-0230300090	B	90	276	270	25	30	3,236.80 MXN
22400-0230300095	B	95	291	285	25	30	3,535.56 MXN
22400-0230300100	B	100	306	300	25	30	3,932.88 MXN
22400-0230300110	B	110	336	330	25	30	3,989.16 MXN
22400-0230300114	B	114	348	342	30	30	4,234.16 MXN
22400-0230300120	B	120	366	360	30	30	4,623.92 MXN
22400-0230300127	B	127	387	381	30	30	5,888.12 MXN

Otros artículos de esta categoría

22400_A

Ruedas dentadas cilíndricas de acero, módulo 3, dentado fresado, dentado recto, ángulo de presión de 20°, forma A, con cubo
