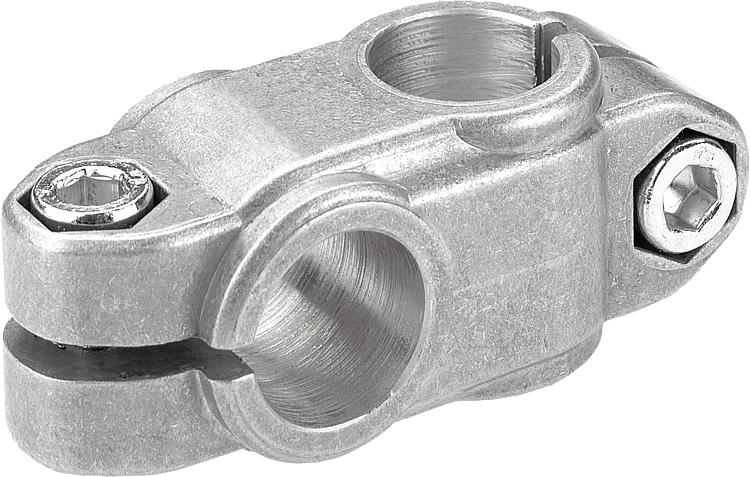

        Conectores para tubo pieza en cruz, aluminio

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Fundición de aluminio.
Tornillo de cabeza cilíndrica DIN 7984 y tuerca hexagonal DIN 985, acero.Versión:Rectificado por vibración.
Tornillo de cabeza cilíndrica y tuerca hexagonal, cincado.A petición:Palanca de sujeción para fijación.Accesorios:- Tubos redondos y tubos cuadrados 29050Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 29000 Conectores para tubo pieza en cruz, aluminio

438 kB

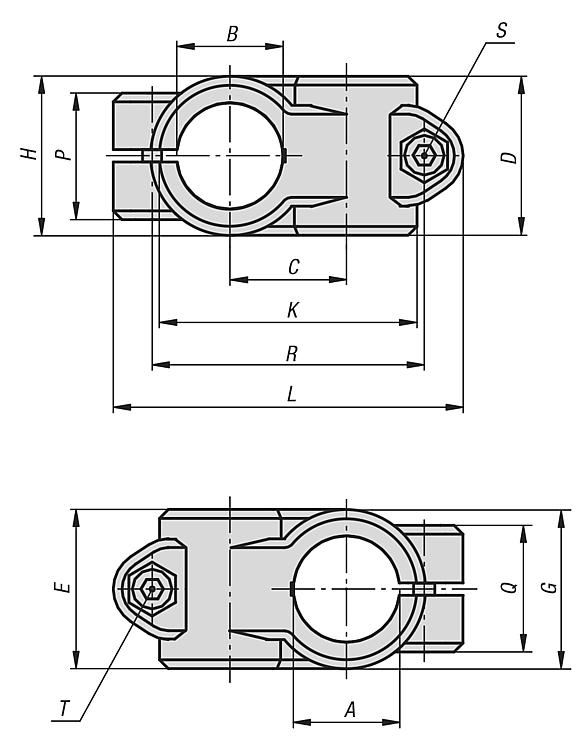

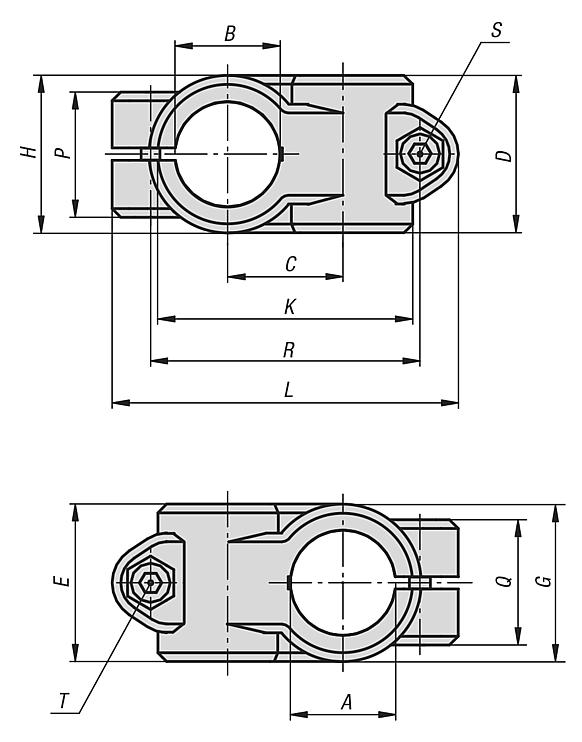

Planos

Selección/filtro de artículos

Referencia	A	B	C	D	E	G	H	K	L	P	Q	R	S	T	Precio
29000-51212	12,1	12,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20	360.36 MXN
29000-51414	14,1	14,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20	360.36 MXN
29000-51515	15,1	15,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20	360.36 MXN
29000-51616	16,1	16,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20	360.36 MXN
29000-51818	18,1	18,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20	360.36 MXN
29000-52014	20,1	14,1	27	40	33	40	26	59	84	21	33	65	M8x25	M6x20	416.64 MXN
29000-52020	20,1	20,1	33	40	40	-	-	73	101	33	33	78	M8x25	M8x25	416.64 MXN
29000-52514	25,1	14,1	27	40	33	40	26	59	84	21	33	65	M8x25	M6x20	416.64 MXN
29000-52525	25,1	25,1	33	40	40	-	-	73	101	33	33	78	M8x25	M8x25	416.64 MXN
29000-53014	30,1	14,1	27	40	33	40	26	59	84	21	33	65	M8x25	M6x20	416.64 MXN
29000-53030	30,1	30,1	33	40	40	-	-	73	101	33	33	78	M8x25	M8x25	416.64 MXN
29000-54020	40,17	20,1	36	50	40	52	32	60	110	33	40	86,5	M10x30	M8x25	646.80 MXN
29000-54030	40,17	30,1	45	65	65	65	45	98	137,5	44	44	108,5	M10x30	M10x30	669.76 MXN
29000-54040	40,17	40,17	45	60	60	-	-	100	137	40	40	111	M10x30	M10x30	646.80 MXN
29000-55030	50,22	30,1	45	65	65	65	45	98	137,5	44	44	108,5	M10x35	M10x35	669.76 MXN
29000-55050	50,2	50,2	53	70	70	-	-	118	154	45	45	128	M10x35	M10x35	669.76 MXN
