Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Articulación de fundición inyectada de cinc.
Fijaciones de fundición inyectada de cinc.
Anillos distanciadores de acero inoxidable.
Casquillos roscados y tornillos avellanados de acero.
Empuñadura de fundición inyectada de cinc según DIN EN 12844. Partes de acero de acero inoxidable 1.4305.
Versión:Articulación lacada en color aluminio.
Fijaciones cincadas.
Anillos distanciadores en acabado natural.
Casquillos roscados y tornillos avellanados cincados.
Empuñadura recubierta con plástico. Piezas de acero de acero inoxidable de acabado natural.
Indicación:Articulaciones para el montaje de los perfiles en un ángulo discrecional.
El rango de ajuste es de 0° a 180°. La articulación también se puede utilizar a modo de bisagra pesada.

Con los anillos distanciadores colocados, la articulación puede moverse libremente. Si se retiran, puede utilizarse como escuadra fija. Las articulaciones resultan especialmente indicadas para soportes ajustables, brazos giratorios o aplicaciones similares.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 10270 Articulaciones tipo B y tipo I 347 kB

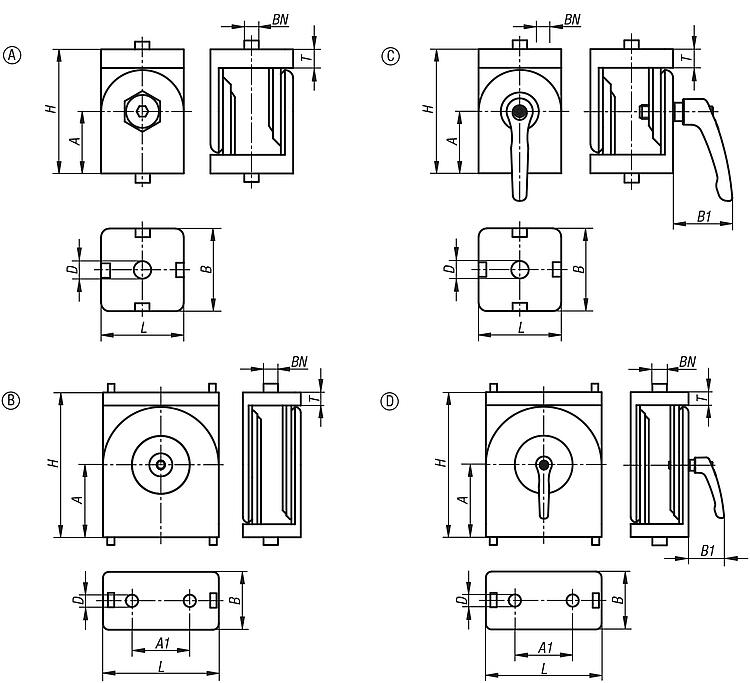

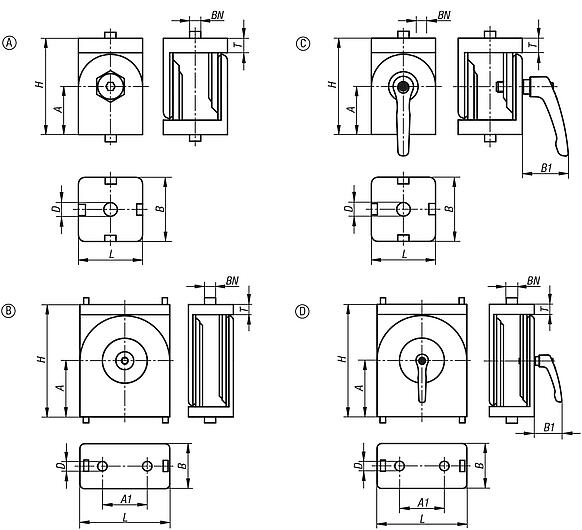

Planos (vista completa)

Articulaciones tipo B y tipo I

Articulación sin palanca de sujeción

Más información

Planos

Articulación sin palanca de sujeción

Selección/filtro de artículos

ReferenciaTipoAncho
de
ranura
Forma

AA1BD

HLTCADAcc.PrecioPedir
10270-063030I6A22,5-306,445307 439.04 MXN
10270-084040I8A30-408,460409 334.88 MXN
10270-084080I8B5040408,4100809 1,026.76 MXN
10270-083030B8A22,5-308,345307 528.08 MXN
10270-104545B10A30-458,560458 469.00 MXN
10270-104590B10B5045458,5100909 1,026.76 MXN

Articulación con palanca de sujeción

Más información

Planos

Articulación con palanca de sujeción

Selección/filtro de artículos

ReferenciaTipoAncho
de
ranura
Forma

AA1BB1D

HLTCADAcc.PrecioPedir
10270-1063030I6C22,5-30316,445307 471.80 MXN
10270-1084040I8C30-40318,460409 492.52 MXN
10270-2084080I8D504040318,4100809 1,056.44 MXN
10270-1104545B10C30-4542,58,560458 539.84 MXN
10270-2104590B10D50454542,58,5100909 1,077.44 MXN
