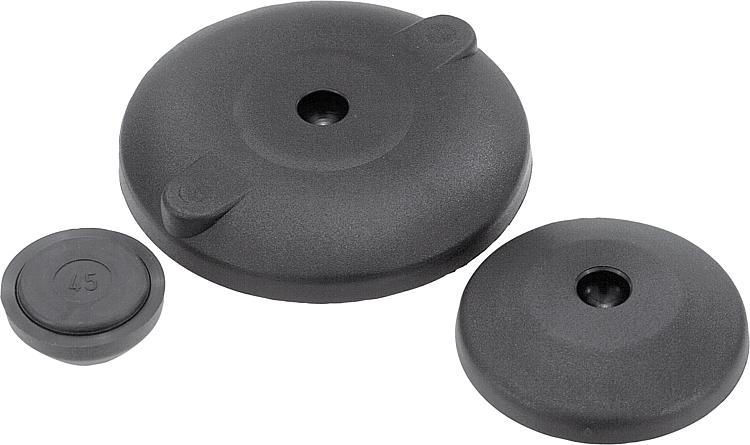

        Discos para pies articulados de plástico

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Discos de termoplástico reforzado con perlas de vidrio.

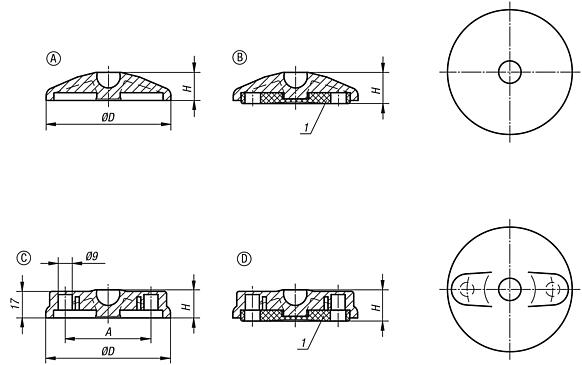

Placa antideslizante de elastómero termoplástico.Versión:Negro.Indicación:Los pies articulados están formados por un disco y un husillo roscado o una cabeza esférica. Cada disco se puede combinar con cualquier husillo o cabeza esférica. La placa antideslizante absorbe vibraciones e impide la caída del pie articulado. Husillos roscados adecuados, ver 27810. Cabezas esféricas adecuadas, ver 27811.Indicación sobre el dibujo:

Forma A sin perforaciones atornilladas sin placa antideslizante

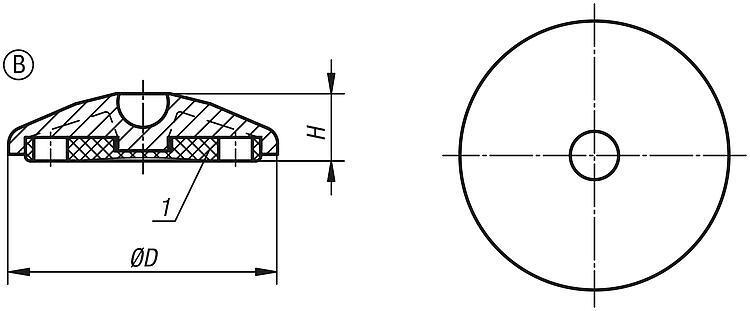

Forma B sin perforaciones atornilladas con placa antideslizante
Forma C con perforaciones atornilladas (cerradas) sin placa antideslizante

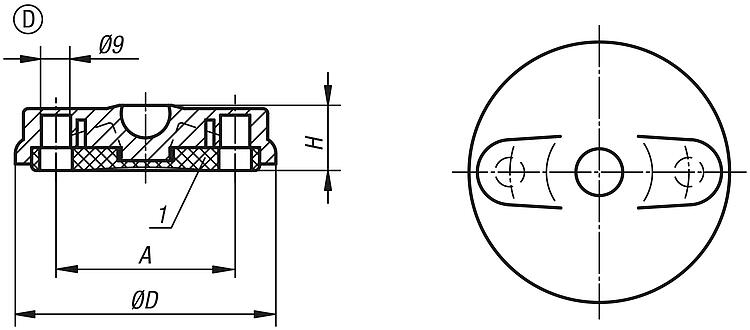

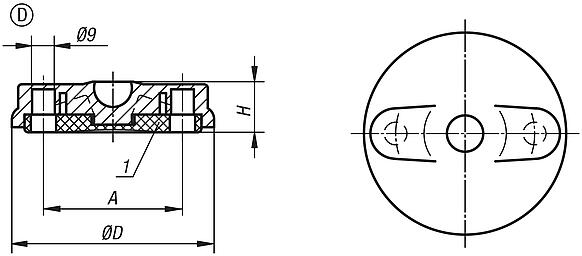

Forma D con perforaciones atornilladas (cerradas) con placa antideslizante

1) a partir de discos Ø 80

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27800 Discos para pies articulados de plástico

192 kB

Estructura modular de un pie articulado

188 kB

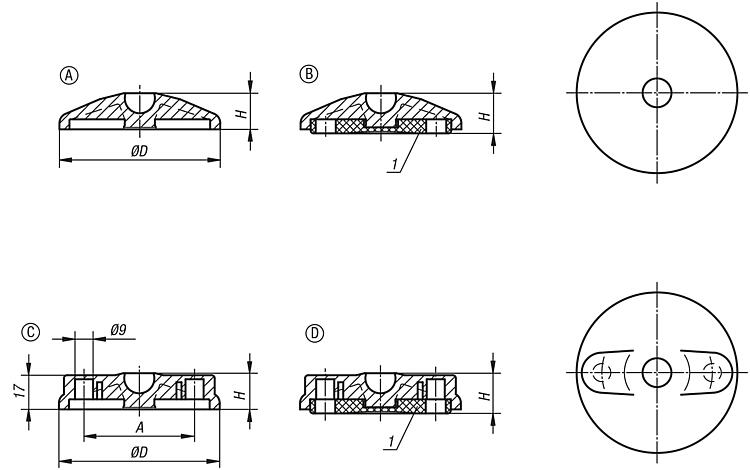

Planos (vista completa)

Discos para pies articulados de plástico, forma A

Más información

Planos

Discos para pies articulados de plástico, forma A

Selección/filtro de artículos

Referencia	Forma	Tamaño	D	H	Capacidad de carga máx. kN	Precio
27800-1030	A	30	29	18	5	38.08 MXN
27800-1040	A	40	39	18	9	43.96 MXN
27800-1045	A	45	44	18	9	48.44 MXN
27800-1050	A	50	49	18	9	50.96 MXN
27800-1060	A	60	59	18	9	57.12 MXN
27800-1080	A	80	79	18	9	63.56 MXN
27800-1100	A	100	99	18	9	124.88 MXN

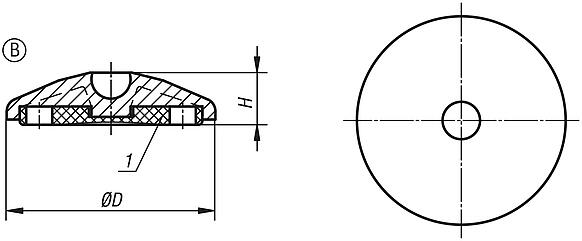

Discos para pies articulados de plástico, forma B

Más información

Planos

Discos para pies articulados de plástico, forma B

Selección/filtro de artículos

Referencia	Forma	Tamaño	D	H	Capacidad de carga máx. kN	Precio
27800-2030	B	30	29	20	5	63.56 MXN
27800-2040	B	40	39	20	9	76.16 MXN
27800-2045	B	45	44	20	9	82.32 MXN
27800-2050	B	50	49	20	9	87.64 MXN
27800-2060	B	60	59	20	9	95.20 MXN
27800-2080	B	80	79	20	9	121.24 MXN
27800-2100	B	100	99	20	9	230.44 MXN
