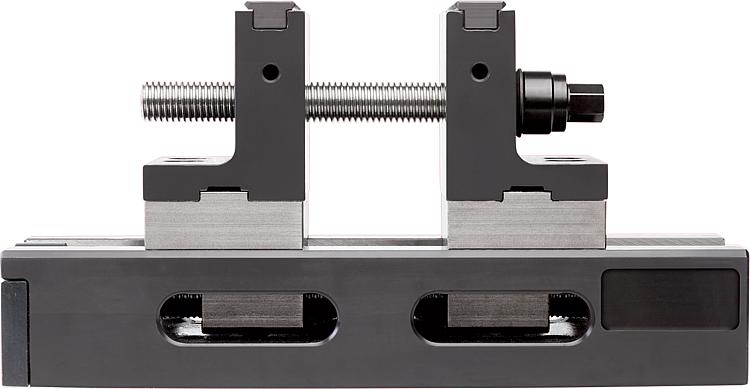

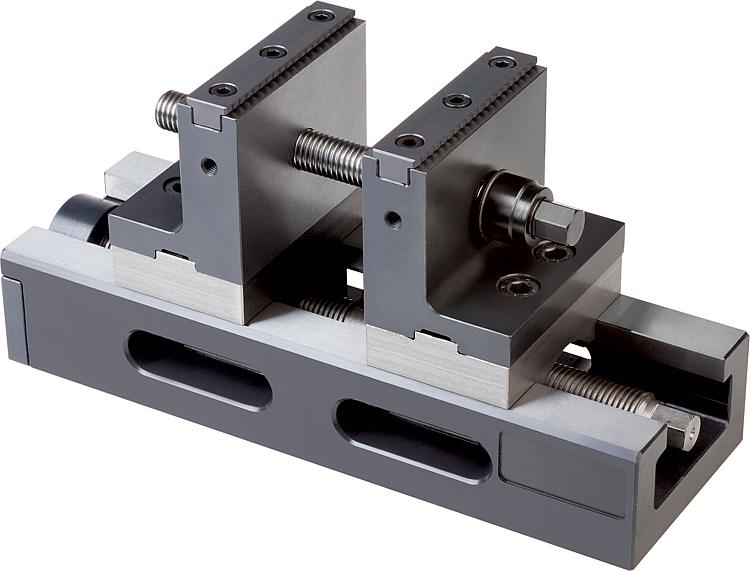

Mordaza escalonada para mecanizado de 5 ejes
41106

Mordaza escalonada para mecanizado de 5 ejes

Volver

Descripción del artículo/Imágenes del producto

DescripciónMaterial, versión:Mordaza con escalón de acero endurecido, superficies de sujeción pulidas.
Regleta superior dentada de acero endurecido.
Indicación de pedido:Mordaza escalonada alta por pares con dos insertos de agarre y tres husillos de sujeción de diferentes longitudes.Indicación:La pieza de trabajo se fija primero con el husillo de centrado inferior y después se aprieta con el husillo de sujeción superior.

Equipamiento básico:
Para ancho de mordaza de 80 mm.

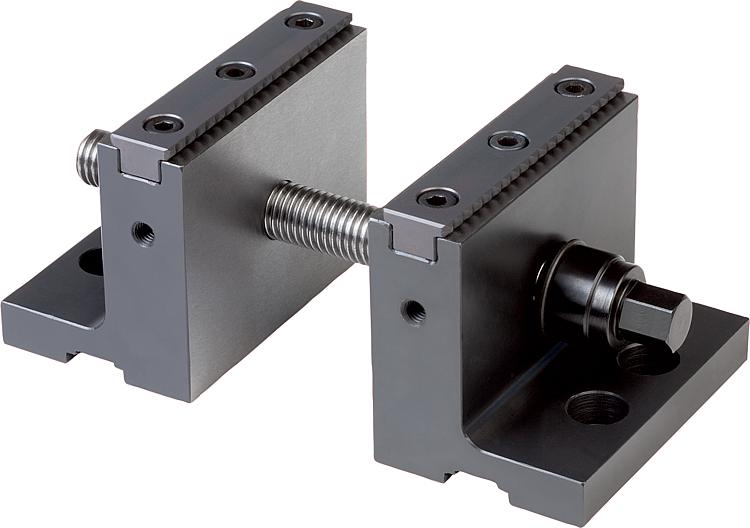

Suministro de mordaza escalonada alta en pares con 2 insertos de agarre y 3 husillos de sujeción de distinta longitud.
1. Longitud 80 mm rango de sujeción 6 mm - 35 mm.
2. Longitud 140 mm rango de sujeción 6 mm - 95 mm.
3. Longitud 200 mm rango de sujeción 6 mm - 155 mm.

Ventajas:Ideal para el mecanizado por los 5 lados. Construcción elevada en la mesa de máquinas para máquinas de 5 ejes. Fuerza de sujeción directamente bajo la pieza de trabajo. Las mordazas de montaje son reequipables para el dispositivo de sujeción central de 80 mm y 125 mm. Primero se sujeta la pieza de trabajo con el husillo de centrado inferior y, a continuación, se vuelve a tensar con el husillo de sujeción superior.Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 41106 Mordaza escalonada para mecanizado de 5 ejes 404 kB

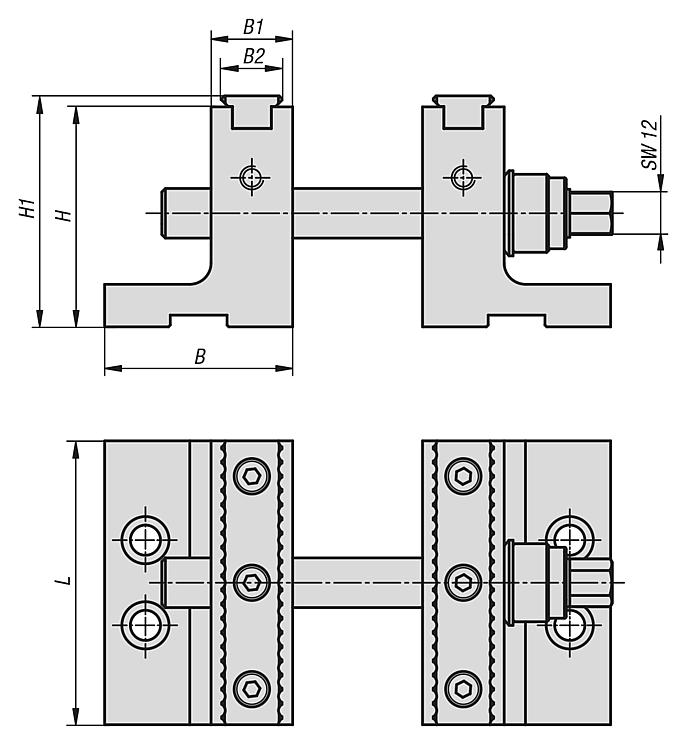

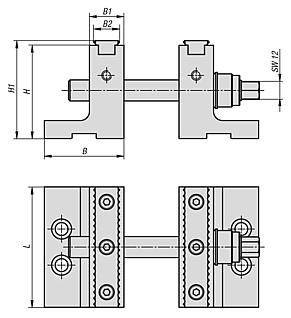

Planos

Mordaza escalonada para mecanizado de 5 ejes
Mordaza escalonada para mecanizado de 5 ejes

Selección/filtro de artículos

Referencia

Versión 1BB1B2H

H1LPeso
kg
CADAcc.PrecioPedir
41106-0801para mecanizado de 5 ejes5323176265,1802.689 17,057.04 MXN
41106-1251para mecanizado de 5 ejes6723179093,11256.32 27,763.68 MXN
