        Placas de base Dispositivo de sujeción de 5 ejes compactos

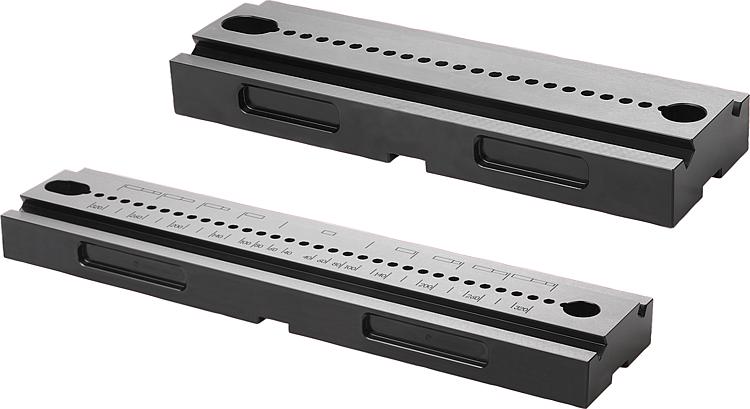

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero de cementación.Versión:Bruñido.
Superficie funcional pulida.Indicación:Placas de base, con ranuras de ajuste en la parte inferior para alinear fácilmente la placa en la mesa de máquinas.
Posibilidad de fijación mediante perforaciones de retícula 12F7 para distancia de retícula 40 mm y 50 mm.
Ranuras laterales previstas para medios de sujeción por separado.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 41305 Placas de base Dispositivo de sujeción de 5 ejes compactos

283 kB

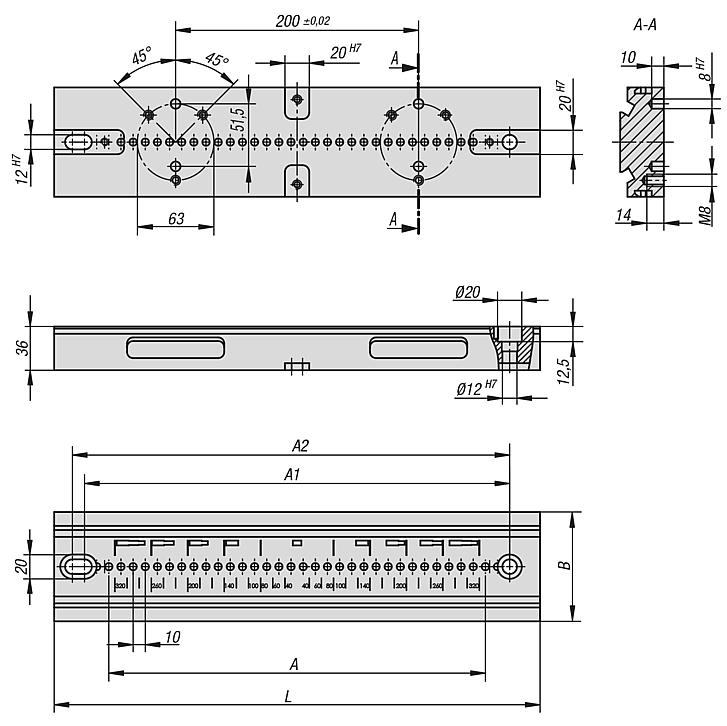

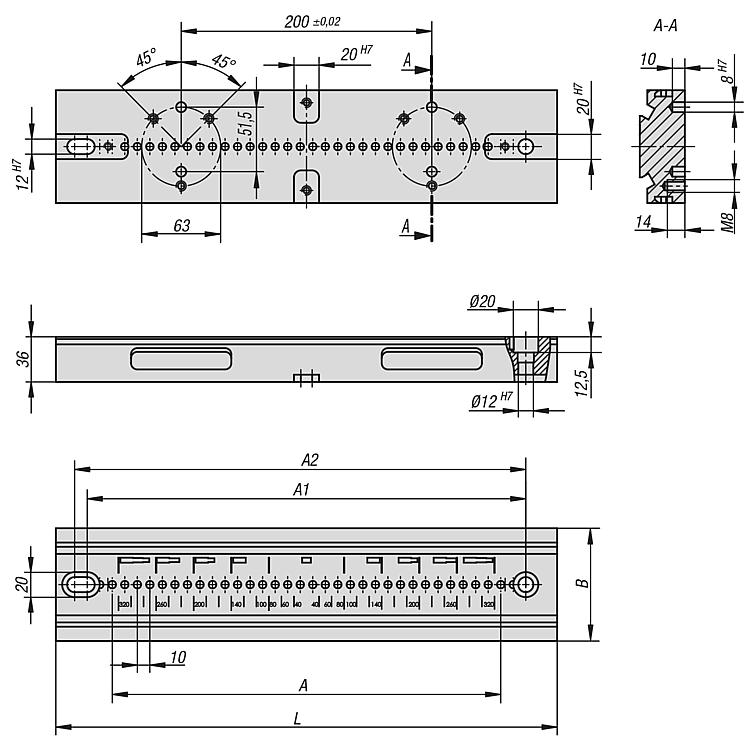

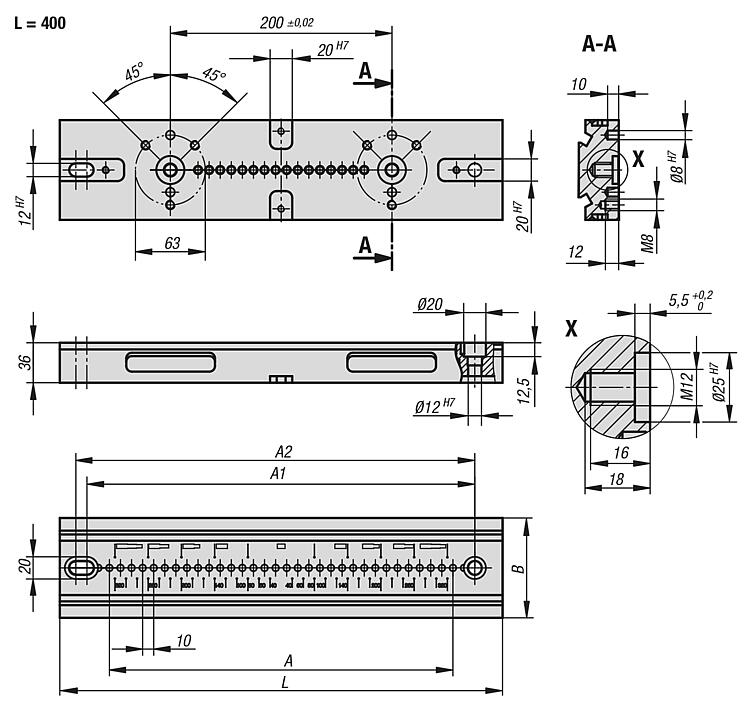

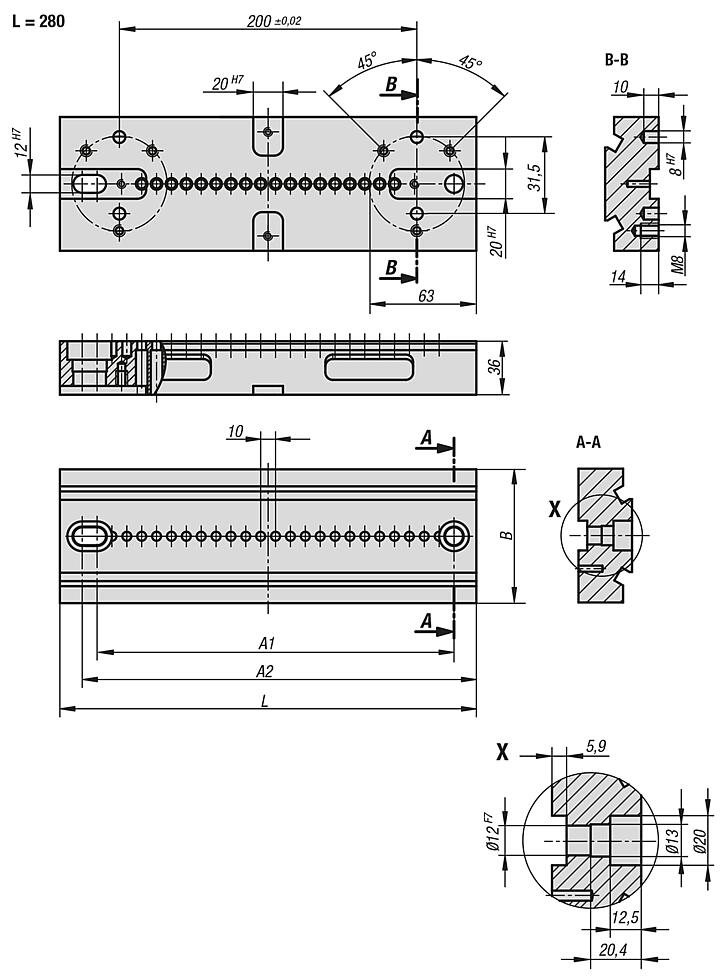

Planos

Selección/filtro de artículos

Referencia	A	A1	A2	B	L	Tornillo de ajuste correspondiente	Peso kg	Precio
41305-090280	20x10	240	250	90	280	07533-12055	6.14	21,084.00 MXN
41305-090400	31x10	350	360	90	400	07533-12055	8.58	29,092.00 MXN
41305-125280	20x10	240	250	125	280	07533-12055	8.86	24,136.00 MXN
41305-125400	31x10	350	360	125	400	07533-12055	12.24	32,340.00 MXN
