        Palancas tensoras, planas con rosca interior, pulgadas

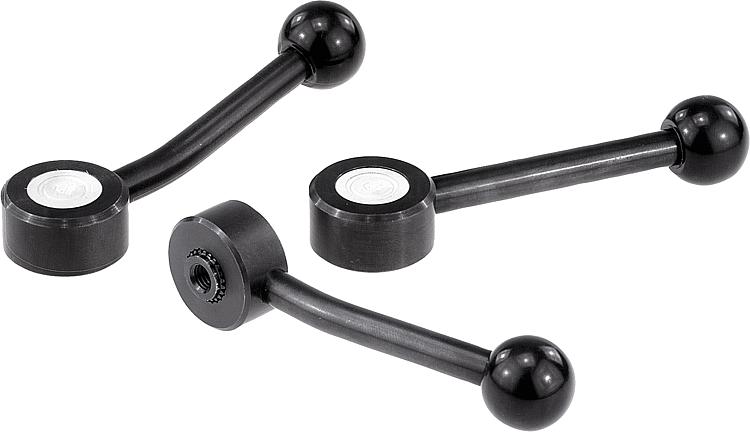

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Partes de acero con clase de resistencia 5.8.
Botón esférico de plástico, negro.Versión:Bruñido.Indicación:Para las series en pulgadas, la dimensión X está en pulgadas, todas las demás dimensiones, en mm.A petición:Otras roscas interiores y modelos especiales.
A petición, medidas "H1" y "A" disponibles en otras longitudes con un recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06390 inch Palancas tensoras, planas con rosca interior, pulgadas

227 kB

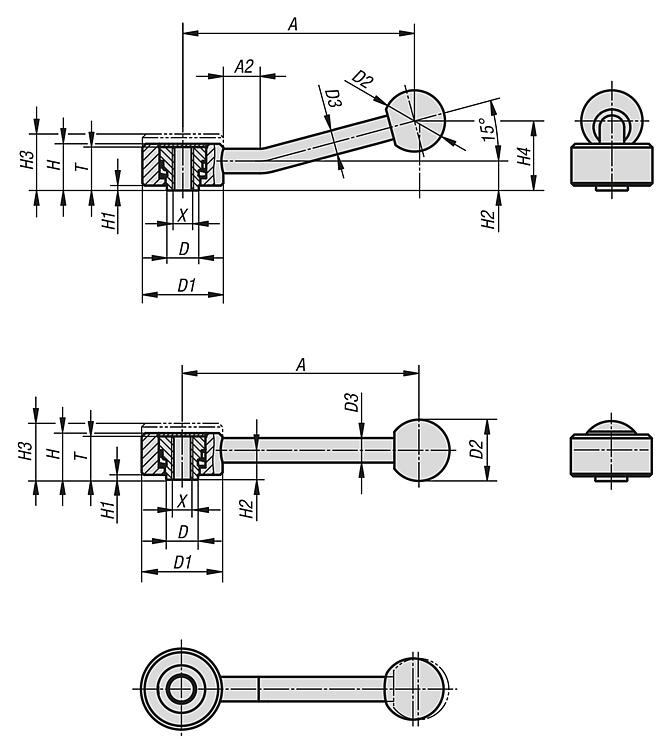

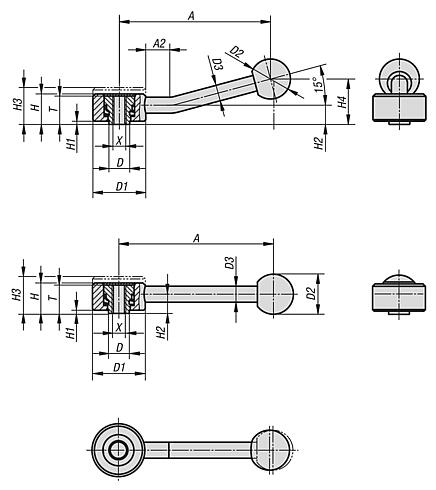

Planos (vista completa)

Palanca de sujeción plana con rosca interior, 0 grados, pulgadas

Más información

Planos

Palanca de sujeción plana con rosca interior, 0 grados, pulgadas

Selección/filtro de artículos

Referencia	Forma	X	T	A	D	D1	D2	D3	H	H1	H2	H3	Número de dientes	Precio
06390-1A21	0°	1/4-20	18	102	13,5	33	25	10	19	2	12	23	26	502.60 MXN
06390-1A31	0°	5/16-18	18	102	13,5	33	25	10	19	2	12	23	26	502.60 MXN
06390-2A41	0°	3/8-16	21	131	19	41	30	12	22	2	13,5	26	30	620.48 MXN
06390-2A51	0°	1/2-13	21	131	19	41	30	12	22	2	13,5	26	30	620.48 MXN
06390-3A51	0°	1/2-13	27	148	23	45	37	14	28	2	17	33	36	731.64 MXN
06390-3A61	0°	5/8-11	27	148	23	45	37	14	28	2	17	33	36	731.64 MXN

Palanca de sujeción plana con rosca interior, 15 grados, pulgadas

Más información

Planos

Palanca de sujeción plana con rosca interior, 15 grados, pulgadas

Selección/filtro de artículos

Referencia	Forma	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Número de dientes	Precio
06390-1A22	15°	1/4-20	18	100	15	13,5	33	25	10	19	2	12	23	29	26	565.32 MXN
06390-1A32	15°	5/16-18	18	100	15	13,5	33	25	10	19	2	12	23	29	26	565.32 MXN
06390-2A42	15°	3/8-16	21	127	15	19	41	30	12	22	2	13,5	26	38	30	691.32 MXN
06390-2A52	15°	1/2-13	21	127	15	19	41	30	12	22	2	13,5	26	38	30	691.32 MXN
06390-3A52	15°	1/2-13	27	145	15	23	45	37	14	28	2	17	33	48	36	805.84 MXN
06390-3A62	15°	5/8-11	27	145	15	23	45	37	14	28	2	17	33	48	36	805.84 MXN
