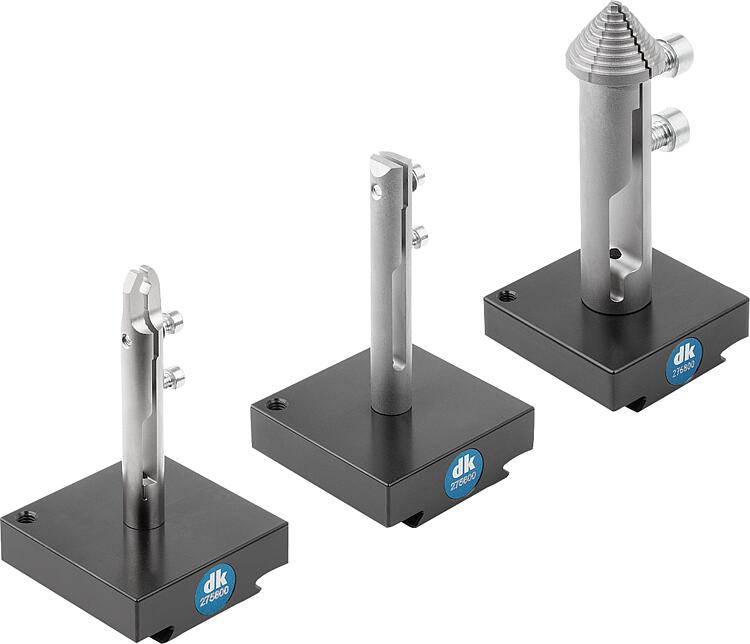

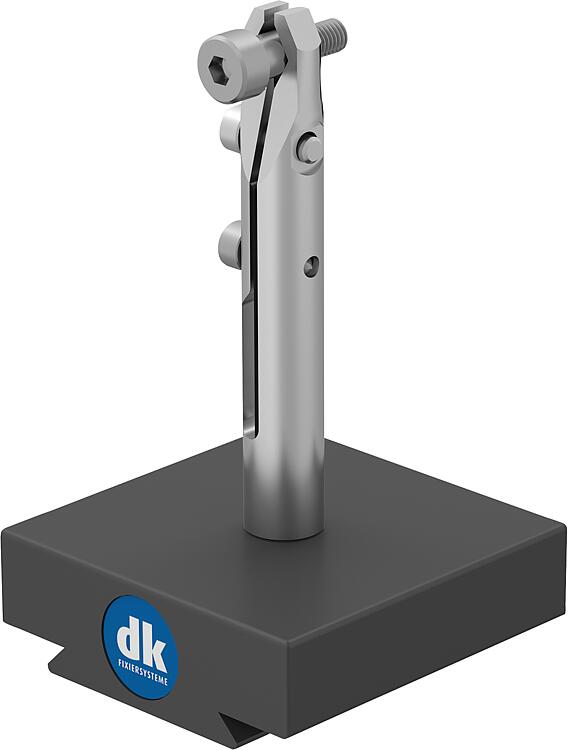

DescripciónMaterial:Cuerpo base de acero. Asiento de sujeción rápida de aluminio.Versión:Cuerpo base endurecido y con niquelado químico. Asiento de sujeción rápida con revestimiento duro.Indicación:Dispositivos de sujeción de piezas pequeñas con diversas superficies de apriete para la sujeción de piezas de pequeñas dimensiones. Se pueden sujetar en piezas planas y de rotación simétrica, así como en piezas con un taladro. Una aplicación perfecta para la tecnología de medición.

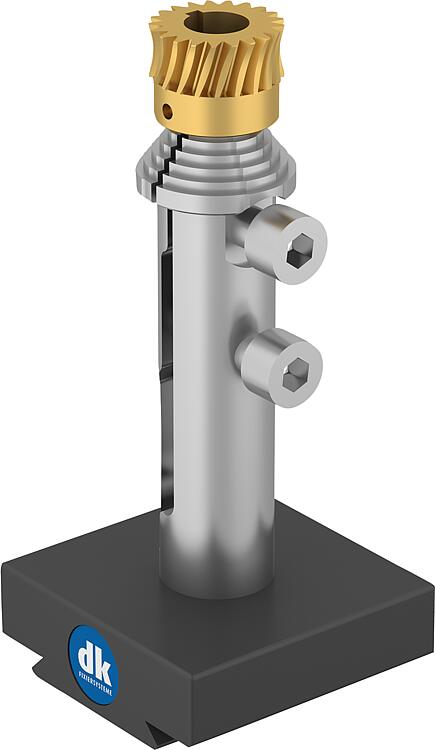

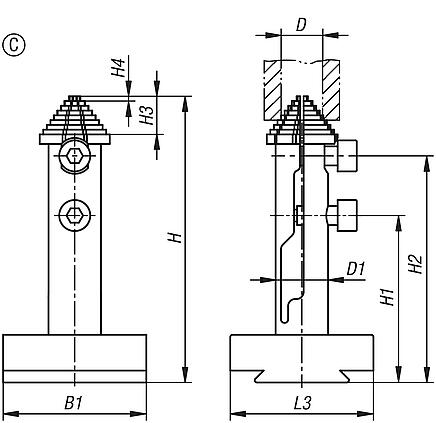

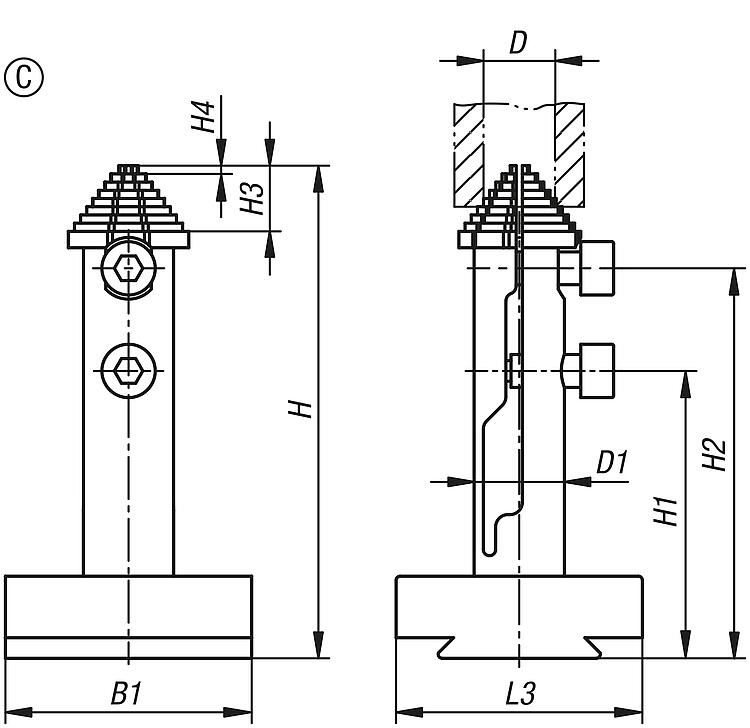

En la forma C, los diámetros de sujeción están escalonados en 3 mm cada uno (el primer escalonamiento tiene 4 mm).
Los dispositivos de sujeción de piezas pequeñas se pueden unir con todos los soportes de sujeción rápida (básicos) para formar un sistema de cambio rápido. Con ello, los dispositivos de sujeción de piezas pequeñas se pueden montar de forma rápida y efectiva en distintos soportes de sujeción rápida.Accesorios:Placas base 34031. Mesas de posicionamiento 34031-05. Soportes de sujeción rápida básicos 33227-05. Soportes de sujeción rápida básicos 34006. Soportes de sujeción rápida básicos 34021. Mesas en cruz 34031-10. Soportes de sujeción rápida con elemento angular 33227-10. Soportes de sujeción rápida con elemento angular giratorios 34007. Soportes de sujeción rápida giratorios 34007-02.Indicación sobre el dibujo:

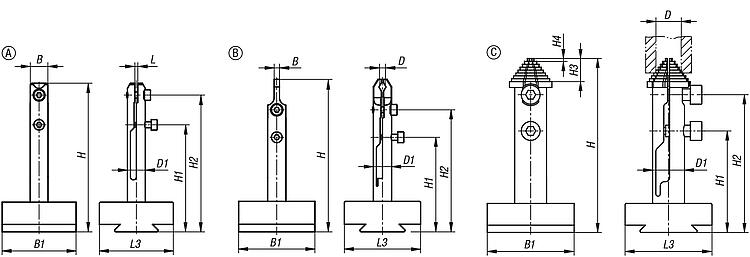

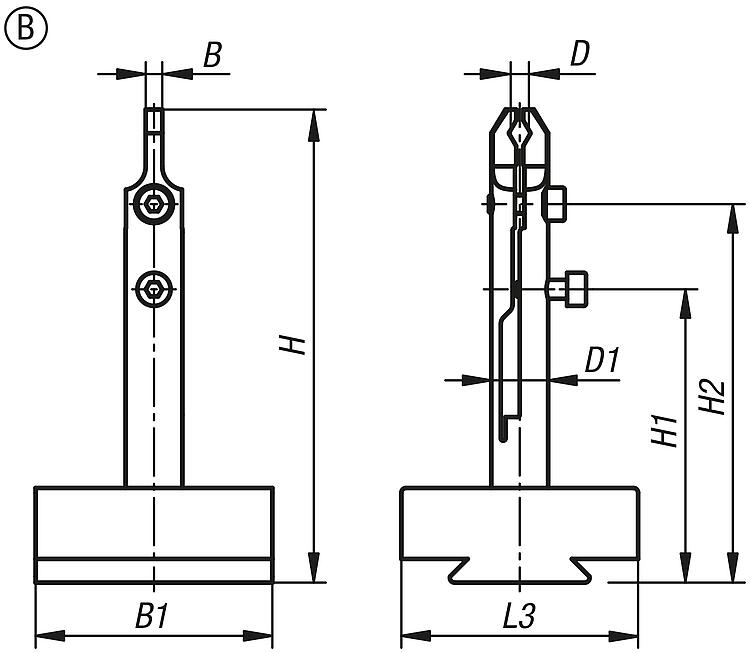

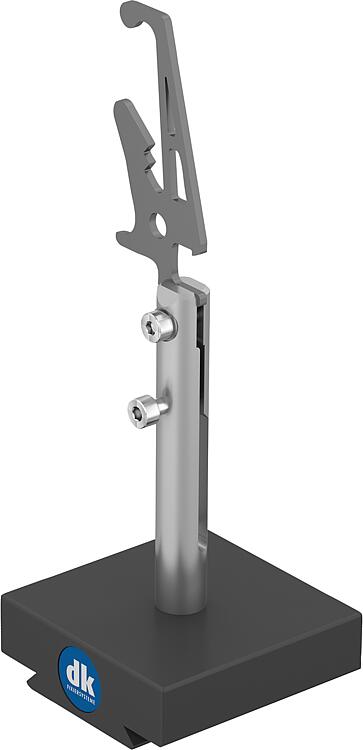

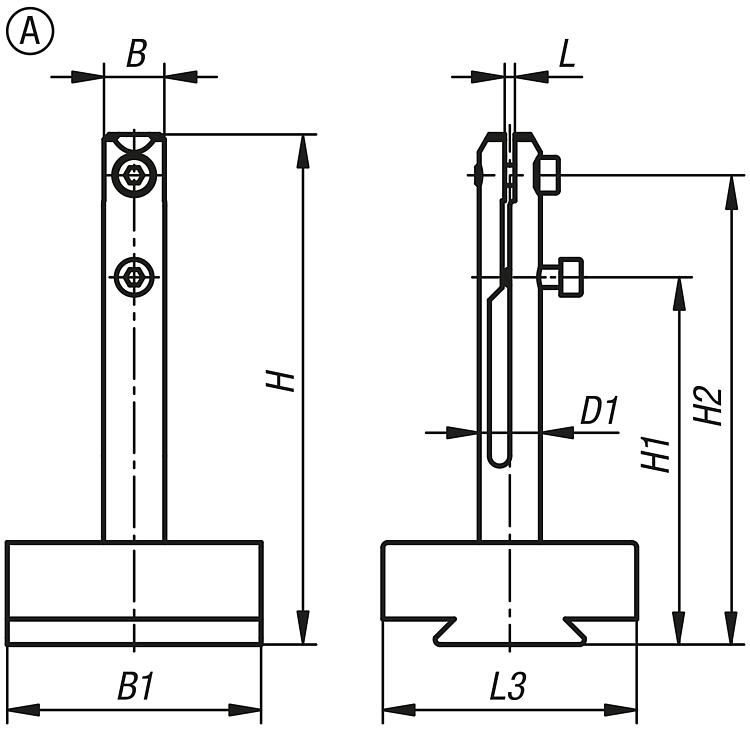

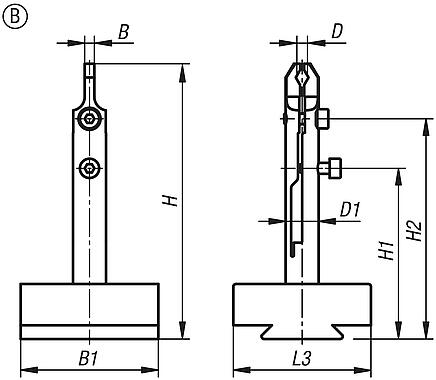

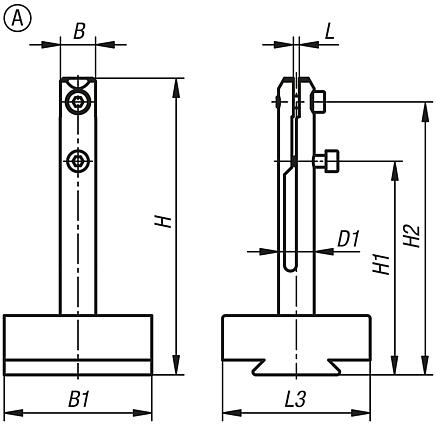

Forma A: liso Forma B: con prisma Forma C: con apriete interior
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
