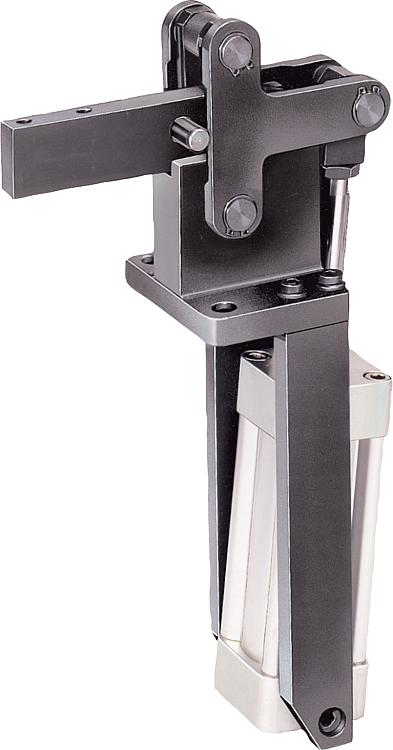

        Dispositivos de sujeción neumáticos verticales con ampliación de cilindro vertical

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.Indicación:Los dispositivos de sujeción 05350 y 05360 son adecuados para la instalación en máquinas especiales y transportadoras. No precisan mantenimiento gracias a los pivotes tratados en caliente y pulidos, situados en cojinetes de teflón. La versión pesada, al igual que el cilindro neumático de acción doble, garantizan una larga vida útil.
Los tornillos de fijación de los ejes están asegurados con LOCTITE.
El pistón magnético está preparado para una detección de fin de carrera eléctrica.

VL = Consumo de aire por carrera doble en dm³ con 6 bar.

Fuerzas de sujeción y retención:
La elección del tamaño adecuado para el dispositivo de sujeción depende de las fuerzas (ver tabla). Distinguimos entre fuerza de retención F1 o F2 y fuerza de sujeción F3 o F4.

La fuerza de sujeción F3 o F4 es la fuerza que el dispositivo de sujeción del brazo de sujeción ejerce sobre la pieza de trabajo al cerrarse.

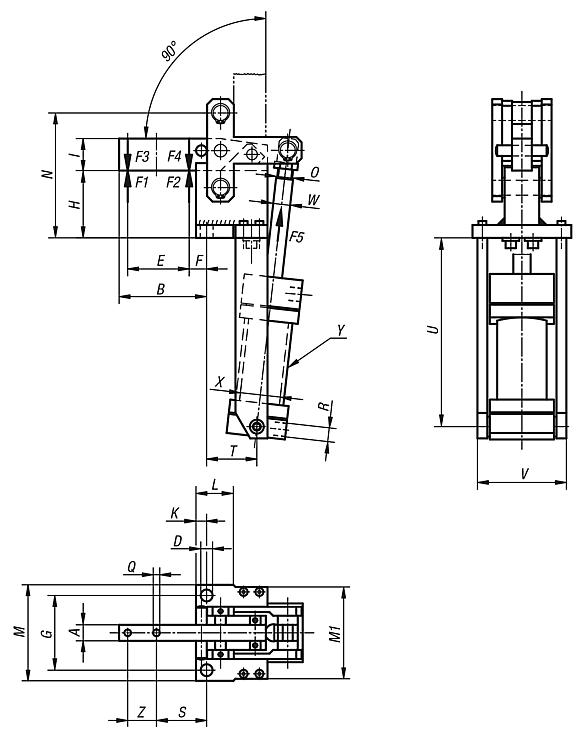

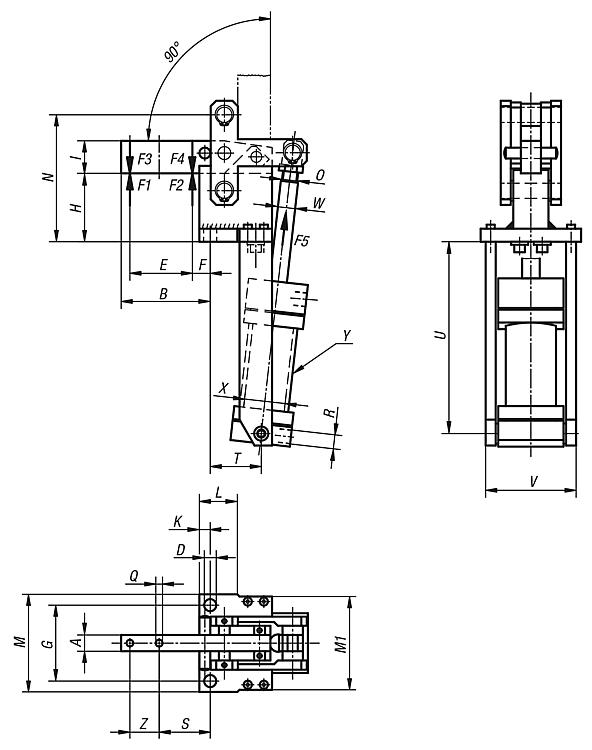

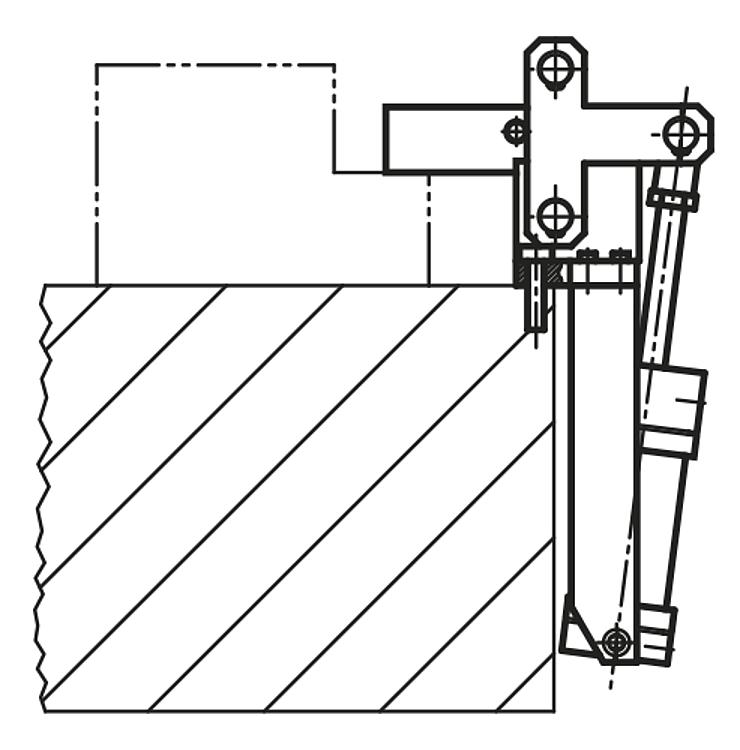

La fuerza de retención F1 o F2 es la fuerza que el brazo de sujeción cerrado opone a la fuerza de mecanizado procedente de la pieza de trabajo y que persiste sin deformación permanente. Es superior a la fuerza de sujeción, pues se debe sobrepasar con el dispositivo de sujeción cerrado al devolver el punto muerto de la palanca a su posición inicial.A petición:Dispositivo de sujeción sin cilindro.Indicación sobre el dibujo:

Y = Carrera del cilindro

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05360 Dispositivos de sujeción neumáticos verticales con ampliación de cilindro vertical

232 kB

Indicación técnica para dispositivo de sujeción rápida

128 kB

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	A	B	D	E	F	G	H	I	K	L	M	M1	N	O	Q	S	T	Precio
05360-04	15	82	11	54	20	70	65	30	10	35	90	90	117	M12x1,25	6,2	47	46	17,990.18 MXN
05360-06	20	91	13	60	22	83	69	40	12	32	107	100	137	M16x1,5	8,2	54	48	25,457.12 MXN
05360-08	30	125	17	95	24,5	115	94	60	15	49	145	123	184	M16x1,5	13,2	67	77	32,830.98 MXN

Referencia	U	V	W	X	Y	R	Z	Altura total	Longitud total	F1 kN	F2 kN	F3 kN	F4 kN	F5 kN	VL	Precio
05360-04	193	82	16	40	74	G1/8	27	172	340	6	9	1,5	2,2	0,75	1	17,990.18 MXN
05360-06	221	101	16	50	87	G1/4	26	195	386	12	18	2,5	3,5	1	1,8	25,457.12 MXN
05360-08	255	123	16	63	120	G1/4	40	272	470	20	30	4	6	1,8	4,3	32,830.98 MXN
