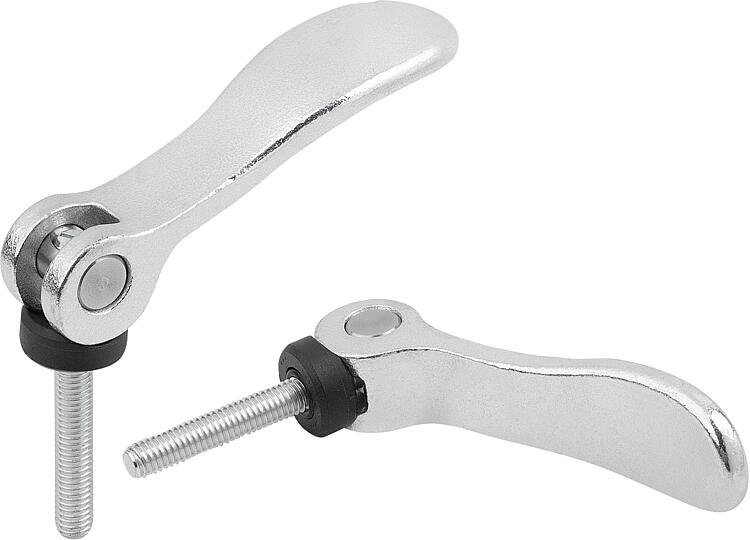

        Palancas excéntricas de acero ajustables con rosca exterior, arandela de presión de plástico y tornillo prisionero de acero o acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:La palanca excéntrica tiene una arandela de presión optimizada técnicamente de plástico.
La arandela de presión está hecha de un plástico especial de alto rendimiento que garantiza una excelente resistencia al desgaste y a la fluencia. Material:

Empuñadura de acero 1.0401.
Arandela de presión de plástico de alto rendimiento reforzado con fibra de vidrio.
Perno del eje de acero inoxidable 1.4305.
Tornillo prisionero de acero, clase de resistencia 5.8.

Versión:Empuñadura y tornillo prisionero pasivados en azul.
Arandela de presión de color negro.
Pernos de eje con acabado natural.Indicación:Las palancas excéntricas ajustables se utilizan cuando la ubicación de la palanca tensora solo permite una determinada posición con respecto al eje de sujeción (zona de interferencia). La rosca fina situada en el tornillo prisionero permite el ajuste de la posición exacta de la palanca tensora con ayuda de un destornillador.
Los plásticos tienen la peculiaridad de presentar un alto índice de fluencia cuando se someten a cargas (cedencia).Accesorios:En las superficies ligeramente arqueadas se puede pedir también opcionalmente una arandela de acero inoxidable 04234.

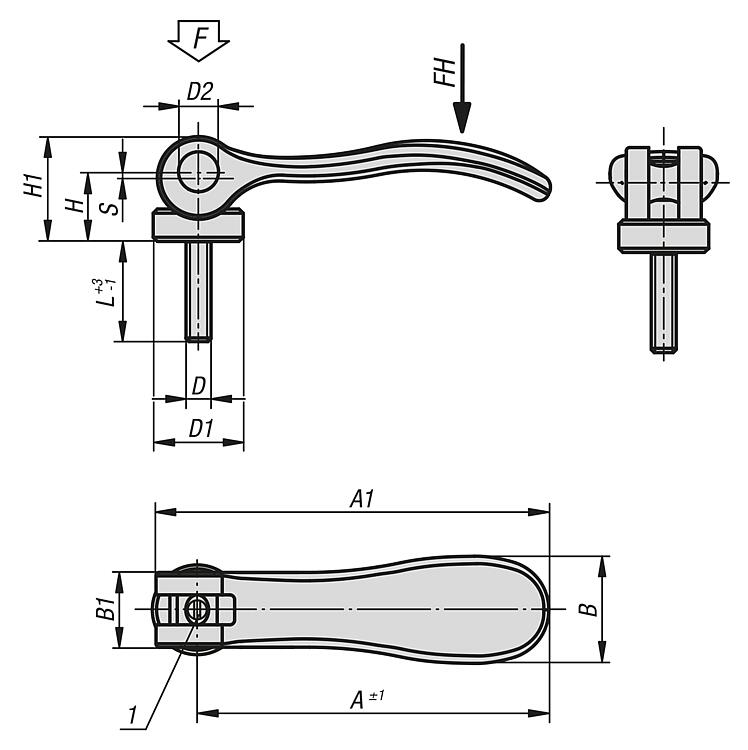

Esta se puede instalar como arandela de apoyo entre la arandela de presión y la superficie de apoyo.Indicación sobre el dibujo:

1) Espiga para el ajuste de precisión de la palanca de sujeción

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04233-08 Palancas excéntricas de acero ajustables con rosca exterior, arandela de presión de plástico y tornillo prisionero de acero o acero inoxidable

170 kB

Planos

Selección/filtro de artículos

Referencia	N.º de art. antiguo norelem	D	D1	D2	B	B1	H	H1	A	A1	L	Carrera S	Fuerza de sujeción F (kN)	Fuerza manual FH N	Precio
04233-08-1502205X20	04233-1502205X20	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	326.48 MXN
04233-08-1502205X30	04233-1502205X30	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	326.48 MXN
04233-08-1502205X40	04233-1502205X40	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	336.00 MXN
04233-08-1502205X50	04233-1502205X50	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	336.00 MXN
04233-08-1502206X20	04233-1502206X20	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	326.48 MXN
04233-08-1502206X30	04233-1502206X30	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	326.48 MXN
04233-08-1502206X40	04233-1502206X40	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	336.00 MXN
04233-08-1502206X50	04233-1502206X50	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	336.00 MXN
04233-08-2502208X25	04233-2502208X25	M8	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	515.48 MXN
04233-08-2502208X30	04233-2502208X30	M8	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	515.48 MXN
04233-08-2502208X40	04233-2502208X40	M8	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	528.08 MXN
04233-08-2502208X50	04233-2502208X50	M8	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	528.08 MXN
04233-08-2502210X25	04233-2502210X25	M10	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	515.48 MXN
04233-08-2502210X30	04233-2502210X30	M10	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	515.48 MXN
04233-08-2502210X40	04233-2502210X40	M10	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	528.08 MXN
04233-08-2502210X50	04233-2502210X50	M10	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	528.08 MXN
