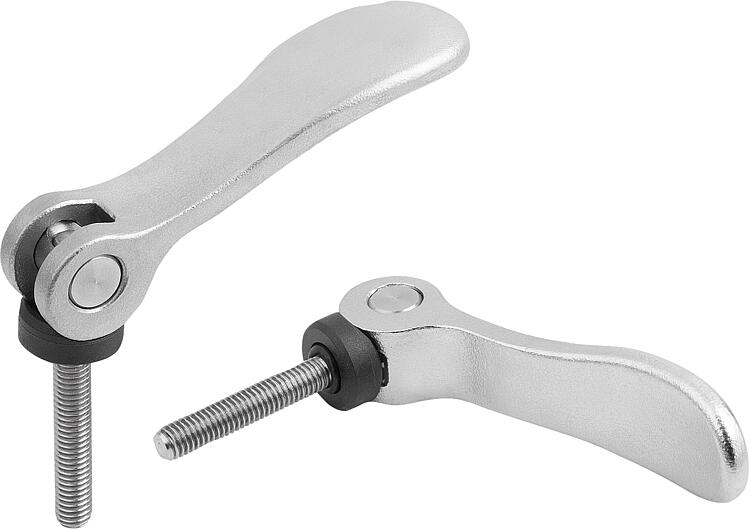

        Palancas excéntricas de acero inoxidable ajustables con rosca exterior, arandela de presión de plástico y tornillo prisionero de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:La palanca excéntrica tiene una arandela de presión optimizada técnicamente de plástico.
La arandela de presión está hecha de un plástico especial de alto rendimiento que garantiza una excelente resistencia al desgaste y a la fluencia. Material:

Empuñadura de acero inoxidable 1.4308.
Arandela de presión de plástico de alto rendimiento reforzado con fibra de vidrio.
Perno del eje y tornillo prisionero de acero inoxidable 1.4305...

Versión:Empuñadura con pulimentado electrolítico o tratamiento con chorro.
Arandela de presión de color negro.
Perno del eje y tornillo prisionero con acabado natural.Indicación:Las palancas excéntricas ajustables se utilizan cuando la ubicación de la palanca tensora solo permite una determinada posición con respecto al eje de sujeción (zona de interferencia). La rosca fina situada en el tornillo prisionero permite el ajuste de la posición exacta de la palanca tensora con ayuda de un destornillador.
Los plásticos tienen la peculiaridad de presentar un alto índice de fluencia cuando se someten a cargas (cedencia).Accesorios:En las superficies ligeramente arqueadas se puede pedir también opcionalmente una arandela de acero inoxidable 04234.
Esta se puede instalar como arandela de apoyo entre la arandela de presión y la superficie de apoyo.Indicación sobre el dibujo:

1) Espiga para el ajuste de precisión de la palanca de sujeción

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04233-04 Palancas excéntricas de acero inoxidable ajustables con rosca exterior, arandela de presión de plástico y tornillo prisionero de acero inoxidable

208 kB

Planos

Selección/filtro de artículos

Referencia	N.º de art. antiguo norelem	Superficie cuerpo de base	D	D1	D2	B	B1	H	H1	A	A1	L	Carrera S	Fuerza de sujeción F (kN)	Fuerza manual FH N	Precio
04233-04-7512003X10	-	pulido electrolítico	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	476.84 MXN
04233-04-7512003X15	-	pulido electrolítico	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	476.84 MXN
04233-04-7512003X30	-	pulido electrolítico	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	476.84 MXN
04233-04-8512003X10	-	pulido electrolítico	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	476.84 MXN
04233-04-8512003X15	-	pulido electrolítico	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	476.84 MXN
04233-04-8512003X30	-	pulido electrolítico	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	476.84 MXN
04233-04-9512003X10	04233-9512003X10	pulido electrolítico	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	476.84 MXN
04233-04-9512003X15	04233-9512003X15	pulido electrolítico	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	476.84 MXN
04233-04-9512003X30	04233-9512003X30	pulido electrolítico	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	476.84 MXN
04233-04-7512004X10	-	pulido electrolítico	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	476.84 MXN
04233-04-7512004X15	-	pulido electrolítico	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	476.84 MXN
04233-04-7512004X30	-	pulido electrolítico	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	476.84 MXN
04233-04-8512004X10	-	pulido electrolítico	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	476.84 MXN
04233-04-8512004X15	-	pulido electrolítico	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	476.84 MXN
04233-04-8512004X30	-	pulido electrolítico	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	476.84 MXN
04233-04-9512004X10	04233-9512004X10	pulido electrolítico	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	476.84 MXN
04233-04-9512004X15	04233-9512004X15	pulido electrolítico	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	476.84 MXN
04233-04-9512004X30	04233-9512004X30	pulido electrolítico	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	476.84 MXN
04233-04-0512004X15	04233-0512004X15	pulido electrolítico	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	507.08 MXN
04233-04-0512004X20	04233-0512004X20	pulido electrolítico	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	507.08 MXN
04233-04-0512004X30	04233-0512004X30	pulido electrolítico	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	507.08 MXN
04233-04-0512005X20	04233-0512005X20	pulido electrolítico	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	507.08 MXN
04233-04-0512005X30	04233-0512005X30	pulido electrolítico	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	507.08 MXN
04233-04-0512005X40	04233-0512005X40	pulido electrolítico	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	525.56 MXN
04233-04-0512005X50	04233-0512005X50	pulido electrolítico	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	525.56 MXN
04233-04-1512005X20	04233-1512005X20	pulido electrolítico	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	596.40 MXN
04233-04-1512005X30	04233-1512005X30	pulido electrolítico	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	596.40 MXN
04233-04-1512005X40	04233-1512005X40	pulido electrolítico	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	618.80 MXN
04233-04-1512005X50	04233-1512005X50	pulido electrolítico	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	618.80 MXN
04233-04-1512006X20	04233-1512006X20	pulido electrolítico	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	596.40 MXN
04233-04-1512006X30	04233-1512006X30	pulido electrolítico	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	596.40 MXN
04233-04-1512006X40	04233-1512006X40	pulido electrolítico	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	618.80 MXN
04233-04-1512006X50	04233-1512006X50	pulido electrolítico	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	618.80 MXN
04233-04-2512008X25	04233-2512008X25	pulido electrolítico	M8	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	809.20 MXN
04233-04-2512008X30	04233-2512008X30	pulido electrolítico	M8	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	809.20 MXN
04233-04-2512008X40	04233-2512008X40	pulido electrolítico	M8	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	833.56 MXN
04233-04-2512008X50	04233-2512008X50	pulido electrolítico	M8	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	833.56 MXN
04233-04-2512010X25	04233-2512010X25	pulido electrolítico	M10	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	809.20 MXN
04233-04-2512010X30	04233-2512010X30	pulido electrolítico	M10	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	809.20 MXN
04233-04-2512010X40	04233-2512010X40	pulido electrolítico	M10	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	833.56 MXN
04233-04-2512010X50	04233-2512010X50	pulido electrolítico	M10	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	833.56 MXN
04233-04-7512303X10	-	tratado con chorro	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	428.68 MXN
04233-04-7512303X15	-	tratado con chorro	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	428.68 MXN
04233-04-7512303X30	-	tratado con chorro	M3	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	428.68 MXN
04233-04-8512303X10	-	tratado con chorro	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	428.68 MXN
04233-04-8512303X15	-	tratado con chorro	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	428.68 MXN
04233-04-8512303X30	-	tratado con chorro	M3	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	428.68 MXN
04233-04-9512303X10	04233-9512303X10	tratado con chorro	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	428.68 MXN
04233-04-9512303X15	04233-9512303X15	tratado con chorro	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	428.68 MXN
04233-04-9512303X30	04233-9512303X30	tratado con chorro	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	428.68 MXN
04233-04-7512304X10	-	tratado con chorro	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	428.68 MXN
04233-04-7512304X15	-	tratado con chorro	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	428.68 MXN
04233-04-7512304X30	-	tratado con chorro	M4	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	428.68 MXN
04233-04-8512304X10	-	tratado con chorro	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	428.68 MXN
04233-04-8512304X15	-	tratado con chorro	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	428.68 MXN
04233-04-8512304X30	-	tratado con chorro	M4	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	428.68 MXN
04233-04-9512304X10	04233-9512304X10	tratado con chorro	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	428.68 MXN
04233-04-9512304X15	04233-9512304X15	tratado con chorro	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	428.68 MXN
04233-04-9512304X30	04233-9512304X30	tratado con chorro	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	428.68 MXN
04233-04-0512304X15	04233-0512304X15	tratado con chorro	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	456.68 MXN
04233-04-0512304X20	04233-0512304X20	tratado con chorro	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	456.68 MXN
04233-04-0512304X30	04233-0512304X30	tratado con chorro	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	456.68 MXN
04233-04-0512305X20	04233-0512305X20	tratado con chorro	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	456.68 MXN
04233-04-0512305X30	04233-0512305X30	tratado con chorro	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	456.68 MXN
04233-04-0512305X40	04233-0512305X40	tratado con chorro	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	472.92 MXN
04233-04-0512305X50	04233-0512305X50	tratado con chorro	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	472.92 MXN
04233-04-1512305X20	04233-1512305X20	tratado con chorro	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	537.04 MXN
04233-04-1512305X30	04233-1512305X30	tratado con chorro	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	537.04 MXN
04233-04-1512305X40	04233-1512305X40	tratado con chorro	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	556.08 MXN
04233-04-1512305X50	04233-1512305X50	tratado con chorro	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	556.08 MXN
04233-04-1512306X20	04233-1512306X20	tratado con chorro	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	537.04 MXN
04233-04-1512306X30	04233-1512306X30	tratado con chorro	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	537.04 MXN
04233-04-1512306X40	04233-1512306X40	tratado con chorro	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	556.08 MXN
04233-04-1512306X50	04233-1512306X50	tratado con chorro	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	556.08 MXN
04233-04-2512308X25	04233-2512308X25	tratado con chorro	M8	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	728.56 MXN
04233-04-2512308X30	04233-2512308X30	tratado con chorro	M8	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	728.56 MXN
04233-04-2512308X40	04233-2512308X40	tratado con chorro	M8	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	749.84 MXN
04233-04-2512308X50	04233-2512308X50	tratado con chorro	M8	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	749.84 MXN
04233-04-2512310X25	04233-2512310X25	tratado con chorro	M10	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	728.56 MXN
04233-04-2512310X30	04233-2512310X30	tratado con chorro	M10	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	728.56 MXN
04233-04-2512310X40	04233-2512310X40	tratado con chorro	M10	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	749.84 MXN
04233-04-2512310X50	04233-2512310X50	tratado con chorro	M10	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	749.84 MXN
