        Placas de soporte

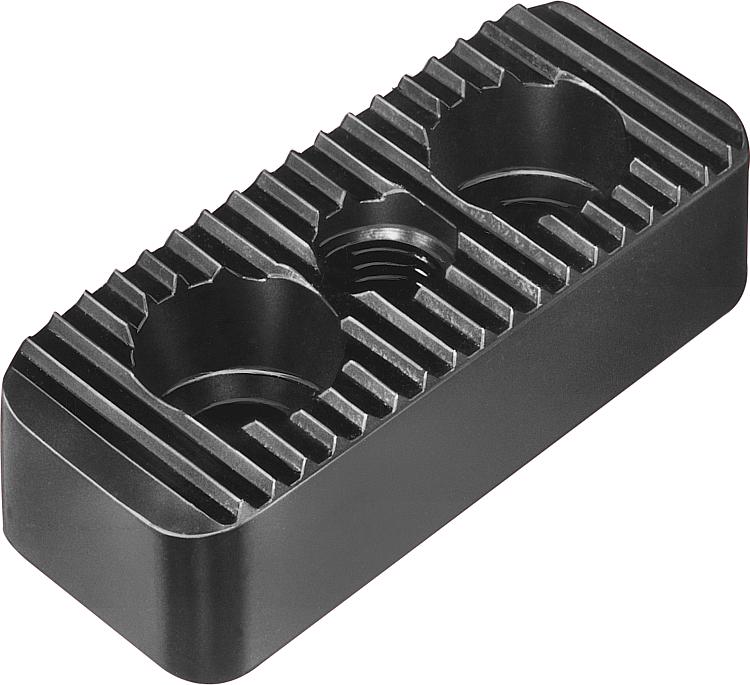

Descripción del artículo/Imágenes del producto

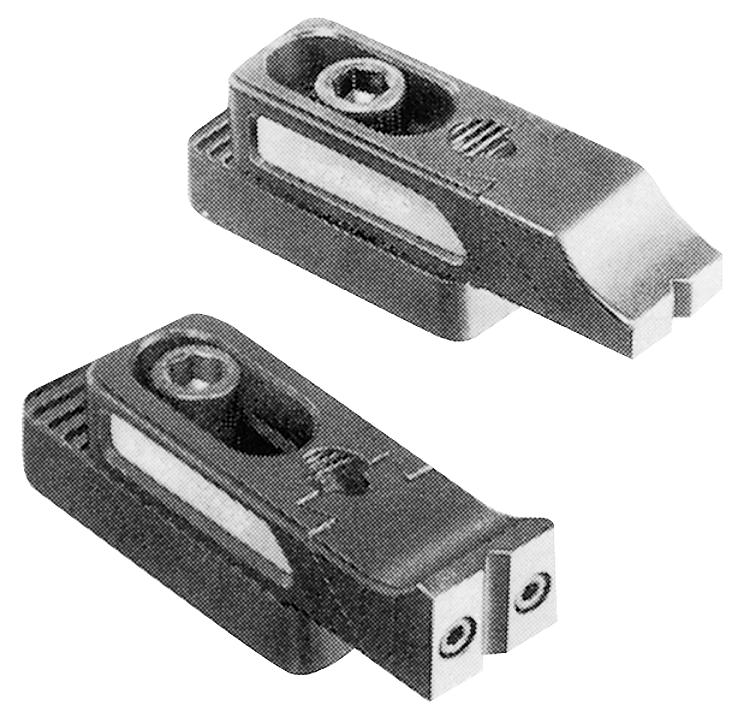

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.Indicación:Las placas de soporte sirven para posicionar la mordaza dentada inclinada ajustable y la mordaza dentada inclinada.

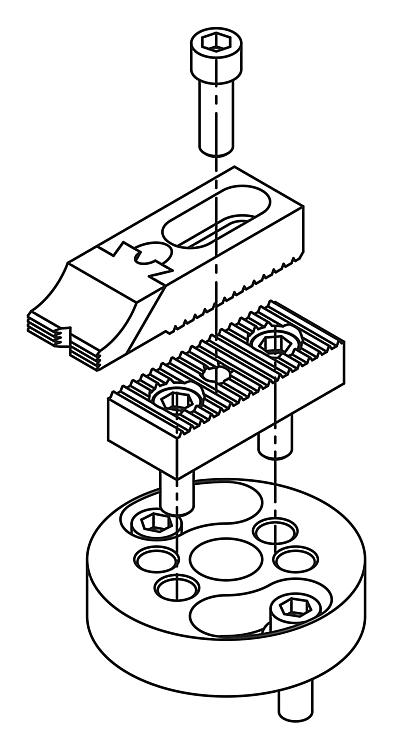

La perforación de pasada (G) para tornillos de cabeza cilíndrica DIN 912 sirven para fijar la placa de soporte en los cuerpos base correspondientes. Las perforaciones rocadas (F) sirven para fijar la mordaza dentada.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04470-05 Placas de soporte

476 kB

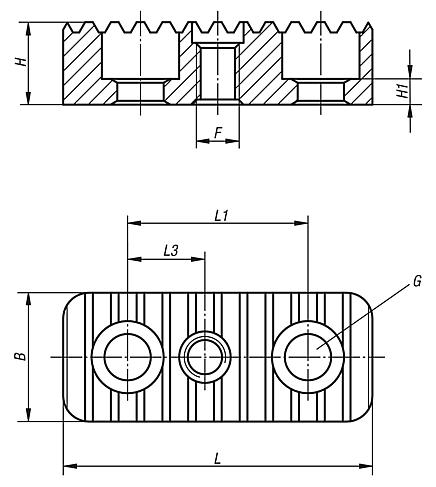

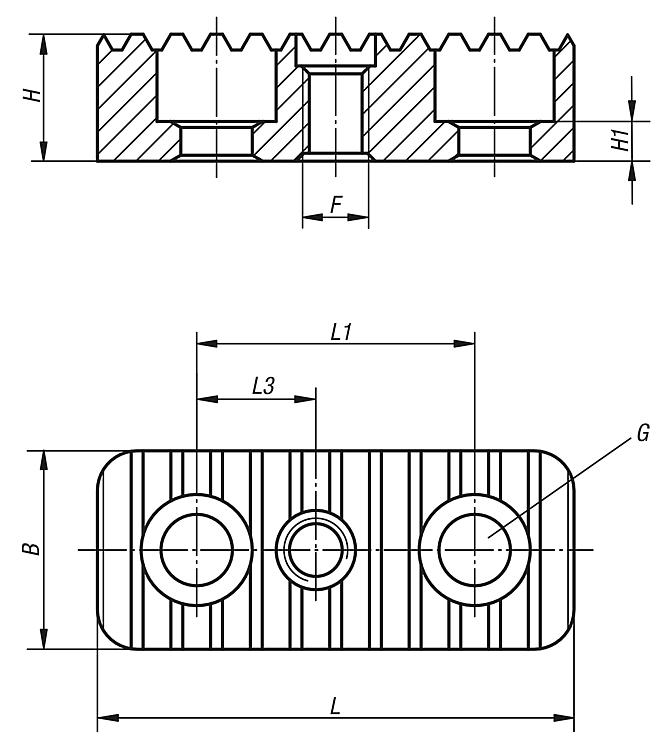

Planos

Selección/filtro de artículos

Referencia	B	F	G Perforación de pasada para tornillo de cabeza cilíndrica DIN 912	H	H1	L	L1	L3	Precio
04470-05-94008116	25	M8	M8	16	7	50	25	12,5	660.24 MXN
04470-05-94008120	25	M8	M8	20	9	50	25	12,5	673.96 MXN
04470-05-94008125	25	M8	M8	25	13	50	25	12,5	689.36 MXN
04470-05-94008132	25	M8	M8	32	20	50	25	12,5	811.44 MXN
04470-05-94008140	25	M8	M8	40	28	50	25	12,5	838.60 MXN
04470-05-94012020	35	M12	M12	20	5	85	50	20	1,083.04 MXN
04470-05-94012025	35	M12	M12	25	12	85	50	20	1,187.20 MXN
04470-05-94012032	35	M12	M12	32	12	85	50	20	1,290.80 MXN
04470-05-94012040	35	M12	M12	40	12	85	50	20	1,391.88 MXN
04470-05-94012050	35	M12	M12	50	12	85	50	20	1,534.12 MXN
04470-05-94016025	40	M16	M16	25	6	90	50	25	1,357.16 MXN
04470-05-94016032	40	M16	M16	32	13	90	50	25	1,503.88 MXN
04470-05-94016040	40	M16	M16	40	15	90	50	25	1,648.36 MXN
04470-05-94016050	40	M16	M16	50	15	90	50	25	1,788.36 MXN
04470-05-94016063	40	M16	M16	63	15	90	50	25	2,122.12 MXN
