        Pares de piezas paralelas DIN 6346

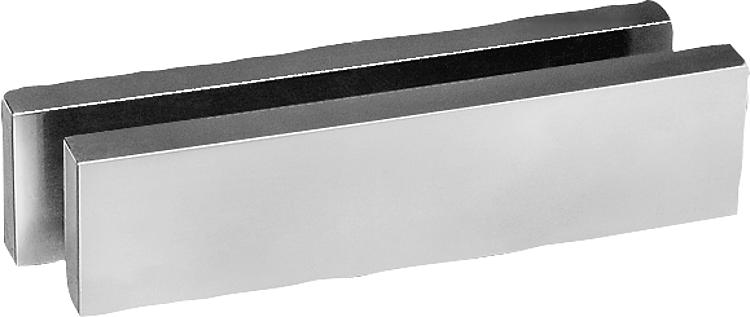

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Endurecido y pulido, grado de precisión 1, tolerancia en pares IT 5, tolerancia de medida nominal DIN ISO 2768-mK.A petición:Varios pares iguales.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03200 Pares de piezas paralelasDIN 6346

99,2 kB

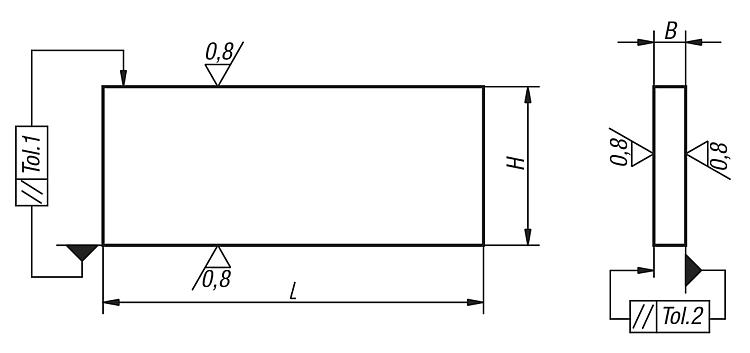

Planos

Selección/filtro de artículos

Referencia	H	Tolerancia 1	Tolerancia según DIN ISO 2768-mK	Tolerancia dentro de 1 par IT 5	B	Tolerancia 2	Tolerancia según DIN ISO 2768-mK (2)	Tolerancia dentro de 1 par IT 5 (2)	L	Precio
03200-01	8	0,006	±0,2	±0,006	2,5	0,004	±0,1	±0,005	63	2,183.72 MXN
03200-02	10	0,006	±0,2	±0,006	3,2	0,005	±0,1	±0,005	63	2,064.44 MXN
03200-03	12	0,008	±0,2	±0,008	4	0,005	±0,1	±0,005	63	1,898.40 MXN
03200-04	16	0,008	±0,2	±0,008	5	0,005	±0,1	±0,005	63	1,995.00 MXN
03200-05	20	0,009	±0,2	±0,009	6,3	0,006	±0,2	±0,006	63	2,183.72 MXN
03200-06	12	0,008	±0,2	±0,008	4	0,005	±0,1	±0,005	100	2,243.08 MXN
03200-07	16	0,008	±0,2	±0,008	5	0,005	±0,1	±0,005	100	2,376.36 MXN
03200-08	20	0,009	±0,2	±0,009	6,3	0,006	±0,2	±0,006	100	2,491.72 MXN
03200-09	25	0,009	±0,2	±0,009	8	0,006	±0,2	±0,006	100	2,665.88 MXN
03200-10	32	0,011	±0,3	±0,011	10	0,006	±0,2	±0,006	100	2,955.96 MXN
03200-11	40	0,011	±0,3	±0,011	12	0,008	±0,2	±0,008	100	3,300.92 MXN
03200-12	25	0,009	±0,2	±0,009	8	0,006	±0,2	±0,006	160	3,176.60 MXN
03200-13	32	0,011	±0,3	±0,011	10	0,006	±0,2	±0,006	160	3,617.88 MXN
03200-14	40	0,011	±0,3	±0,011	12	0,008	±0,2	±0,008	160	4,030.88 MXN
03200-15	50	0,011	±0,3	±0,011	16	0,008	±0,2	±0,008	160	4,734.52 MXN
03200-16	63	0,013	±0,3	±0,013	20	0,009	±0,2	±0,009	160	5,516.28 MXN
03200-17	63	0,013	±0,3	±0,013	20	0,009	±0,2	±0,009	250	12,365.08 MXN
03200-18	80	0,013	±0,3	±0,013	25	0,009	±0,2	±0,009	250	12,916.96 MXN
03200-19	100	0,015	±0,3	±0,015	32	0,011	±0,3	±0,011	250	14,525.28 MXN
