        Tuercas correderas en ranura planas

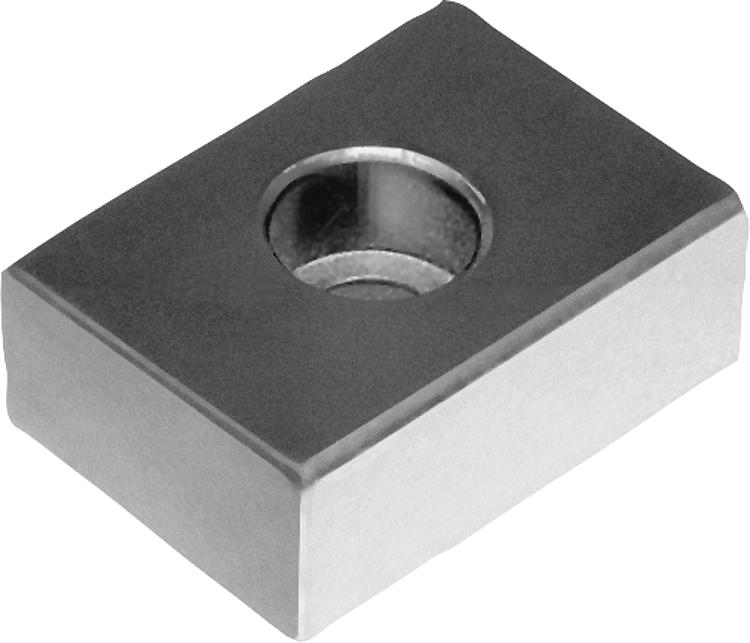

Descripción del artículo/Imágenes del producto

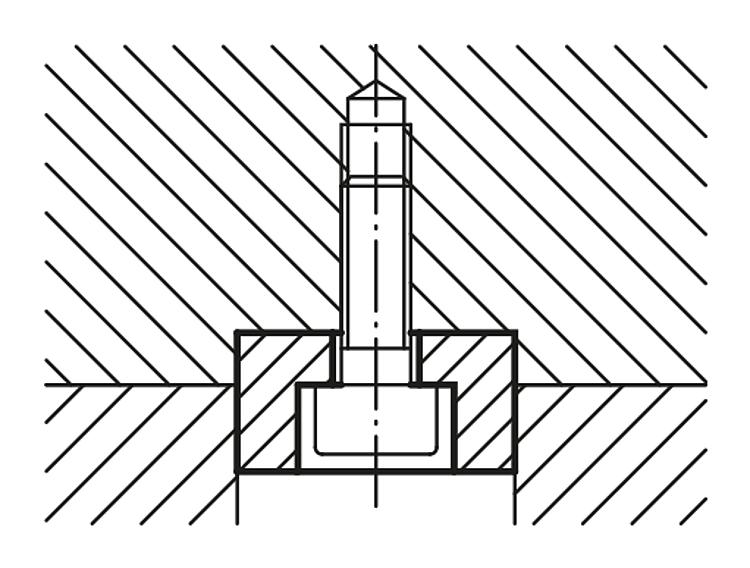

DescripciónMaterial:Acero de cementación.Versión:Templado por cementación, bruñido y pulido.Indicación:Las tuercas correderas en ranura planas sirven para alinear dispositivos y herramientas de fijación en mesas de máquinas con ranuras en T según DIN 650. Las tuercas se enroscan en las ranuras de referencia de los dispositivos. Las tuercas correderas en ranura planas resultan útiles cuando se colocan dispositivos en máquinas con el mismo ancho de ranura.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03250 Tuercas correderas en ranura planas

197 kB

Planos

Selección/filtro de artículos

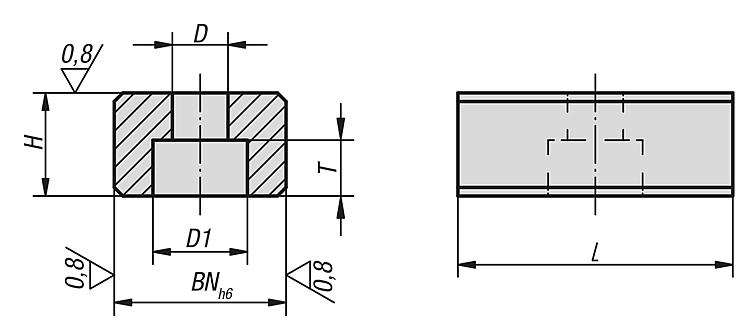

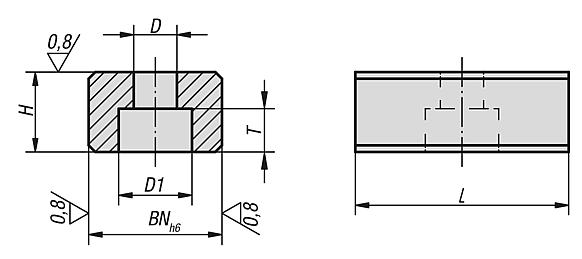

Referencia	BN=Ancho de ranura	D	D1	H	L	T	Para tornillos DIN 84 o 912	Precio
03250-10	10	4,5	8	8	20	4,3	M4x10	111.16 MXN
03250-12	12	5,3	10	8	20	5,3	M5x12	111.16 MXN
03250-14	14	6,6	11	10	22	6,3	M6x16	136.36 MXN
03250-16	16	6,6	11	10	22	6,3	M6x16	136.36 MXN
03250-18	18	6,6	11	10	22	6,3	M6x16	150.92 MXN
03250-20	20	6,6	11	10	22	6,3	M6x16	150.92 MXN
03250-22	22	6,6	11	12	32	6,3	M6x16	244.72 MXN
